Instalatie cu control la distanta - Clima Manager

Este un aparat “inteligent” care reuneste diferite functii permitand administrarea unei instalatii de incalzire unica sau impartita in doua zone cu reglare de tipul modulant si, daca este dotata cu sonda externa, cu reglare de tip climatic.




Permite de asemenea controlul de la distanta a tuturor functiilor principale ale cazanului cu care este conectat.

Pentru a putea fi conectat este necesara folosirea unei cartele de interfata care se introduce direct pe placa electronica THW a cazanului (la cateva modele aceasta cartela este deja conectata la cazan prin intermediul unei borne speciale).

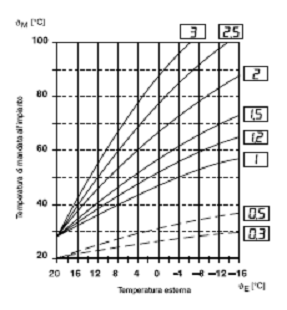

Cu ajutorul aparatului este disponibila o familie de curbe pentru reglarea climatica, dintre care se va alege cea potrivita tipului de instalatie de reglat.

Pentru alegerea si verificarea curbei potrivite tipologiei de instalatie vedeti pagina 5.

VARIANTA INSTALATIE :

VALVA DE ZONA REVERSIBILA, COMANDATA CU 3 FIRE, FARA CONTACT

AUXILIAR LIMITA CURSA, CONTROLATA DE UN RELEU

Configuratia din exemplul de instalatie alaturat (doua zone, una de temperatura ridicata AT si una de temperatura scazuta BT cu valva amestecatoare) este cea mai completa necesitand conectarea tuturor perifericelor prevazute. Zona cu temperatura scazuta - BT - cu valva amestecatoare (zona zi) este administrata direct de catre aparat prin iesirea de 12Vcc/max.0,5W. (Atentie! alegeti cu grija releul !) cu care se poate comanda valva zonala si pompa de circulatie. Ca pentru toate instalatiile cu temperatura scazuta se introduce un termostat de siguranta pentru a evita o eventuala problema de temperatura care ar putea avaria instalatia.

In plus, pentru a doua zona cu temperatura ridicata - AT - (zona noapte) trebuie sa se foloseasca un cronotermostat si o valva de zona cu alimentare la 230 V/ 50 Hz. externa cazanului.

In exemplul ilustrat valva de zona este de tipul reversibila actionata prin 3 fire, fara contact de limita de cursa, comandata de un releu dotat cu un contact pentru a putea porni cazanul in caz de solicitare de caldura din zona noapte (temperatura ridicata - AT).

Valva amestecatoare este de tipul termostatic, deci nu are comanda electrica.

Cu aceasta instalatie se obtine un nivel optim de confort, deoarece asa cum s-a explicat la pagina 5, termoreglarea climatica este cea care garanteaza cel mai bun confort ambiental.

In cazul in care sonda externa nu este conectata, se obtine o functionare de tipul modulant si nu climatic. Astfel temperatura agentului termic trimis la corpurile de incalzire variaza in functie de departarea valorii temperaturii efective a mediului ambiant, fata de valoarea stabilita anterior. In acest caz, reglarea resimte putin din variatiile temperaturii externe garantand totusi un confort superior reglarii simple de tip on-off (a se vedea instalatia cu cronotermostat).

IN GRIJA INSTALATORULUI

ACESORII DISPONIBILE MTS

Cant.

Descriere

Cant.

Cod

Descriere

Valve de zona cu 3 cai

Clima Manager (ARISTON)

Termostat siguranta pardoseala

Clima Manager (SIMAT)

Pompa circulatie zona temperatura scazuta

Clima Manager (RADI)

Releu dublu contact, 230V



Cronotermostat Microcontrol (ARISTON)

Valva de amestec termostatica

Cronotermostat Microcontrol (RADI-SIMAT)

Valva by-pass

Kit releu valva de zona, 12 V

valva de zona AT    cronotermostat zona AT

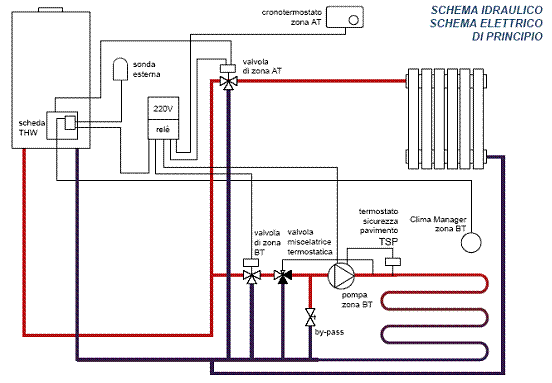

    Schema hidraulica

Schema electrica de principiu




valva de zona BT    valva de amestec termostatica termostat de siguranta pardoseala TSP

comun

inchis

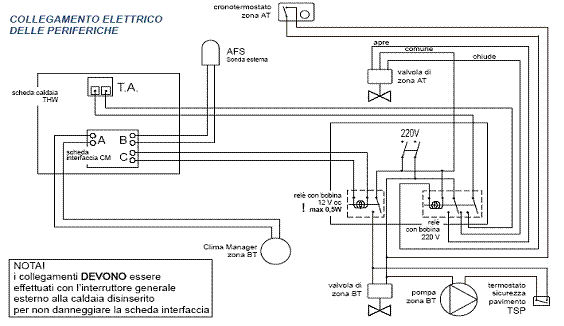

Conectarea electrica a perifericelor



NOTA!

Conectarile TREBUIE sa fie efectuate cu intrerupatorul general extern oprit pentru a nu deteriora cartela de interfata.
