ANALIZA TEHNICO-CONSTRUCTIVA A UNEI

CALDARINE RECUPERATOARE

l.Caracteristici tehnice:

- presiunea de lucru      p=5 [bari]

- suprafata de incalzire      s=134,2 [m2]

- volumul total de apa      V=l,71 [m2]

2.Destinatie:

Caldarina recuperatoare este destinata obtinerii de apa tehnica (tratata chimic) a amestecului apa-abur la p=5 [bari], necesar nevoilor gospodaresti si are ca agent termic gazele evacuate de la motorul principal al navei.

3.Constructie:

Din punct de vedere constructiv caldarina se compune din urmatoarele parti:

corpul caldarinei (se executa din tabla sudata);

armaturi (sunt montate pe corpul caldarinei);

elemente de incalzire (se executa din tevi sub urmatoarele forme: drepte si fixate in placi tubulare sudate la randul lor de corpul caldarinei si serpentine dublu nervurate);

izolatia are rolul de a elimina pierderile de caldura in atmosfera si este executata din placi de azbociment groase de 4 mm sau din vata minerala;

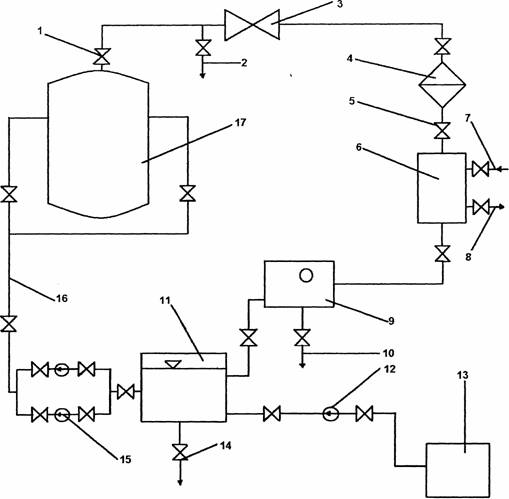

Caldarina recuperatoare de pe nava este compusa din:

distribuitor admisie;

colectoare de abur si apa (3) si (4);

tuburi in forma de spirala care contin elemente de incalzire (2);

corpul caldarinei;

Pe caldarina sunt montate urmatoarele armaturi;

valvula dubla de siguranta (5);

valvula de iesire apa-abur (6);

doi robineti de aerisire (7) si (8);

o valvula de purjare (9);

un robinet pentru manometre (10);

4.Functionare:

Caldarina recuperatoare acvatubulara de tip ,,La Mont' functioneaza in paralel cu caldarinele cu arzator. Pompa de alimentare absoarbe apa din tamburul inferior al caldarinei cu combustibil si o refuleaza prin serpentinele caldarinei recuperatoare si apoi in tamburul superior al caldarinei cu combustibil care are rol de separator.

In timpul circulatiei fortate a apei prin serpentine, apa se evapora parfial si ajunge in separator sub forma de amestec apa-abur. Aici apa se separa de abur, apa revaporizeaza in timpul circulatiei prin serpentinele recuperatoare revine in caldarina cu combustibil si ia parte in continuare la circulatie.

Reglarea debitului caldarinei se face cu ajutorul unei instalatii de automatizare care actioneaza asupra volanului(rozetei) de reglare in functie de presiunea aburului. Caldarina este echipata cu armaturile necesare functionarii de lunga durata: valvula de siguranfa, robineti pentru manometru, manometru, robinet de aerisire, valvula drenare, valvula de drenare apa-abur.



5. Mod de exploatare:

La punerea in functiune a caldarinei recuperatoare se respecta urmatoarele operatii:

se deschide robinetul de aerisire de pe caldarina;

se deschide valvula de alimentare cu apa de la pompa de circulatie;

se porneste pompa de circulatie;

se deschide valvula de iesire apa-abur;

Pentru a decupla caldarina in timpul functionarii motorului se procedeaza astfel se opreste pompa de alimentare;

dupa un interval de timp necesar pentru evaporarea apei, se inchide valvula principala de abur;

se deschide supapa de siguranta si se mentine aceasta supapa in stare deschisa producandu-se astfel o scadere rapida a presiunii in caldarina.
