MASURAREA LUNGIMII DE UNDA SI A FRECVENTEI

MASURAREA LUNGIMII DE UNDA SI A FRECVENTEI

Desfasurarea lucrarii

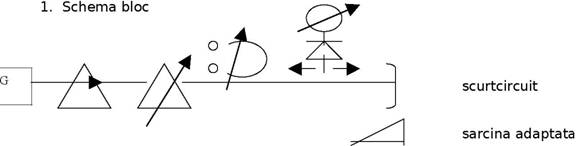

Gol

- primul bloc : generator de microunde

- al doilea : izolator

- al treilea : atenuator

- al patrulea : undametru

- al cincilea: sonda de masura(dioda redresoare si milivoltmetru)

- ultimul : sarcina

2. Masuratori experimentale si calculul erorii relative

Se masoara lungimea de unda in ghid prin mai multe metode. Se compara rezultatele, calculandu-se eroarea relativa cu formula

e[%] =

I. = 47mm = 71mm

d = Z1 - Z2 = 24mm

λ = 2*d = 48mm

mm

e[

II.

=

d = Z1 - Z2 = 24mm

λ = 2*d = 48mm

e[%] = 0.41%

Se masoara frecventa de lucru prin mai multe metode. Se compara rezultatele, calculandu-se eroarea relativa cu formula

e[%]=

I.

e[%] = 2.22%

II.

f = 9.2GHz

e[

Intrebari

1) Poate fi masurata lungimea de unda in ghid folosind o terminatie

adaptata conectata la capatul liniei de masura? Justificati

raspunsul

Este destul de dificila masurarea lungimii de unda in ghid folosind o terminatie adaptata, deoarece, in acest caz, unda tinde mai degraba spre o unda plata, constanta, cu denivelari foarte mici, ceea ce face ca minimele si maximele sa fie mai greu de sesizat si masuratorile

sa devina greu de realizat.

2) Nivelul semnalului furnizat de generator afecteaza masurarea

lungimii de unda in ghid? Dar sarcina de la capatul liniei?

Deoarece semnalul este afectat de zgomot, nivelul acestuia trebuie sa fie cat mai mare, pentru ca rezultatele sa fie cat mai putin afectate de zgomot. Sarcina de la capatul liniei nu este ideala (nici macar scurtcircuitul sau golul), de aceea si ele pot introduce erori in procesul de masura.

3) Ce rol are atenuatorul conectat intre generator si linia de

masura

Atenuatorul are rol de izolator si de limitare a nivelului semnalului. Acesta realizeaza o modulatie a amplitudinii semnalului de la generator si o atenuare reglabila in ambele sensuri ale propagarii undei.

4) Care este banda unimod a ghidului dreptunghiular din care este

realizata linia de masura?

Banda unimod este cuprinsa intre frecventa critica a modului

fundamental si frecventa critica a primului mod superior. Frecventa critica a modului fundamental al ghidului este fcr = 6,5GHz.Frecventa critica a primului mod superior este fcr =16,2GHz. Prin urmare banda unimod este cuprinsa in [6 ;16,2]GHz.
