Transformatoare

TRANSFORMATOARE

Prin transformator se intelege doua sau mai multe bobine, cuplate intre ele cu sau fara miez, mutual (fara contact electric, doar prin camp magnetic)
Si cu contact electric, adica autotransformator
Cele cu miez, se folosesc in general, pentru tensiuni de joasa frecventa. Si aici avem doua tipuri
1Transformatoare pentru transformarea tensiunii retelei de curent alternativ, intr-o tensiune mai mare, ( ridicator de tensiune) si mai mica  ( coborator de tensiune)
2Transformatoare pentru audiofrecventa, si in circuitele de radiofrecventa ( in unele cazuri executate chiar din cablaj)
Sau altfel spus, transformatoare de alimentare si transformatoare de semnal.  Cele de semnal sunt de mai multe feluri
Transformatoare de adaptare folosite pentru modificarea impedantei circuitelor de intrare , de iesire , si de cuplaj
Transformatoare de impulsuri destinate transmiterii impulsurilorin circuitele unde apare necesitatea unei izolari galvanice intre circuite

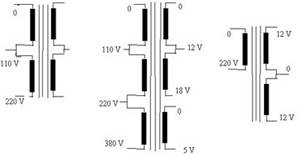

Bobina care primeste tensiune de intrare, se numeste ,,,,primar,,, iar cea la care se culege tensiunea din a doua bobina, se numeste ,,,secundar.,,, Si primarul si secunadrul poate avea mai multe mediane, in fuctie de tensiunile de alimentare, respectiv cele din secundar

Miezurile magnetice sunt realizate din tabla dintru-un aliaj special ( ferosiliciu, permaloy, etc ) iar pentru inalta frecventa si radiofrecventa, ferita, si alama, diferite aliaje

Cele din tole sunt  stantate pentru a fi impachetate. Forma cea mai raspindita de tole este cea de ( E ) plus ( I ) prin tesere,,

Sub forma de banda cu care se face un sul pe care se pun bobinele,

Sau miezuri presate
