Conectarea directa la reteaua de alimentare a motoarelor asincrone cu rotorul in scurtcircuit de constructie obisnuita sau speciala

Conectarea directa la reteaua de alimentare a motoarelor asincrone cu rotorul in scurtcircuit de constructie obisnuita sau speciala

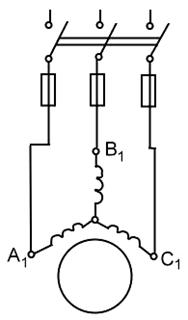

Fig.3.20 Schema pentru pornire directa a motorului asincron cu rotorul in scurtcircuit

Acest procedeu de pornire se caracterizeaza prin simplitate mare, dar are neajunsul esential ca, in momentul pornirii, curentul in circuitul statorului este de 69 ori mai mare decat curentul nominal al motorului (k_PI=69), iar k_PM=1,12. Curentul mare de pornire determina soc de curent si aparitia unei importante caderi de tensiune in retea.

Pentru a se putea controla daca motorul se poate conecta direct in retea, se poate utiliza urmatoarea dependenta empirica

(3.46)

unde:

P_inst    - puterea instalata in retea;

P_n    - putere nominala a motorului;

Daca este indeplinita conditia (3.46), motorul poate fi conectat direct la retea. In retelele electrice moderne de putere, motoarele asincrone cu rotorul in scurtcircuit de regula se pornesc prin conectare directa la retea. Daca este necesara reducerea curentului de pornire, se utilizeaza unele dintre procedeele de pornire cu tensiune redusa.
