Masurarea puterii in circuite de curent continuu

Puterea absorbita de un receptor, conectat intr-un circuit de curent continuu, se defineste ca produsul intre tensiunea la bornele sale, UR si curentul pe care il absoarbe de la sursa de alimentare, IR :



PR = URIR. (6.1)

Puterea debitata de un generator se defineste ca produs intre tensiunea la bornele sale UG si curentul debitat IG :

PG = UGIG.

Din definitiile puterilor absorbita de un receptor (consumator) si debitata de un generator (sursa), rezulta metodele de masurare a puterii in curent continuu :

metoda indirecta a ampermetrului si a voltmetrului;

metoda directa a wattmetrului.

1. Masurarea puterii electrice prin metoda indirecta cu ajutorul ampermetrului si a voltmetrului

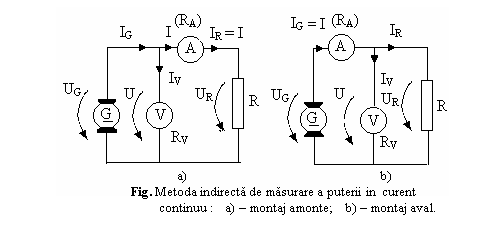

Pentru masurarea puterii consumata de receptor sau debitata de sursa, in curent continuu se utilizeaza doua aparate magnetoelectrice: un ampermetru si un voltmetru. Dupa modul de montare a voltmetrului fata de ampermetru se disting: montajul amonte (fig. 6.1, a) si montajul aval (fig. 6.1, b).

Utilizand montajul amonte, distingem:

a) pentru cosumator:

puterea consumata:

PR = URIR = (U - RAI)I = UI - RAI2

eroarea absoluta

(6.4)

eroarea relativa

(6.5)


a) b)

  b) pentru generator

puterea debitata

(6.6)

eroarea absoluta

eroarea relativa

Pentru montajul aval avem:

a)      pentru cosumator

puterea consumata

eroarea absoluta

eroarea relativa

(6.11)

b) pentru generator

puterea debitata

( 6.12)

eroarea absoluta

(6.13)

eroarea relativa

Notand cu U si I indicatiile voltmetrului si ampermetrului, daca se calculeaza puterea (absorbita sau debitata) cu relatia :

(6.15)

se face o eroare sistematica de metoda ce trebuie corectata.

Expresiile corecte ale puterilor se stabilesc tinand seama de consumurile aparatelor de masurat (se cunosc: RA - rezistenta interna a ampermetrului si RV - rezistenta interna a voltmetrului).

Observatii

Se constata ca puterea consumata de receptor PR si puterea debitata de generator PG (relatiile 6.3, 6.6, 6.9, 6.12 ) sunt date de produsul indicatiilor ampermetrului si voltmetrului , din care se scad sau

se aduna puterile consumate de aparatele de masurat (pA = RAI2 si pV =). In general, aceste consumuri fiind mici, de ordinul a 0,5-5 W, intr-o prima aproximatie se pot neglija, si puterea se calculeaza cu relatia Pm = UI .

2) Eroarea relativa de metoda la masurarea puterii consumate de receptor PR in montaj amonte (6.3) este cu atat mai mica cu cat caderea de tensiune pe ampermetru este mai mica decat caderea de tensiune pe receptorul R ; montajul este adecvat pentru masurarea receptoarelor cu consum mare de putere, deci a puterilor mari.

3) Eroarea relativa de metoda la masurarea puterii consumate de receptor PR in montajul aval (6.9) este cu atat mai mica cu cat curentul prin voltmetru IV este mai mic decat curentul I , din circuit , deci cu cat rezistenta RV este mai mare decat rezistenta R; montajul este adecvat pentru masurarea consumului de putere al receptoarelor cu rezistenta mica, deci a puterilor mici.

4) Indiferent de modul de conectare a aparatelor, intre puterile: PG - generata de sursa , PR - consumata de receptor si puterea absorbita de aparate pA si pV , exista relatia:

PG =PR + pA + pV.
