Punctul static de functionare





IE = IC+IB

IC = b IB

b = factorul de amplificare in curent continuu cu valori intre 100 si 1000

UBE    0 - 0,8 V

IB = (1/b )IC<< ICÞ IE IC

0< IB < IBSI (saturatie incipienta)

0< IC < ICsat

UCEsat < UCE


SHT PSF (punct static de functionare)

IC

Pentru a determina punctul static de functionare al unui tranzistor trebuie determinate IC si UCE     ale tranzistorului. SE determina pe schema de curent continuu, care rezulta din schema electrica, in urma eliminarii sursei de ssemnal si a condensatorului. Curentul de colector IC se determina scriind KII sau I in circuitul de baza al tranzistorului, tensiunea UCE se determina scriind KII in circuitul de colector al tranzistorului. Circuitul de baza al tranzistorului reprezinta un circuit, un ochi de retea, un traseu intre doua potentiale cunoscute care cuprinde baza si emitorul.

Pentru o schema cu mai multe tranzistoare PSF inseamna PSF pentru fiecare tranzistor in parte.

Aplicatii:

Tranzistor polarizat in curent cu emitorul la masa

b

UBE = 0 V


KII in c.b.:


Vcc- 0= RBIB+UBE

KI in c.c.:

Vcc- 0= RCIC+UCE Þ UCE=Vcc - RCIC     = 1V


Tranzistor polarizat in curent continuu cu rezistenta in emitor

KII:


Tranzistor polarizat in tensiune


Schema in curent continuu:


b



UBE=0,6V

Metoda 1:


Metoda 2: Echivalare Thevenin


Vcc R1 B Ue Re

º B

R2


Re = (RB) pasiv = R1 R2



Metoda 3:

Daca R1 si R2 sunt mici, zeci de KW => RE/b << R4 si I1 I2 >> IB


Daca R1 si R2 sunt mari (>50K) teorema divizorului de tensiune nu se aplica, ci doar Thevenin.

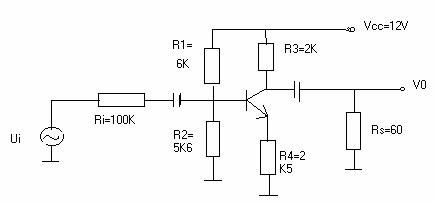

Problema



PSF

T1

T2

IC[mA]

UCE[V]
