Sentry Digital Video Recorder

MANUAL de UTILIZARE

Cuprins

Capitolul 1.

Despre Sentry DVR

1.1 Introducere

-----------------------------------------------------

6

1.2 Caracteristici

-----------------------------------------------------

7

1.3 Note importante

-----------------------------------------------------

8

Capitolul 2.

Unitatea Sentry DVR

2.1 Despachetare

-----------------------------------------------------

10

2.2 Vedere frontala

-----------------------------------------------------

10

2.3 Vedere din spate

-----------------------------------------------------

11

2.4 Conectare senzori si alarme

-----------------------------------------------------

12

2.5 Conectare Pan/Tilt

-----------------------------------------------------

13

Capitolul 3.

Mod afisare in direct (Live Mode)

3.1 Live Mode

-----------------------------------------------------

16

3.2 Selectarea modului de afisare pe ecran

-----------------------------------------------------

17

3.3 Operare Pan/Tilt/Zoom

-----------------------------------------------------

17

3.4 Pozitionare camere pe ecran

-----------------------------------------------------

18

3.5 Panoul control Camera/Alarm-Out/TV-Out

-----------------------------------------------------

19

Capitolul 4.

Mod cautare

4.1 Mod cautare

-----------------------------------------------------

22

4.2 Tiparire Imagini

-----------------------------------------------------

23

4.3 Salvare Imagini in format BMP sau JPG

-----------------------------------------------------

24

4.4 Semne de carte si comentarii (Bookmark)

-----------------------------------------------------

25

4.5 Meniu optiuni cautare

-----------------------------------------------------

26

4.6 Cautare evenimente

-----------------------------------------------------

27

4.7 Cautare obiecte

-----------------------------------------------------

28

4.8 Butoane selectare diviziune ecran

-----------------------------------------------------

29

Capitolul 5

Programare

5.1 Modul programare

-----------------------------------------------------

32

5.2 Programare sistem

-----------------------------------------------------

32

5.2.1 Programare inregistrare si back-up

-----------------------------------------------------

33

5.2.2 Inregistrare utilizator

-----------------------------------------------------

34

5.2.3 Setare repornire

-----------------------------------------------------

35

5.3 Setari camere

-----------------------------------------------------

36

5.3.1 Setari proprietati generale camere

-----------------------------------------------------

37

5.3.2 Setari proprietati detectie miscare, culoare

-----------------------------------------------------

38

5.3.3 Setari control Pan/Tilt

-----------------------------------------------------

39

5.4 Setare program

-----------------------------------------------------

40

5.5 Supraveghere inputuri

-----------------------------------------------------

43

5.6 Setare retea

-----------------------------------------------------

44

5.7 Setare control

-----------------------------------------------------

45

5.8 Setare arhivare (backup)

-----------------------------------------------------

47

Capitolul 6

Conectarea prin retea

6.1 Program Client Sentry DVR

-----------------------------------------------------

52

6.2 Programare sistem client

-----------------------------------------------------

53

6.3 Setari optiuni Client

-----------------------------------------------------

54

6.4 Inregistrare lista de servere

-----------------------------------------------------

55

6.5 Conectare la Server

-----------------------------------------------------

56

6.6 Vizualizare la distanta a inregistrarilor

-----------------------------------------------------

57

6.7 Vizualizare Prin Web Browser

-----------------------------------------------------

58

Capitolul  1

Despre Sentry DVR

Rounded Rectangle: 1.1 Introducere


Sentry DVR este un sistem computerizat care realizeaza afisarea, inregistrarea si arhivarea la distanta a semnalelor video analogice de la camerele TVCI pe un computer. Sistemul imbina o tehnologie hardware avansata cu un software performant, asigurand indeplinirea obiectivelor de securitate cu maxima stabilitate si fiabilitate.

Sentry DVR poate accepta pana la 32 camere la o rata de achizitie de pana la 480/240fps in functie de model. Intrucat Sentry DVR adopta algoritmi cu o mare compresie, maximizeaza capacitatea de stocare si ocupa o banda de retea redusa. Poate crea imagini de mare calitate si zgomot redus, care nu se degradeaza in timp, asa cum se intampla in cazul videorecorderelor cu banda magnetica.

Sentry DVR permite de asemenea accesul simultan al mai multor utilizatori la un DVR local (server) prin retea, pentru vizualizare in direct si cautare la distanta.

Rounded Rectangle: 1.2 Caracteristici


Max. 32-Ch intrari video

Viteza de afisare live max. 480fps / Inregistrarea la max. 240fps

Foloseste algoritmi de compresie Mpeg4 si Mjpeg, la alegere

Rezolutie inalta la 640x480

Inregistrarea audio Max. 8-Ch (Optional)

Diferite moduri de alarmare, in functie de evenimente diferite

Control local si la distanta al camerelor mobile (Pan/Tilt/Zoom control)

Acces securizat pe 6 nivele

Protectia imaginilor la contrafacere (digital watermark)

Suport pentru IP dinamic

Conectari de la distanta multiple si simultane

Permite acces de pe PDA cu Windows CE instalat prin mobile internet

Rounded Rectangle: 1.3 Note importante


Inainte de a lansa in executie aplicatia Sentry Server

1) Recycle Bin Setup

Bifati optiunea “Do not move files to the Recycle Bin. Remove files immediately when deleted.” in sectiunea property pentru Recycle Bin.

2) Setarile afisajului

- Setati rezolutia la 1024x768 si High Color 16bit.

- Setati “System Standby”, “Turn off monitor” si “Turn off hard disk” pe optiunea “Never” in Display PropertiesPower  Management PropertiesPower Schemes.

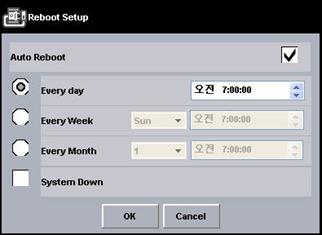

  3) Rebooting Setup

  Va recomandam insistent sa setati “automatic daily rebooting” in idle time pentru a avea un sistem de operare stabil.

4) Sistemul de operare

Software-ul Sentry a fost dezvoltat pe platforma Windows 2000, de aceea va recomandam sa folositi Windows 2000 pentru a avea un sistem stabil..

5) DirectX

Este necesar sa aveti instalat DirectX versiunea 8.1b sau superioara.

Capitolul  2

Unitatea Sentry DVR

Rounded Rectangle: 2.1 Despachetare


Scoateti unitatea Sentry DVR din ambalaj.

Asigurati-va ca sunt incluse urmatoarele:

1. Mouse

2. Tastatura

3. Sentry Software CD-Rom

4. Sentry DVR

5. Manual utilizare

6. Cordon alimentare

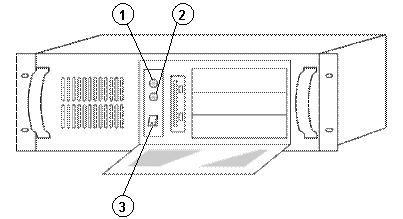

Rounded Rectangle: 2.2 Vedere frontala


1. Power LED : LEDul verde este aprins cand unitatea este in functiune.

2. HDD LED : LEDul rosu este aprins cand unitatea inregistreaza.

3. Intrerupator pornit/oprit.

NOTA: cele de mai sus sunt valabile pentru DVR in carcasa industriala.

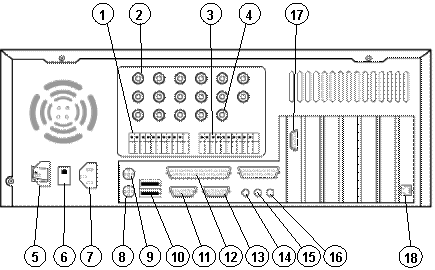

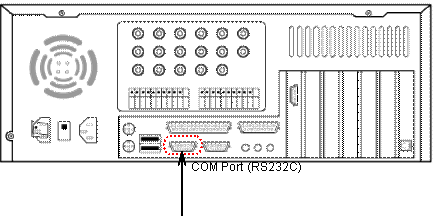

Rounded Rectangle: 2.3 Vedere din spate


1.

Sensor Input (8 Input Ports)

10.

USB Port

2.

Camera Input (Ch1 ~ Ch16)

11.

COM1 Connector

(Pentru PTZ)

3.

Alarm Output (5 Output Ports)

12.

Tiparire Connector

4.

TV Out Port

13.

COM2 Connector

5.

AC Power Socket (Power In)

14.

Line-out Connector

6.

AC Power VAC Switch
(DIP Switch pentru 110/240 VAC)

15.

Line-in Connector

7.

AC Power Socket (Power Out)

16.

Mic Connector

8.

PS2 Socket (Tastatura)

17.

Monitor Connector

9.

PS2 Socket (Mouse)

18

Lan Connection Port

NOTA: la DVRul in carcasa tip minitower asezarea conectorilor poate fi diferita.

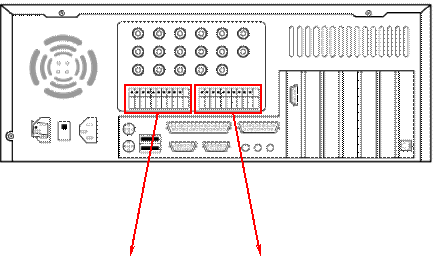

Rounded Rectangle: 2.4 Conectare Senzori si Alarme

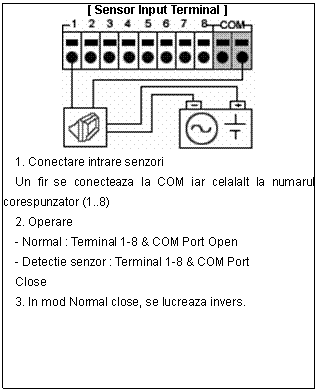

Rectangular Callout: [ Sensor Input Terminal ]

1. Conectare intrare senzori
Un fir se conecteaza la COM iar celalalt la numarul corespunzator (1..8)
2. Operare
- Normal : Terminal 1-8 & COM Port Open
- Detectie senzor : Terminal 1-8 & COM Port
Close
3. In mod Normal close, se lucreaza invers.

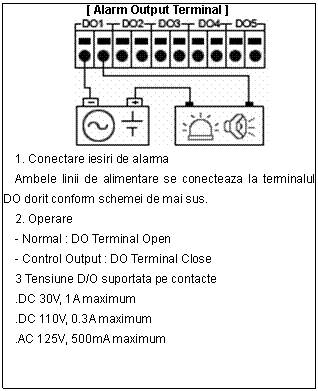

Rectangular Callout: [ Alarm Output Terminal ]

1. Conectare iesiri de alarma
Ambele linii de alimentare se conecteaza la terminalul DO dorit conform schemei de mai sus.
2. Operare
- Normal : DO Terminal Open
- Control Output : DO Terminal Close
3 Tensiune D/O suportata pe contacte
.DC 30V, 1A maximum
.DC 110V, 0.3A maximum
.AC 125V, 500mA maximum

Rounded Rectangle: 2.5 Conectare Pan/Tilt


Capitolul  3

Mod Afisare in direct

(Live Mode)

Rounded Rectangle: 3.1 Live Mode (Afisare in direct)

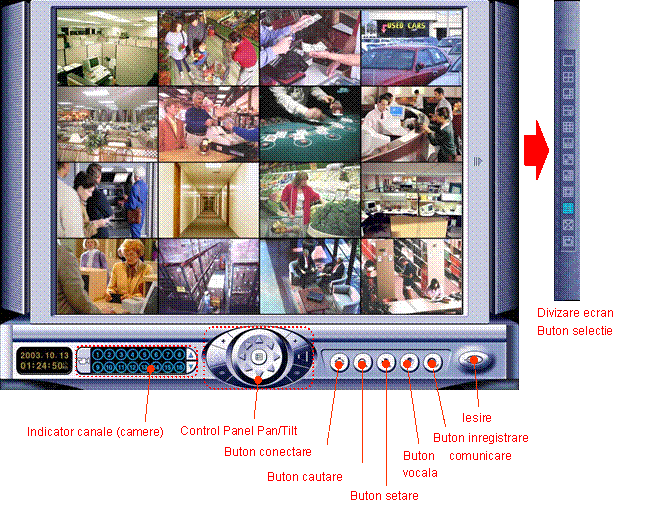

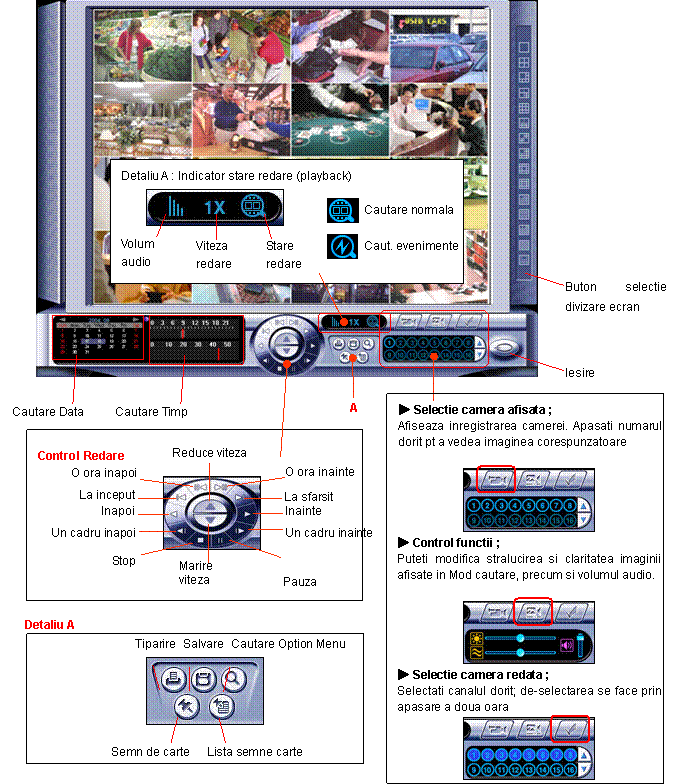

Dupa rularea programului DVSS4, se va afisa interfata utilizator (GUI) de mai jos. Aceasta afiseaza imagini in timp real de la camere conectate la DVR si contine butoane functionale pentru comutare in diferite moduri de setare.

Camera/Alarm/TV-Out



Comunicare vocala



Rounded Rectangle: 3.2 Selectarea modului de afisare pe ecran a imaginilor

Rounded Rectangle: 3.3 Operare Pan/Tilt/Zoom


Plasati cursorul pe centrul butonului interfetei utilizator principale pentru a afisa controlul Pan/Tilt/Zoom.


Daca o camera Pan/Tilt este conectata, icoana Pan/Tilt va fi afisata pe imaginea de la camera respectiva.

Detaliul Pan/Tilt Control Panel apare diferit, in functie de tipul camerei Pan/Tilt.

Rounded Rectangle: 3.4 Pozitionarea camerelor pe ecran


Puteti schimba dupa dorinta locatia fiecarui ecran folosind tehnica drag-and-drop.

Aplicabil la modelele Sentry 1004 la 3016


1. Selectati ecranul pe care doriti sa-l mutati in alta locatie.

CAM01

CAM02

CAM03

CAM04

CAM05

CAM06

CAM07

CAM08

CAM09

CAM10

CAM11

CAM12

CAM13

CAM14

CAM15

Click


CAM16

2. Trageti ecranul catre locatia dorita.

CAM16


CAM01

CAM02

CAM03

CAM04

CAM05

Drag-


CAM06

CAM07

CAM08

CAM09

CAM10

CAM11

CAM12

CAM13

CAM14

CAM15

3. Eliberati butounul mouse-ului.

CAM16

Drop


CAM02

CAM03

CAM04

CAM05

CAM06

CAM07

CAM08

CAM09

CAM10

CAM11

CAM12

CAM13

CAM14

CAM15

CAM01

Puteti reveni la ecranul initial apasand butonul de resetare a ecranului.

Rounded Rectangle: 3.5 Panoul de control Camera/Alarm-Out/TV-Out


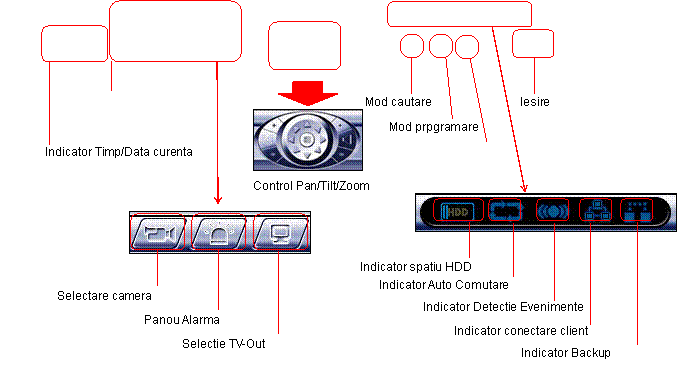

1. Panou selectare Camere


Pentru fiecare ecran impartit (afisare simultana a mai multor camere), apasarea pe butonul corespunzator unei camere va duce la afisarea modului split, incepand cu canalul selectat.

(ex : Daca sunteti in mod split 4 si sunt 16 canale video, apasarea pe camera no. 1 va determina afisarea camerelor de la 1 la 4, in timp ce apasarea pe camera no. 5 va determina afisarea camerelor de la 5 la 8.)

In cazul in care sunt conectate mai mult de 16 camere, puteti comuta camerele 1..16 cu 17..32 apasand pe butonul sageata din partea dreapta.

2. Panoul de alarme


Afiseaza iesirile de alarme conectate. Daca apasati pe numarul corespunzator unei alarme veti genera o alarma (alarm out).

3. Panoul TV-Out


Arata camera curenta afisata pe monitorul TV.

  Valabil pentru modelele Sentry 1004 la 3016

Pe monitorul TV se afiseaza numai camerele bifate la “Enable AV-Out” in Setari camere.

Capitolul  4

Mod cautare

Rounded Rectangle: 4.1 Mod cautare


Apasand butonul “Mod cautare”, comutati din modul afisare in direct in Mod cautare, unde puteti reda imaginile deja inregistrate. Modul implicit este 4-split. Selectati modul dorit apasand pe butonul corespunzator.

Rounded Rectangle: 4.2 Tiparire Imagini

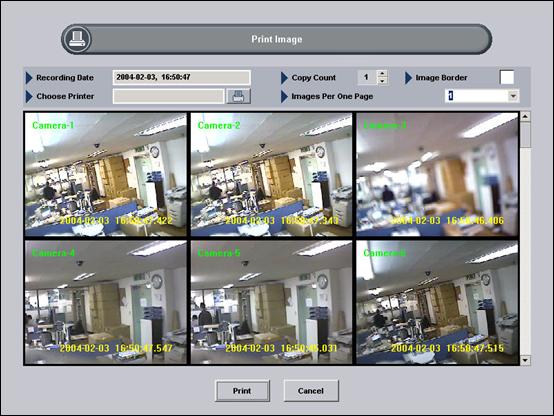

Apasati butonul TIPARIRE. Faceti dublu click pe fiecare imagine pe care doriti s-o tipariti. Setati optiunile de tiparire dupa dorinta. Apoi apasati butonul TIPARIRE.

`

Oval: 6 Oval: 7


1. Inregistrarea date : arata data si timpul de inregistrare a imaginii

2. Printer Selection : selecteaza imprimanta instalata in Windows

3. Copy Count : poate selecta numarul de copii pe care doriti sa le tipariti

4. Image Border : creeaza un chenar pe hartia de tiparit

5. Image Per One Page : specifica numarul de imagini pe o pagina

6. Tiparire

7. Iesire din meniul Tiparire

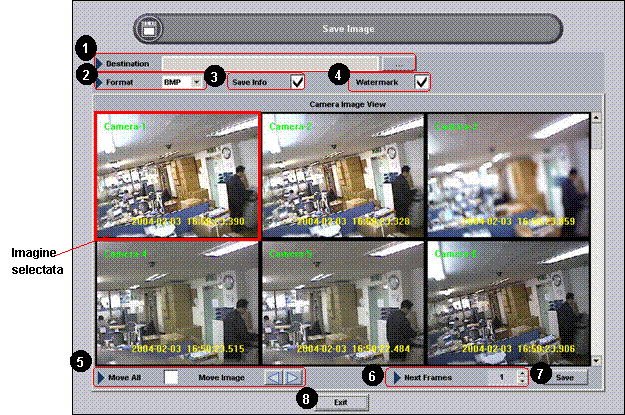

Rounded Rectangle: 4.3 Salvare Imagini in format BMP/JPEG/AVI


Apasati butonul SALVARE. Faceti dublu click pe fiecare imagine pe care doriti s-o salvati in format BMP/JPEG/AVI. Setati optiunile dorite, apoi apasati butonul SALVARE.


1. Destinatie : specifica folderul in care vor fi salvate fisierele.

2. Format : puteti selecta formatul  imaginilor salvate (BMP, JPEG sau AVI)

3. Salvare Info : bifati pentru a afisa informatia aferenta imaginii salvate

4. Watermark : bifati pentru a adauga imaginii o protectia la contrafacere (se aplica numai la format BMP).

5. Move Image : apasati sageata dreapta/stanga pentru a deplasa imaginea la cadrul urmator sau anterior (bifati optiunea Move All pentru a efectua operatiunea pe toate canalele simultan)

6. Next Frames: Salvarea unui numar dorit de cadre care urmeaza celui afisat pe ecran

7. Salvare

8. Iesire din meniul TIPARIRE

Rounded Rectangle: 4.4 Semn de carte (Add To Bookmark / View Bookmark List)


                           - Adaugare semn de carte

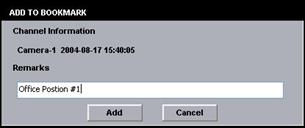

1. Selectati camera dorita si faceti click pe butonul “Add To Bookmark”

2. Introduceti comentariul dorit si apasati pe “Add”.


3. Comentariul va fi salvat in lista de semne de carte.


                       - Vizualizare lista semne de carte

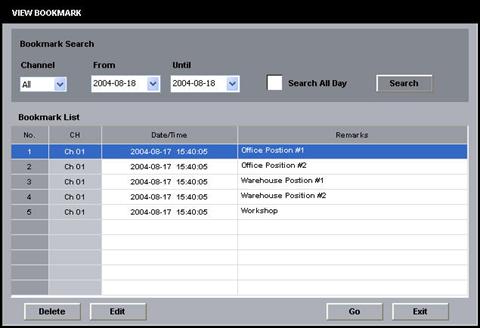

1. Click pe “View Bookmark List Button” pentru cautare si afisare semne de carte

2. Selectati camera dorita sau toate canalele, precum si the perioada de cautare.

3. Click pe “Cautare”. Comentariile vor fi afisate ca mai jos.


4. Selectati un bookmark si click  pe “Go”. Imaginea corespunzatoare va fi redata pe ecran.

Pentru a sterge un bookmark , selectati-lsi apasati butonul “delete”. Puteti selecta comentarii multiple folosind tastele Ctrl sau Shift.

Pentru a edita un comentariu, afisati “Edit” si modificati comentariul.

Rounded Rectangle: 4.5 Meniu optiuni cautare


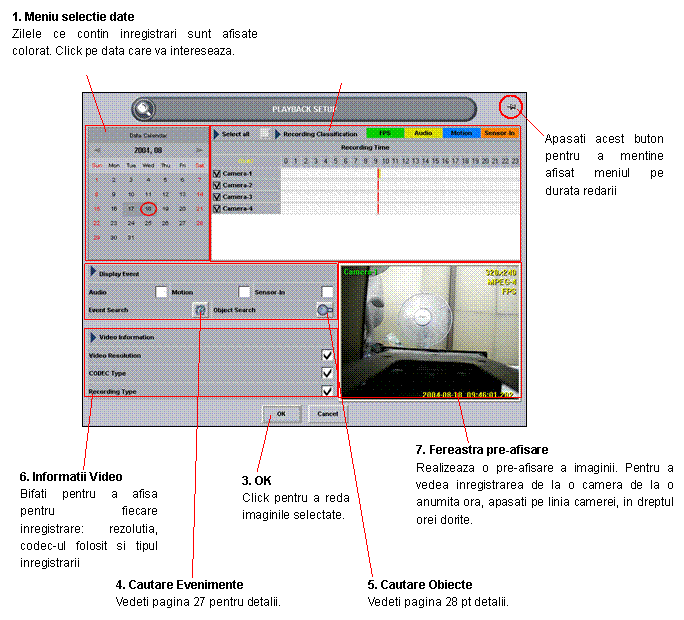

Apasand butonul Mod cautare, comutati din modul afisare in direct in modul cautare, in care puteti cauta o anumita imagine inregistrata.

2. Cautare Timp



Orele ce contin inregistrari sunt afisate colorat (FPS: verde, Audio: galben,  Miscare: albastru, Senzor-In: portocaliu). Deplasati bara rosie pe ora la care doriti sa faceti redare.

Puteti bifa camerele pe care doriti sa le vizualizati.




Va fi afisata fereastra de mai jos.

Rounded Rectangle: 4.6 Cautare Evenimente

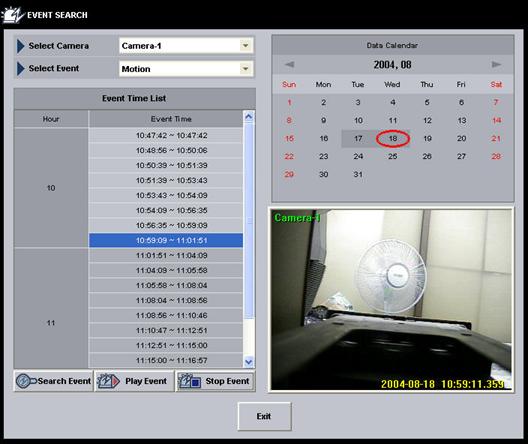

Aceasta functie permite utilizatorului sa caute evenimente de tip miscare (motion) sau digital-input associate inregistrarii din data selectata,

1. Apasati butonul “ Cautare Eveniment”.

2. Selectati data si camera dorita. Apoi selectati tipul evenimentului (miscare sau digital-input).

3. Apasati “Cautare Eveniment”. Rezultatul cautarii va fi afisat ca mai jos.


4. Selectati un eveniment si apasati “Play Event” pentru redare pe ecranul de pre-afisare. Apasati “Stop Event” pentru a opri redarea.

Rounded Rectangle: 4.7 Cautare Obiect

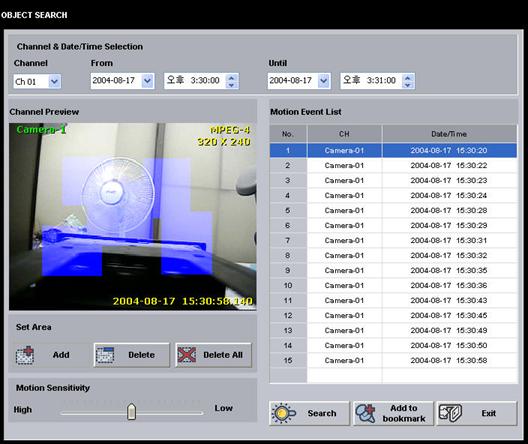

Aceasta functie permite utilizatorului sa caute miscarea unui obiect intr-o zona particulara selectata, la o anumita data si ora.

1. Apasati butonul “Cautare Obiect”.

2. Selectati camera si data/timpul de cautare obiect.

3. Apasati “Add” si desenati zone pe ecran. Pentru a sterge zonele, apasati “Delete” si trasati regiuni rectangulare pe zonele deja trasate. Pentru stergerea tuturor zonelor apasati “Delete All”.

4. Apasati “Cautare”. Rezultatul cautarii va fi afisat in lista Motion Event List ca mai jos.


Selectati un eveniment din lista pentru a vedea imaginea eferenta pe ecranul de pre-afisare.

Puteti adauga evenimentul la lista de semne de carte selectandu-l si apasand pe  “Add To Bookmark”.

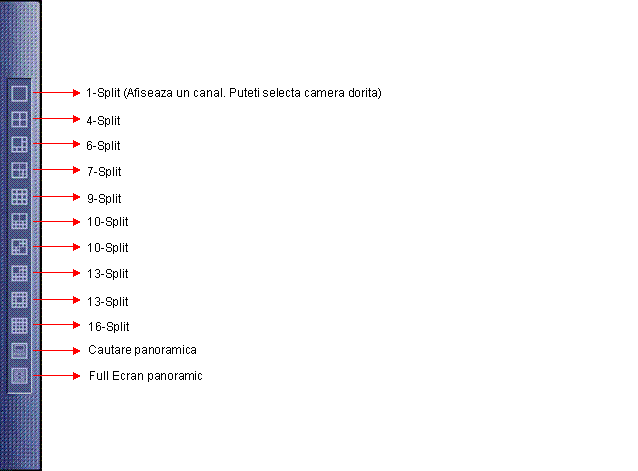

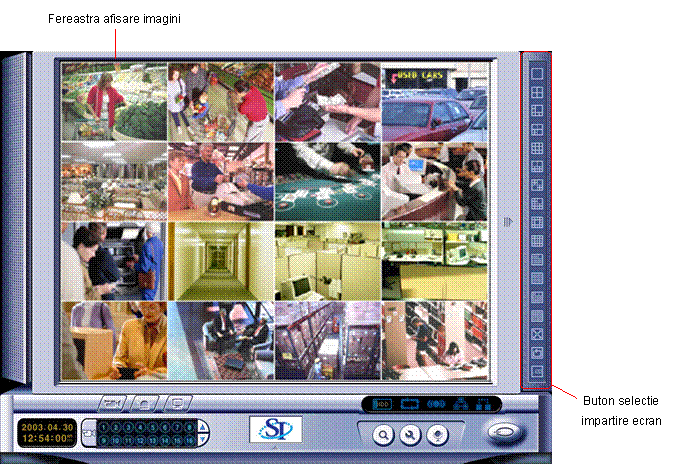

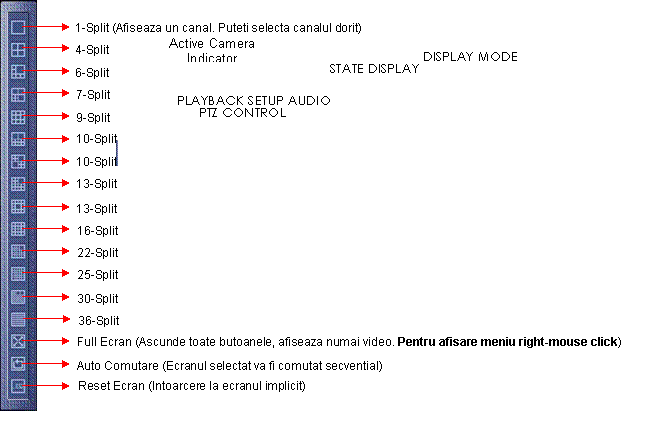

Rounded Rectangle: 4.8 Butoane selectare diviziune ecran


Capitolul  5

Programare

Rounded Rectangle: 5.1 Modul programare (setare)


Modul setare permite ajustarea programarii, a parametrilor sistemului  si altele. Apasati pe butonul SETARE.

Rounded Rectangle: 5.2 Programare sistem

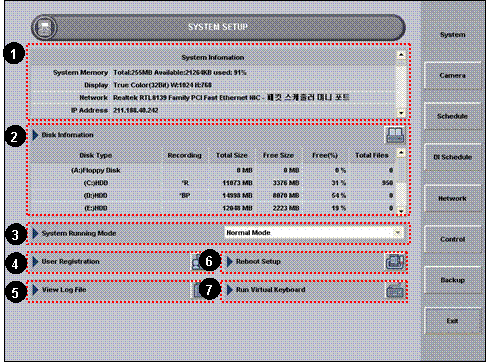

1. System Information : afiseaza detalii despre sistem. Folositi bara de derulare pentru a vedea intregul continut.

2. Disk Information : afiseaza setarile curente de inregistrare si backup pe disk drive-uri.

3. System running mode : selectabil intre “normal mode” si “DVR mode”.

1) Normal mode: afiseaza desktop-ul inainte de executarea programului DVSS4.

2) DVR mode: ascunde desktop-ul inainte de executarea programului DVSS4. Iesirea din program determina oprirea automata a unitatii.

4. Inregistrare utilizator : programarea a 6 nivele de acces utilizator.

5. View log file : afiseaza fisierul log al sistemului.

6. Reboot setaup : programarea zilnica, saptamnala sau lunara la care sistemul se va reseta sau opri.

7. Run Virtual keyboard : ruleaza tastatura virtuala.

Rounded Rectangle: 5.2.1 Programare inregistrare si back-up


Dupa instalarea programului Sentry DVR, la prima rulare, meniul Setare Drive Inregistrare va fi afisat. Puteti alege drive-urile pentru inregistrare si back-up.

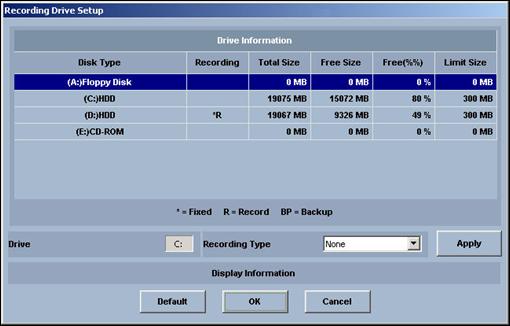

Pentru a adauga la setarile curente drive-urile pentru inregistrare & backup, intrati in mod SETARE. Click pe DISK MODIFYING in meniul programare sistem.


1. Selectati un drive din lista facand un click pe acesta.

2. Selectati inregistrarea alegand dintre inregistrare sau backup. Click pe Apply.

3. Repetati pasii 1 si 2 pentru a adauga drive-uri pentru inregistrare sau backup.

4. Click pe OK pantru a finaliza setarea diskurilor.

Rounded Rectangle: 5.2.2 Inregistrare utilizator


Programul Sentry DVR furnizeaza 6 niveluri de utilizator pentru a limita accesul la operare. Aceste niveluri sunt: Administrator, manager, general, preferinta (custom)1, preferinta (custom)2 si preferinta (custom)3. Programul este initial setat pe Adminstrator ID, care poate controla toate functiile.

Pentru a preveni accesul neautorizat la operarea programului sau modificarea setarilor curente, apasati pe butonul SETARE USER in meniul programare sistem.

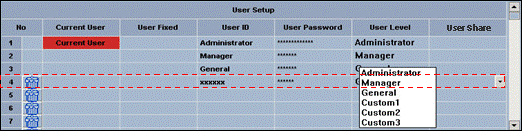

1. Inregistrarea sau stergerea unui utilizator

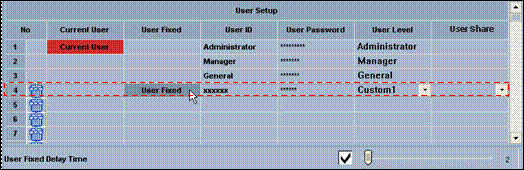

Apasati pe linia necompletata. Apoi faceti un dublu-click pe coloana User ID si introduceti noua identitate (ID) si parola (Password). Selectati un nivel din cele 6 disponibile. Puteti adauga inca 17 utilizatori noi, adica in total 20 utilizatori. Apasati pe butonul “trash” din stanga pentru a sterge un utilizator.

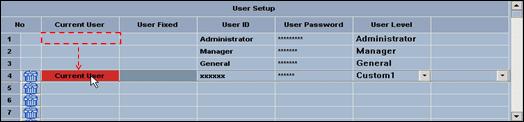

2. Programare utilizator curent

Mai intai setati identitatea (ID) ca Administrator. Daca selectati un alt utilizator ca si “Current User” si iesiti din meniul Setare, programul va cere utilizatorului parola de acces, in afara cazului in care utilizatorul este autorizat sa execute functiile respective.


3. Setare “Utilizator Fix”

Setati un alt utilizator ca si “User Fixed” in lista si iesiti din setare. Programul se va intoarce in modul supraveghere si utilizatorul curent; va comuta ulterior pe nivelul utilizatorului definit ca “User Fixed” in mod automat, dupa timpul no-input din mod Setare, timp care poate fi programat in campul “User Fixed Delay Time”.


4. Drepturile alocate fiecaruia din cele 6 niveluri

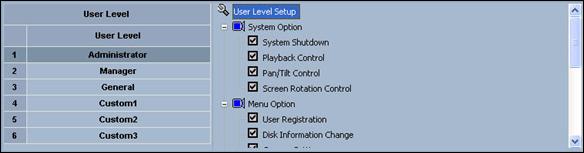

Pentru a aloca drepturi fiecarui nivel utilizator, apasati pe fiecare nivel si bifati casuta din dreptul fiecarei functii la care utilizatorul va fi autorizat sa aiba acces, ca mai jos:


Utilizatorii definiti ca Administrator, Manager si General nu isi pot modifica singuri drepturile.

Pentru finalizarea setarilor apasati OK. Daca nu, apasati Exit.

Rounded Rectangle: 5.2.3 Setare repornire (Rebooting Setup)


Pentru a programa repornirea periodica a sistemului sau oprirea acestuia, apasati SETARE REBOOT.

Bifati casuta “Auto Reboot” si alegeti una din optiunile Every day (zilnic), Every week (saptamanal) sau Every month (lunar). Setati apoi data, ziua, ora. Pentru finalizarea setarii iesiti din programare. Programul va executa repornirea sistemului la perioadele stabilite.

Daca bifati casuta “System Down”, sistemul se va opri in mod automat.

Rounded Rectangle: 5.3 Setari camere


Modul Setari camere va permite sa setati individual functiile fiecarei camere. Sunt disponibile trei categorii de functii:  General, Motion & Color (miscare si culoare) si Pan/Tilt (control camere mobile).

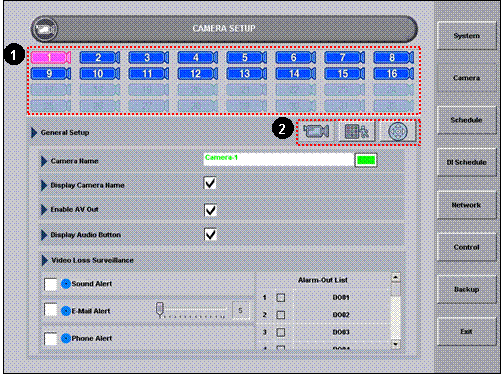

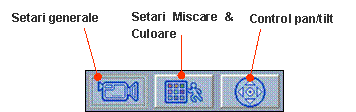

1. Selectati butonul unei camere pentru a-i programa functiile apasand pe el. Daca daceti un dublu click pe acelasi buton veti activa sau inactiva canalul. Dupa instalarea programului, va fi activ numai canalul (camera) no.1.

De aceea, toate butoanele camerelor trebuie apasate de doua ori.

             : canalul selectat ,             : the canalul activat ,             : canalul inactivat

2. Apasati unul din cele trei butoane functionale pentru a seta propertietatile camerei.

Rounded Rectangle: 5.3.1 Setari generale ale camerelor

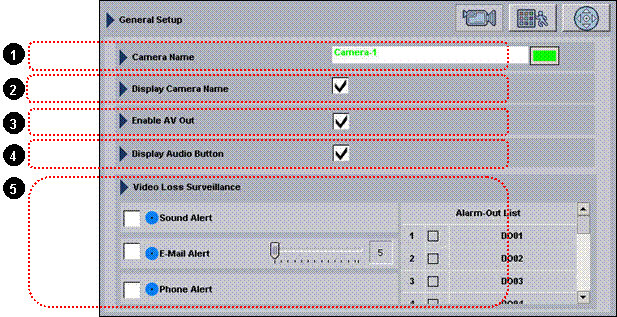

Click pe butonul GENERAL SETARE si selectati pe rand fiecare camera.

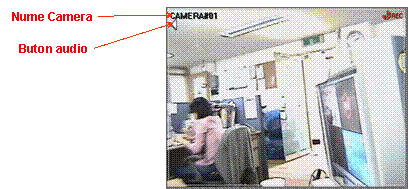

1. Camera Name : introduceti numele camerei, asa cum doriti sa fie afisat pe ecran. Culoarea caracterelor poate fi schimbata apasand pe butonul din partea dreapta.

2. Display Camera Name : bifati casuta daca doriti ca numele camerei sa fie afisat pe ecran..

3. Enable AV Out : bifati casuta daca doriti ca imaginea sa fie afisata pe monitorul TV.

4. Display Audio Button : bifati casuta daca doriti ca simbolul audio (difuzor) sa fie afisat pe ecran ca mai jos.


5. Supraveghere Video Loss : bifati optiunea pentru a trimite o alarma la pierderea semnalului video

- Sound Alert : permite avertizarea sonora prin difuzorul PCului

  - E-mail : trimite un e-mai la pierderea semnalului video (video loss)  (a se vedea Setare E-mail)

- Phone Alert : suna la un numar de telefon la detectia de miscare (a se vedea Setare Dial-up)

  - Alarm-Out : trimite comenzi digitale (alarma, iluminat etc.) la pierderea semnalului video

Rounded Rectangle: 5.3.2 Setare proprietati detectie miscare si culoare


Click pe butonul MOTION & COLOR si selectati fiecare camera.

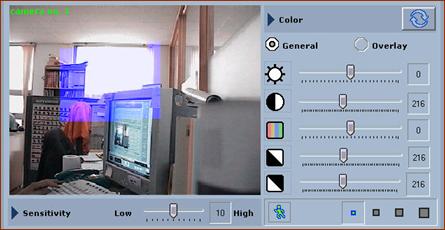

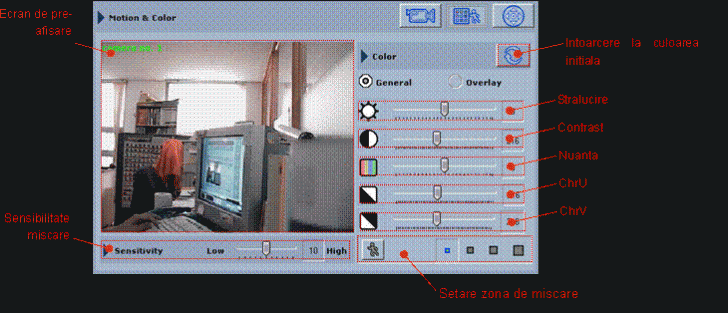

1. Setare culoare

Utilizati reglajele disponibile pentru a obtine culorile dorite.

La modelul Sentry 4000 puteti selecta un overlay.

2. Setare ferestre de miscare

- Sensibilitate la miscare : mutate cursorul pe o scala de la Low la High

- Setare zona de miscare: Click pe butonul setare  [      ] si selectati marimea “creionului” [                 ]. Tra-sati zona cu creionul pe ecranul de pre-afisare. Pentru setarea zonei, eliberati butonul stang al mouse-ului; pentru anulare, apasati butonul drept. Zona albastra este zona in care se va efectua detectia de miscare.

Rounded Rectangle: 5.3.3 Setari control Pan/Tilt

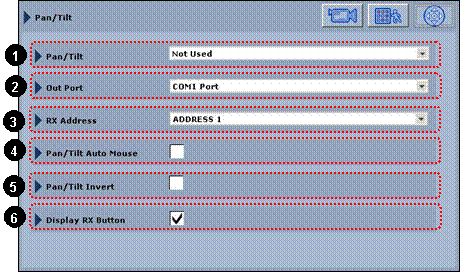

Click pe butonul SETARE PAN/TILT si selectati pe rand fiecare camera.


1. RX Type Selection : Selectati modelul receiverului.

2. Out Port Selection : Selectati portul serial COM port care este conectat la convertor.

3. RX Address : Selectati adresa exacta a receiverului.

4. Pan/Tilt Auto Mouse : Bifati aceasta optiune pentru a controla miscarea camerei utilizand mouse-ul.

5. Pan/Tilt Invert : Bifti daca doriti sa inversati directia de miscare pan/tilt.

6. Display RX Button : Bifati daca doriti sa afisati pe ecran simbolul pan/tilt.

Rounded Rectangle: 5.4 Setare program


Va permite sa setati programul dupa care este inregistrata imaginea video de la fiecare camera.

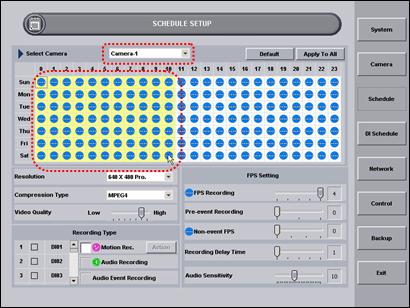

1. Selectati numarul camerei si, utilizand tehnica drag-and-drop, specificati zilele si orele pentru care programati inregistrarea.


2. Setati optiunile de inregistrare in detaliu:

- Setati rezolutia (160x120, 240x180, 320x240 sau 640x480)

- Setati tipul compresiei “Mpeg4 sau Mjpeg”

- Setati calitatea video intre “Low” si “High”.

3. Bifati fiecare tip de inregistrare dorit

(DI, Motion, Audio si Eveniment Audio).

Bifand Audio Recording permiteti inregistrarea sunetului de la un microfon. Bifand Eveniment Audio, inregistrarea se va declansa la producerea unui eveniment audio.

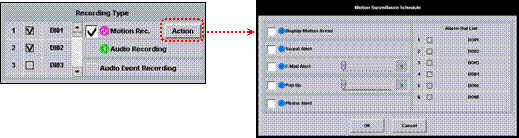

Apasati butonul Action pentru a selecta modul de alertare la producerea unui eveniment.

- Display Motion Areas : miscarea in care s-a detectat miscare va fi albastru inchis

  - Sound Alert : in difuzor se va auzi un sunet de alarma

  - E-mail : transmite un e-mail cu imaginea inregistrata la adresele programate (vedeti setare Email)

   Timpul de intarziere la alarma este programabil intre 5 si 30 secunde.

  - Full Ecran Display : afiseaza pe tot ecranul camera cu evenimentul detectie miscare

   Timpul de intarziere la alarma este programabil intre 5 si 30 secunde.

  - Phone Alert : anunta telefonic un eveniment detectie de miscare (vedeti setare Dial-up)

  - Alarm-Out: trimite comenzi digitale (alarma, iluminat etc.) la producerea detectiei de miscare


4. Daca nu bifati inregistrare la miscare (Motion), setati numarul de cadre pe secunda(FPS) folosind cursorul FPS. Celelalte cursoare sunt inactive.


Daca bifati inregistrare dupa Motion sau DI, setati atat numarul de cadre pe secunda inregistrate la producerea unui eveniment (FPS Rec), precum si numarul de cadre pe secunda inregistrate in absenta unui eveniment (Non-event FPS) folosind cursorul corespunzator.


Pre Alarm : porneste inregistrarea cu un anumit numar de cadre INAINTE de evenimentul produs.

- Mpeg4 : 0 la 2 key frames (cadre cheie)

- Mjpeg : 0 to 30 cadre

Recording Delay Time : porneste inregistrarea la un anumit numar de secunde dupa eveniment

- Scala : 0 la 5 secunde

Audio Sensitiveness : sensibilitate audio, reglabila intre 0 si 25

Puteti repeta pasii 1 la 4 pentru a programa zone multiple de zi si ora.

5. Click Exit pentru salvare si iesire.

Rounded Rectangle: 5.5 Supraveghere inputuri (DI)


Acest mod va permite sa programati modul de inregistrare pentru fiecare intrare de senzor (detect input – DI).

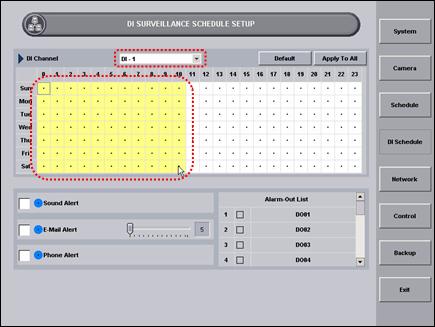

1. Selectati un DI no.. Specificati zona de timp pe care doriti s-o programati.


2. Bifati o optiune pentru a alege modul de alertare:

- Sound Alert : sunet de alarmare in difuzorul PCului

  - E-mail : transmite un e-mail cu imaginea inregistrata la adresele programate (vedeti setare Email)

   Timpul de intarziere la alarma este programabil intre 5 si 30 secunde.

  - Phone Alert : anunta telefonic un eveniment DI  (vedeti setare Dial-up)

  - Alarm-Out: trimite comenzi digitale (alarma, iluminat etc.) la producerea DI

3. Click Exit pentru salvare si iesire

Puteti repeta pasii 1 la 4 pentru a programa zone multiple de zi si ora.

Rounded Rectangle: 5.6 Setare retea


Modul setare retea va permite sa programati proprietatile de conectare la retea.

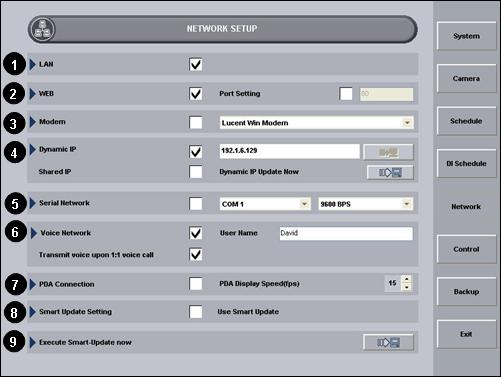

1. Lan : permite acces la distanta prin TCP/IP

2. Web : bifati optiunea pentru a permite accesul printr-un web browser

3. Modem : bifati optiunea si alegeti tipul correct de modem pe care il folositi

4. Dynamic IP Support : daca folositi IP dynamic, bifati optiunea si apasati butonul REGISTER. Va fi alocat apoi o adresa virtuala de IP, pe baza careia un client se poate conecta la unitate. Daca folositi un IP sharer, bifati optiunea Shared IP.

Shared IP : bifati daca IP ul este impartit printr-un router.

5. Serial Network : bifati optiunea si alegeti portul serial COM pentru a comunica prin portul serial

6. Voice Netwok : bifati pentru a realiza comunicatie vocala bidirectionala si introduceti numele dorit. “Transmit voice upon 1:1 voice call” permite convorbiri 1: 1 voice talk numai daca clientul apeleaza.

7. PDA Connection : bifati optiunea pentru a valida accesul de pe PDA al clientului

8. Smart Update : bifati aceasta optiune pentru a folosi functia Smart Update la lansarea programului.

9. Execute Smart-Upgrade Now : Click pentru a rula functia Smart Update imediat.

Rounded Rectangle: 5.7 Setari Control

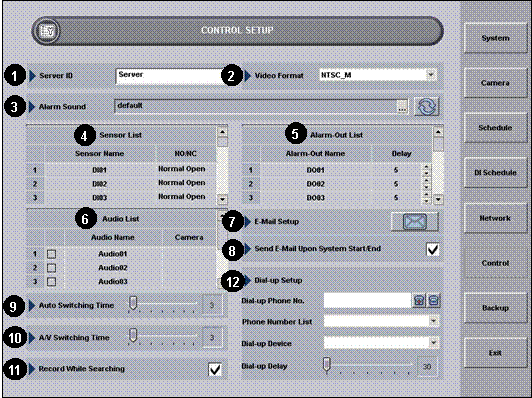

1. Server ID : Introduceti identitatea pe care doriti s-o aiba sistemul Dvs.

2. Video Format : Selectati formatul video corect (in Romania, PAL).

3. Alarm Sound : Puteti selecta un fisier .WAV care anunta un eveniment prin difuzorul PC.

4. Sensor List : Arata lista de senzori conectati la sistem. Puteti introduce numele senzorului, in loc de DI##. Puteti  selecta daca senzorul este de tip contact normal deschis (Normal Open) sau inchis (Normal Closed).

5. Alarm-out List : Arata lista iesirilor de alarma. Puteti introduce numele dispozitivului conectat la iesirea de alarma in loc de DO##. Puteti selecta timpul de intarziere la actionarea alarmei intre 0 si 30 secunde

6. Audio List: Arata lista iesirilor audio. Puteti introduce un nume in loc de Audio##. si puteti asocia o camera video unei inregistrari audio. Pentru aceasta, trebuie sa selectati un numar de camera pentru fiecare port audio.

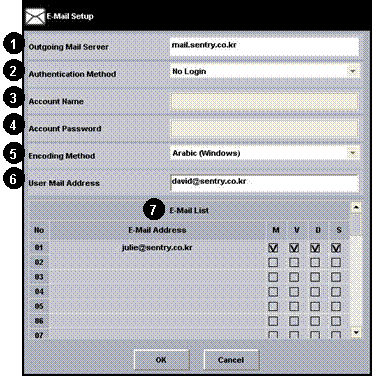

7. Setare E-mail:


1) Outgoing Mail Server : Introduceti serverul de mail SMTP prin care vor fi transmise mesajele

2) Authentification Method : Selectati metoda de autentificare

3) Account Name : Introduceti numarul de cont

4) Account Password : Introduceti parola

5) Encoding Method : Selectati metoda de codificare dorita

6) User Mail Address : Introduceti adresa de email proprie

7) E-mail : Introduceti adresele de e-mail la care se vor trimite notificari despre evenimente.

   Bifati tipul de eveniment raportat fiecarui recipient.

   - M : Detectie miscare / V : Video Loss (pierdere semnal video) / D : Sensor input / S : Program start/stop

8. Send E-mail Upon System Start/End : Bifati pentru a trimite e-mail de cate ori sistemul este pornit sau oprit

9. Auto Comutare Time : Setati intervalul de timp intre ecrane in mod auto comutare

10. AV Comutare Time : Setati  intervalul de timp intre ecrane cand sunteti conectat la monitorul AV

11. Record While Searching : Bifati cand doriti ca inregistrarea sa continue cand efectuati o cautare

IMPORTANT: ACEASTA OPTIUNE TREBUIE SA FIE BIFATA TOTDEAUNA!

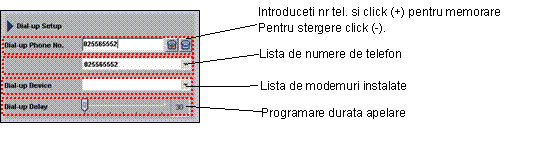

12. Setare Dial-up

Rounded Rectangle: 5.8 Setari arhivare (Backup)

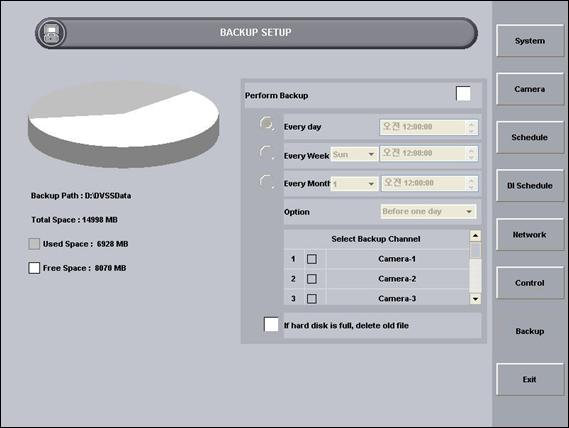

1. Automatic Backup

1. Bifati optiunea “Perform Backup” pentru a efectua o arhivare a datelor (backup).

2. Dupa ce alegeti periodicitatea – zilnic, saptamanal sau lunar (Every day, Every week sau Every Month), setati data, ziua si ora.

3. Selectati “Before one day, Before one week sau Before one month” din Option.

4. Selectati the numarul camerei ale carei imagini doriti sa le arhivati.

5. Pentru a sterge datele mai vechi, bifati optiunea “If hard disk is full, delete old file”.

2. Arhivare manuala (Manual Backup)

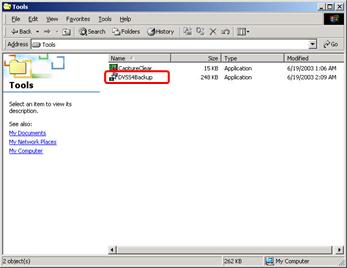

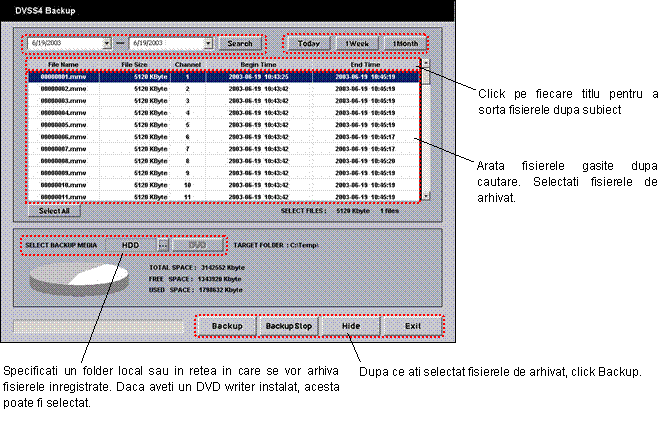

Lansati aplicatia “DVSS4Backup.exe” in folderul “C:DVSS4Tools”.


Va rula programul de mai jos.


3. Vizualizare fisiere arhivate

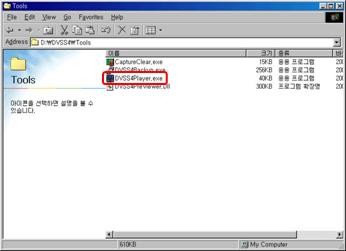

Executati programul “DVSS4Player.exe” in “C:DVSS4Tools” pentru a vedea fisierele arhivate.


Selectati folder-ul unde exista fisierele arhivate

Dublu click pe fisierul pe care doriti sa-l vedeti.

Programul DVSS4Player va rula imediat.


Capitolul  6

Conectare la Retea

Rounded Rectangle: 6.1 Programul Client Sentry DVR


Puteti vedea imagini din locatii aflate la distanta utilizand Sentry DVR Client Program. Instalati Sentry DVR Client Program urmand instructiunile de pe CD-ROM-ul livrat. Dupa instalare, rulati DVSS4Client.exe sau shortcut-ul DVSS4 Client creat pe desktop. Va fi afisata fereasra de mai jos.

[ Sentry DVR Client Program ]



Rounded Rectangle: 6.2 Programare sistem Client

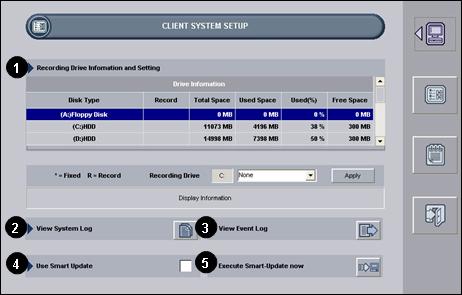

1. Recording Drive Information and Setting

Puteti seta drive-ul in care se vor inregistra imaginile in direct, transferate din server.

2. View System Log : Afiseaza fisierul log.

3. View Event Log : Arata istoricul evenimentelor, creat de server si actualizat permanent.


4. Use Smart Update : Bifati pentru a rula Smart Update la fiecare pornire a programului DVSS4 Client

5. Execute Smart Update Now : Apasati butonul pentru a rula programul Smart Update imediat.

Rounded Rectangle: 6.3 Setari optiuni Client

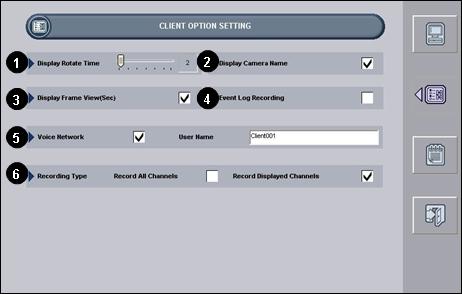

1. Display Rotation Time : Seteaza intervalul de timp intre ecrane in mod auto comutare

                      (1 – 30 seconds)

2. Display Camera Name : Afiseaza numele camerei de pe ecran

3. Display Frame View : Afiseaza rata de achizitie a camerei de pe ecran

4. Event Log Recording : Inregistreaza istoricul evenimentelor creat de server in fisierul log

  (Istoricul evenimentelor este inregistrat in C:DVSS4ClientLogFile fiind numit de ex. Event2004XXXX.log)

5. Bifati Voice Network pentru a valida comunicarea vocala cu serverul si introduceti numele dorit

6. Recording Type : Bifati una din cele doua optiuni (Toate canalele sau Canalele afisate)

Rounded Rectangle: 6.4 Lista de servere

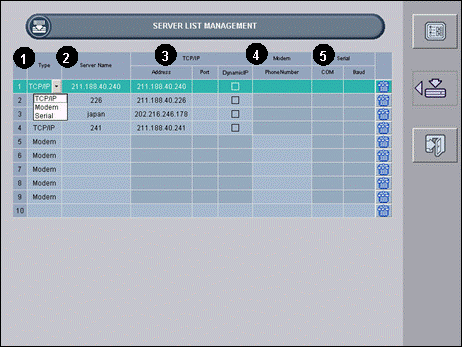

1. Type : Selectati dintre TCP/IP, Modem sau Retea Seriala.

2. Server Name : Introduceti numele pe care doriti sa il aveti.

3. TCP/IP

Introduceti adresa IP si portul. Bifati Dynamic IP daca folositi un IP dinamic.

In cazul in care folositi un IP dynamic alocat de server, introduceti IP-ul alocat prin procedura de inregistrare urmata la server.

4. Modem

Introduceti numarul de telefon al serverului.

5. Serial

Selectati numarul portului serial COM si viteza de transfer in BAUD.


Pentru a sterge fiecare server inregistrat, click pe butonul       . Pentru valorile implicite , click      .

Rounded Rectangle: 6.5 Conectare la server


Click pe CONNECTION BUTTON. Va fi afisata urmatoarea fereastra de dialog.


1. Selectati Server Name din lista.

2. Introduceti ID si Parola, care trebuie inregistrate in Setare User Registration, in server.

3. Click pe butonul de conectare.

4. Click anulare pentru a anula conectarea..

In server, bifati optiunea LAN in Setare Retea pentru a permite accesul de la distanta.

Rounded Rectangle: 6.6 Vizualizarea la distanta a inregistrarilor


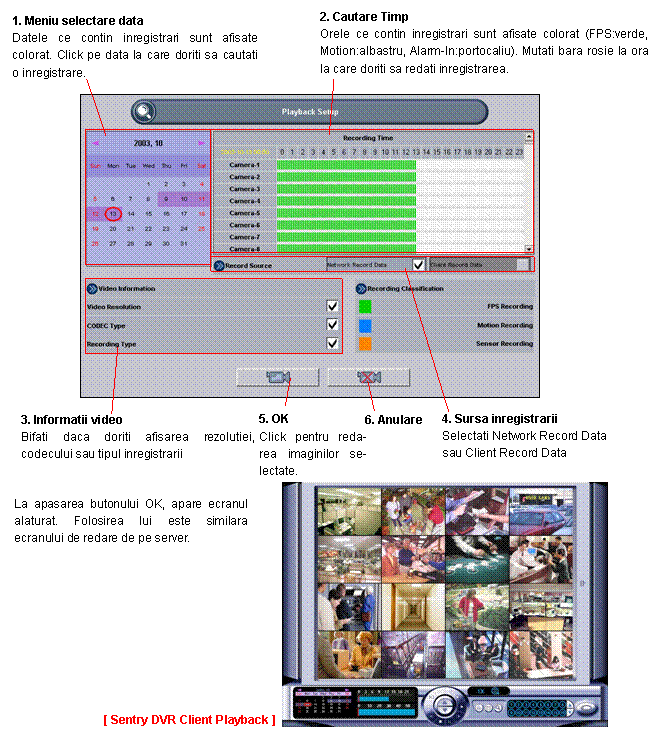

Pentru a vizualiza inregistrari de la distanta, apasati pe CAUTARE. Va apare fereastra de dialog de mai jos. Selectati data & timpul. Apasati OK pentru a continua redarea de la distanta (remote playback).

Rounded Rectangle: 6.7 Vizualizare prin Web Browser


La server (DVR) efectuati urmatoarele operatiuni ;

1. Bifati optiunile LAN si WEB in Setare Retea.



2. Fisierul “DVSSWeb.htm” in C:DVSS4WebPages va fi folosit pentru viewer web page. Puteti inlocui numele fisierului cu un altul, de exemplu dvrdemo.htm

La calculatorul client efectuati urmatoarele ;

1. Lansati Internet Explorer.

2. Introduceti IP-ul si numele fisierului htm, de exemplu https://211.188.40.216/dvssweb.htm.

3. Apare urmatoarea fereastra de dialog, in care puteti introduce ID si parola. Acestea trebuie sa fie cele setate in User Registration Setting in calculatorul server. Apasati apoi butonul de conectare.

4. Va fi afisata pagina web.


Pentru a vedea imagini prin web browser, pe PCul client trebuie instalat Direct X 8.1b sau superior.

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 810
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Distribuie URL

Adauga cod HTML in site



Termeni si conditii de utilizare | Contact
© SCRIGROUP 2020. All rights reserved
