INSTALATII PENTRU MANEVRAREA

CAPACELOR GURILOR DE MAGAZII

In timpul navigatiei capacele gurilor de magazii, portile si rampele trebuie sa fie inchise etans la apa si sa suporte eforturile date de masele de apa ambarcate prin valuri. In cazul containerelor, mijloacelor mobile sau cherestelei ambarcate pe punte capacele mecanice trebuie sa suporte si greutatea acestora.

In functie de miscarea pe care o executa in vederea inchiderii sau deschiderii, avem capace:

-         de translatie, cu simpla tragere;

-         de rotatie, rabatabile;

-         pliante, cu miscare combinata.

 Constructia dispozitivului de actionare trebuie sa fie executata astfel incat, in cazul defectarii lor, sa nu aiba loc caderea capacelor in timpul deschiderii sau inchiderii .

Viteza maxima de deplasare a capacelor se recomanda a fi 15 m/min.

Durata manevrei          5 min. pentru un capac;

-         12 min. pentru 3 capace;

-         16 min. pentru 4 .6 capace.

 CAPACE MECANICE DE TRANSLATIE CU SIMPLA TRAGERE.

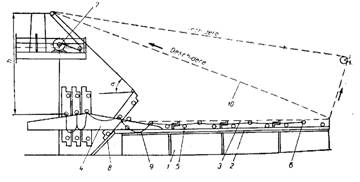

MAC GREGOR "SINGLE - PULL"

Aceste capace sunt formate din 5 - 6 panouri separate.

1.      - rama gurii de magazie;

2.      - cale de manevra;

3.      - panou metalic;

4.      - cale de depozitare;

5.      - role de manevra (4 role de panou);

6.      - role de depozitare (ecartament mai mare);

7.      - vinci de incarcare;

8.      - cale de rasturnare;

9.      - lant de legatura;

10.  - parama de actionare care trage ultimul panou.

Datorita momentului dintre reactiunea de sprijin pe rolele de depozitare (plasate pe o dreapta care nu trece prin centrul de greutate) si greutatea panourilor , se realizeaza rasturnarea.

Calea de depozitare are un varf de panta, care asigura forta necesara stringerii panourilor in pozitia de depozitare.

CAPACE MECANICE RABATABILE

  Se utilizeaza pentru gurile de magazii si pentru rampele navelor roll on/roll off care transporta mijloace mobile. Actionarea acestor capace se poate face electromecanic, electrohidrauluic, cu ajutorul instalatiei de incarcare sau al unei instalatii proprii cu fire.

In cazul actionarii electromecanice

cu fire, pentru pozitia orizontala,

la solicitare maxima, tensiunea in

firul de actionare este data de relatia:



CAPACE MECANICE PLIANTE

Se utilizeaza atunci cand capacul trebuie sa fie format dintr-un numar par de panouri, care pentru a ajunge in pozitia de depozitare executa o miscare combinata de rotatie si translatie.

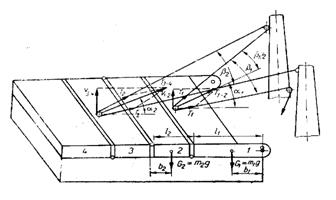

In fig este prezentata schema de actionare electromecanica prin fire a unui capac dublu pliant pentru o gura de magazie cu doua coloane de incarcare in acelasi plan transversal.

La sistemul de capace dublu pliante, prima data se pliaza pereche 1-2 dinspre articulatia fixa si apoi se ridica a doua pereche de panouri 3-4.

Trebuie ca V_1-2 > V_3-4 si T₁>T₂.

Aceasta problema depinde de unghiuri, deci de inaltimea de fixare a rolelor de deviere pe coloane.

Capacele pliante pot fi actionate si cu hidromotoare liniare.
