Proiect semestrul ii cric cu dubla actiune

Tehnica mecanica



+ Font mai mare | - Font mai mic



UNIVERSITATEA LUCIAN BLAGA SIBIU

FACULTATEA DE INGINERIE HERMANN OBERTH

CATEDRA: ELECTROMECANICA

DISCIPLINA: INGINERIA SISTEMELOR MECANICE



PROIECT SEMESTRUL II

CRIC CU DUBLA ACTIUNE

TEMA DE PROIECTARE

(Proiect de semestru nr. 2)

Sa se proiecteze un mecanism surub-piulita de tipul: Cric cu dubla actiune

Date de proiectare:

Sarcina maxima de ridicat 2900N

Inaltimea maxima de ridicat: H = 290mm

Proiectul va cuprinde:

MEMORIU DE CALCUL

Determinarea sarcinilor care incarca elementele mecanismului si a reactiunilor din cuple (incusiv diagramele de distributie a fortelor si momentelor pe elementele mecanismului)

Calculul surubului (suruburilor) de miscare

Calculul piulitei (piulitelor)

Calculul corpului (dimensiunile corpului se adopta constructiv)

Calculul mecanismului de actionare

Calculul cupei

Calcului mecanismului de actionare

Calculu manivelei propriu-zise

Calculu boltuluiclichetului

Calculul arcului elicoidal de compresiune care mentine clichetul orizontal in contact cu dintele rotii de clichet

Stabilirea sarcinilor care incarca elementele cricului:

1- cupa cricului

2- surub principal

3- surub secundar (piulita surubului principal)

4- manivela de actionare

5- piulita fixa

6- corpul cricului

Calculul surubului principal:

Alegerea materialului:

Se alege OLC 45 STAS 880

Calculul de predimensionare:

Sarcina de calcul:

Diametrul interior al filetului:

mm

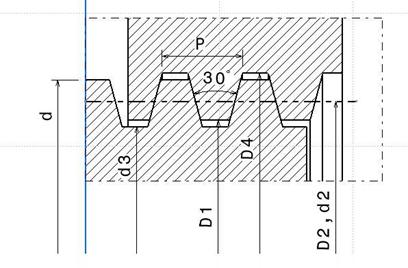

Alegerea filetului standardizat:

-se alege filet trapezoidal Tr 326 SR ISO 2904

Diametrul nominal d

Pasul

P

Diametrul mediu

Diametrul exterior

Diametrul interior

32

6

29

33

25

26

Verificarea conditiei de autofranare:

Unghiul de inclinare al spirei filetului:

Unghiul aparent de frecare:

μ=0.11.0.12

Conditia de autofranare:

Verificarea la solicitari compuse:

Momentul de torsiune care solicita surubul:

Nmm

Tensiunea efectiva de compresiune:

Mpa

Tensiunea efectiva de torsiune:

Mpa

Tensiunea echivalenta:

MPa ≤ MPa

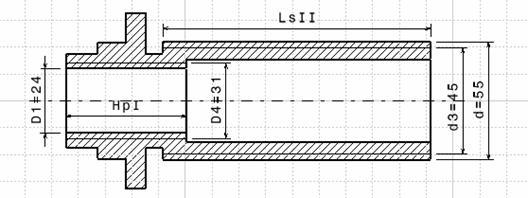

Calculul surubului secundar:

Alegerea materialului:

Se alege OLC 45 STAS 880

Calculul numarului de spire ale piulitei surubului principal (situata in interiorul surubului secundar):

=13MPa - presiunea admisibila la strivire a peliculei de lubrifiant dintre spire

Lungimea piulitei:

Alegerea filetului exterior:

Adoptarea diametrului interior preliminar al filetului:

- diametrul interior al portiunii nefiletate

Alegerea filetului standardizat:

se adopta filet trapezoidal Tr. 559 SR ISO 2904

Diametrul nominal d

Pasul

P

Diametrul mediu



Diametrul exterior

Diametrul interior

60

9

55.5

61

50

4651

Verificarea conditiei de autofranare:

Unghiul de inclinare al spirei:

Unghiul aparent de frecare:

Conditia de autofranare:

Verificarea la solicitari compuse:

Momentul de torsiune care solicita surubul:

Tensiunea efectiva de compresiune:

Tensiunea efectiva de torsiune:

Tensiunea echivalenta:

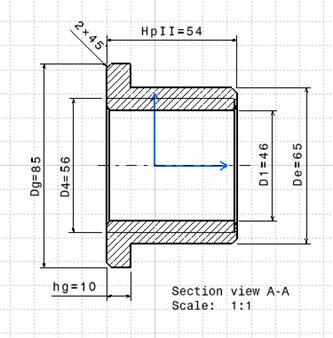

Calculul piulitei fixe:

Alegerea materialului:

Se alege OLC 45 STAS 880

Calculul numarului de spire:

- adopt z=7

Lungimea piulitei:

Verificarea spirei la solicitari:

Incovoiere:

Forfecare:

Alegerea dimensiunilor piulitei:

Verificarea piulitei la solicitari compuse:

Tensiunea efectiva de tractiune

Tensiunea efectiva de torsiune:

Tensiunea echivalenta:

Verificarea gulerului la solicitari:

Verificarea la strivire:

Verificarea la forfecare:

Alegerea si verificarea stiftului filetat care fixeaza piulita in corpul cricului:

Se alege stift filetat M6 cu crestatura, cu cep cilindric: M615 STAS 10422

Momentul de frecare pe suprafata de sprijin a gulerului:

Momentul care solicita stiftul:

- verificarea stiftului nu este necesara

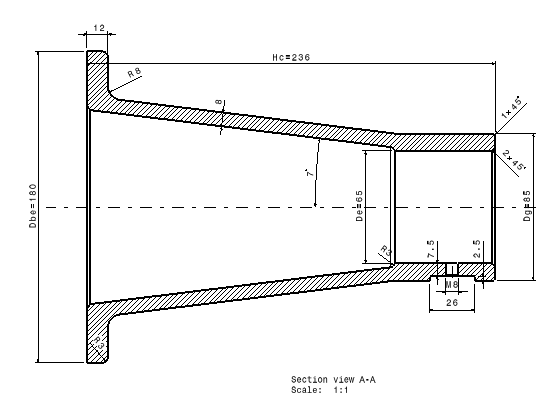

Calculul corpului:

Alegerea dimensiunilor corpului:

Verificarea corpului la compresiune:

Calculul cupei:

Alegerea stiftului care solidarizeaza cupa de surubul principal:

- Se alege un stift standardizat cilindric: Stift cilindric A 925 STAS 1599/OLC 45

=9mm

l=25mm

Fig. 6.1 Stift cilindric A 955 STAS 1599/OLC 45

Verificarea stiftului:

La forfecare:

La strivire:

- stift-cupa

- stift-cap surub

verificarea sectiunii micsorate a capului surubului la solicitari compuse , Mpa

Mecanismul de actionare:

Calculul lungimii manivelei:

Momentul incovoietor total:

- momentul maxim

Forta cu care actiooneaza un muncitor:

Fm = 150 - 350N;    se adopta Fm =300N



Lungimea de calcul a manivelei Lc:

n- numarul de muncitori

K- coeficient de nesimultaneitate a actiunii muncitorilor

Lumgimea manivelei L:

- se adopta L=394,96mm

Calculul prelungitorului:

- se adopta =157,98mm

Lungimea prlungitorului

l- lungimea de ghidare a prelungitorului

Diametrul interior al prelungitorului



Se alege prelungitor sub forma de bara:

Teava comerciala 18,84x316,98/OLT 45

Calculul rotii de clichet

Alegerea materialului: OLC 45

Alegerea dimensiunilor:

mm

- se adopta =108mm

- se adopta z=12 dinti

- se ia b=14,137mm

h=(0.6.0.8)b=0.8*14,137=11,30mm

h - inaltimea dintelui rotii de clichet

- se ia h=11,30mm

Verificarea rotii de clichet la solicitari:

Verificarea dintelui la incovoiere:    Fig. 7.1

- grosimea dintelui rotii de clichet

Verificarea dintelui la forfecare:

Verificarea suprafetei de contact a dintelui la strivire:

Verificarea asamblarii pe contur hexagonal la strivire:



Calculul clichetului

Alegerea materialului: se alege OLC45

Alegerea dimensiunilor:

Dimensiunile de amplasare ale clichetului:

Verificarea clichetului la compresiune excentrica:

Calculul Manivelei propriu-zisa

Alegerea materialului: OLC45

Alegerea dimensiunilior:

Dimensiunile manivelei propriu-zisa, in mm

Verificarea manivelei la solicitari

Tensiunea la incovoiere din sectiunea C-C, , MPa

Tensiunea de incovoiere din sectiunea B-B, , MPa

Claculul boltului clichetului

Alegerea materialului: Se allege OLC45

Verificarea boltului la solicitari

Verificarea boltului la forfecare,, MPa

Verificarea boltului la strivire

Verificarea boltului la incovoiere, ,MPa

Calculul arcului elicoidal de compresiune care mentine clichetul orizontal in contact cu dintele rotii de clichet

Indicele arcului i

Coeficientul de forma K

Diametrul spirei d, mm

Diametrul mediu de infasurare , mm

Forta de montaj , N

Numarul de spire active

Numarul total de spire

Sageata de montaj , mm

Sageata maxima , mm

Forta maxima de exploatare , N

Tensiunea de torsiune , MPa

Rigiditatea arcului, c, MPa

Lungimea arcului blocat , mm

Pasul arcului solicitat t, mm

Lungimea arcului nesolicitat , mm

Lungimea arcului corespunzatoare fortei de montaj , mm

Lungimea arcului corespunzatoare fortei maxime de exploatare , mm

Forta corespunzatoare arcului blocat (spira pe spira) , N

Diametrul exterior D, mm

Diametrul interior , mm

Unghiul de inclinare al spirei arcului nesolicitat , grade

Lungimea semifabricatului , mm
