ESENARE POLILINII SI CURBE SPLINE

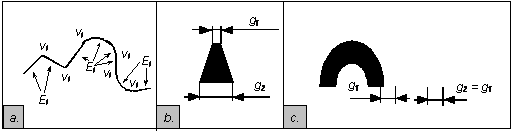

Polilinia este o entitate desenata complexa ce reprezinta un obiect desenat, compus din mai multe elemente (Ei) (fig.4.11,a) tip linie sau arc, inlantuite cap la cap, in puncte numite “vertexuri” sau noduri (vi). Entitatile componente ale poliliniei pot avea grosime variabila la cele doua capete (g1 ¹ g2), asa cum se vede si-n fig.4.11,b si c.




Fig. 4.11 Exemple de polilinii.




Comanda se poate accesa:de la tastatura, prin prescurtarea PLINE,


din meniul desfasurabil Draw    (vezi fig. 4.8),

prin butonul Polyline din bara de instrumente de desenare .

Comanda permite desenarea unei entitati (obiect) compuse din segmente sau arce, inlantuite (fig. 4.11,a); PLINE= å Ei .

Sintaxa comenzii :


acest prompt apare daca anterior s-a mai apelat comanda PLINE si s-a stabilit o grosime g2 ¹ 0 = “nr. ”; ultima grosime stabilita anterior (g2) devine grosime curenta pana la urmatoarea setare de grosime.




Posibilitatile comenzii PLINE ce decurg din promtul precedent, vor fi prezentate sintetic in tabelul 4.2.




Optiune

Explicatii

Exemplu

Next point

Se cere punctul urmator (P2) al unui segment (Ei) ce va face parte din polilinie.

Arc

Afiseaza un promt specific si comuta pe mod trasare entitati arc de cerc (fig. 4.12). Din acest moment,”Ei “ vor fi arce, pana cand, se va comuta pe mod trasare linii, adica alegandu-se optiunea LINE din prompterul afisat in acest caz.



Halfwidth

Permite stabilirea semi-grosimii uniforme a entitatilor poliliniei de aici inainte




Length

Permite precizarea lungimii segmentului urmator, tangent la ultima entitate

Undo

Permite stergerea ultimului segment de polilinie desenat



Width

Permite stabilirea grosimii segmentului urmator, cerandu-se explicit grosimile celor doua capete: Starting width = g1 ; Ending width = g2

Close

Permite inchiderea poliliniei, cu un segment, din ultimul nod pana la primul nod al poliliniei

Text Box: Optiune Explicatii
Angle se cere unghiul la centru, al arcului
Center se cere specificarea centrului arcului
Close inchide polilinia cu un arc
Direction se cere specificarea unei directii tangente la arc
Halfwidth se cere jumatate din latimea arcului
Line comuta la desenarea liniilor
Radius se cere raza poliarcului
Second pt. se cere indicarea celui de-al doilea punct al arcului
Undo anuleaza ultimul segment sau arc desenat
Width se cere introducerea unei latimi
Specify Endpoint of Arc se cere punctul final al arcului curent

Meniul rapid accesibil pentru optiunile de trasare arce in cadrul poliliniei este prezentat in fig. 4.12. Unele dintre optiunile acestui prompt sunt identice cu cele ale comenzii ARC, iar altele sunt intalnite doar la desenare poliliniilor.

Se poate inchide cu optiunea Close doar o polilinie formata din cel putin doua linii (segmente sau arce sau segment si arc).

O polilinie poate fi modificata, intr-un mod mai special, cu comanda PEDIT, ce se va studia mai tarziu in cadrul acestui capitol.

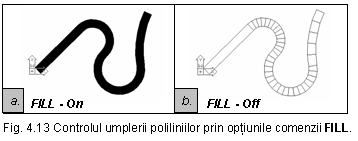

Deoarece in cadrul unui desen cu multe polilinii cu grosime diferita de zero, redesenarea imaginii afisate se poate face cu consum de timp, programul AutoCAD permite, prin comanda FILL (fig. 4.13) afisarea si plotarea doar a contururilor poliliniilor. Pentru a vedea efectul comenzii, desenul trebuie regenerat (REGEN).

Ø      Desenare curbe spline

Curbele Bezier, cuadratice sau cubice, numite generic curbe Spline, se pot desena specificandu-se o serie de puncte de date de ajustare (vertexuri) prin care trece curba, puncte care determina pozitiile punctelor de control

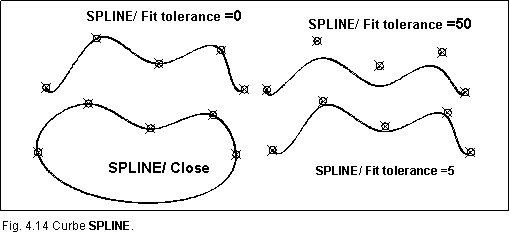

Curba se poate trasa prin puncte sau printre puncte (fig. 4.14). Aceasta optiune se numeste 'stabilirea tolerantei curbei' (Fit Tolerance) si este apelabila din sintaxa comenzii.
