Carnet de teren

Din aceste puncte au fost efectuate doua drumuiri inchise pe punctul de plecare.



Coordonatele bornelor folosite sunt in tabelul de mai jos.

Nr. Punct

X

Y

Z

CSA62

641122.768

313480.890

163.63

CSA64

640462.490

312053.188

159.44

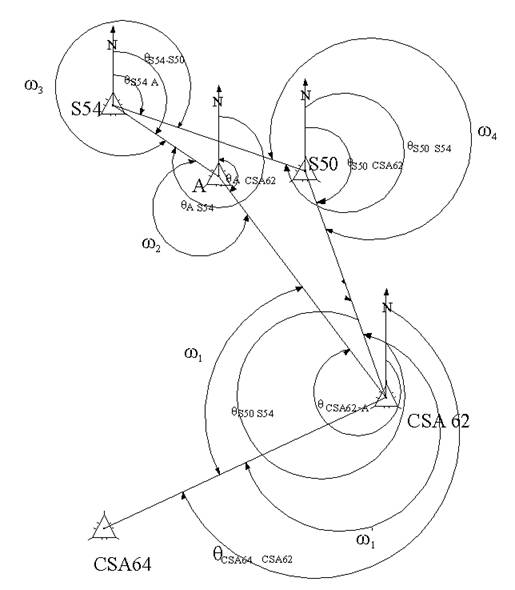

Figura 4.1 Schita drumuirii I.

Tabel. 4.1. Masuratori efectuate in drumuirea I.

Statia

Puncte vizate

Directii masurate

Nr. Unghi

Valoare unghi

Pozitia I

Pozitia II

Media

CSA62

CSA64

272.42.99

72.42.99

272.42.99

ω

86.29.61

A

358.72.50

158.72.70

358.72.60

A

CSA62

158.72.60

358.72.64

158.72.62

ω

178.87.35

S54

337.60.00

137.59.95

337.59.97

S54

A

137.59.90

337.59.90

137.59.90

ω

383.37.59

S50

120.97.34

320.97.40

120.97.37

S50

S54

320.97.42

120.97.54

320.97.48

ω

257.12.23

CSA62

178.09.84

378.09.71

178.09.77

CSA62

S50

378.09.80

178.09.60

378.09.70

ω

294.33.29

CSA64

272.43.05

72.42.97

272.43.01

Calculul orientarilor in drumuirea I.

θ =arctg =272 42 99

θ = θ =272 42 99+86 29 61

=358 72 60

θ = θ + ω -200 =358 72 60 +178 87 35 - 200

=337 59 95

θ = θ + ω - 200 - 400 = 337 59 95 +383 37 59 - 600

= 120 97 54

θ = θ + ω + 200 - 400 = 120 97 54 +257 12 23 - 200

= 178 09 77

θ = θ + ω + 200 - 400 = 178 09 77 +294 33 29 - 200

= 272 43 06

e= θ - θ = - 0 00 07

c= - e =0 00 07

q = = =0 00 01 ,75

Compensarea orientarilor in drumuirea I.

θ = θ +1*0 00 01 ,75=358 72 60 +0 00 01 ,75

=358 72 61 ,75

θ = θ +2*0 00 01 ,75=337 59 95 +0 00 03 ,5

=337 59 98 ,5

θ = θ +3*0 00 01 ,75=120 97 54 +0 00 05 ,25

=121 02 54 ,25

θ = θ +4*0 00 01 ,75=178 09 77 +0 00 07

=178 09 84

= θ +5*0 00 01 ,75=272 43 06 +0 00 08 ,75

=272 43 14 ,75

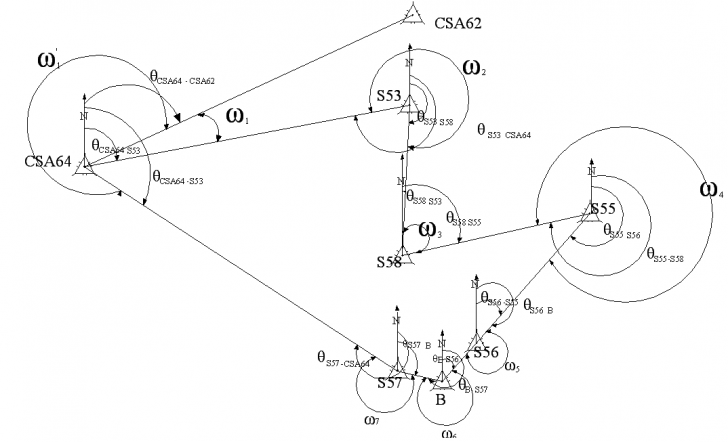

Figura 4.1 Schita drumuirii II

Tabel. 4.2. Masuratori efectuate in drumuirea II.

Statia

Puncte vizate

Directii masurate

Nr. unghi

Valoare

unghi

Pozitia I

Pozitia II

Media

CSA64

CSA62

72.43.06

272.43.00

72.43.03

ω

15.62.04

S53

88.05.00

288.05.00

88.05.03

S53

CSA64

288.05.00

88.05.04

288.05.02

ω

315.10.66

S58



203.15.68

3.15.68

203.15.68

S58

S53

3.15.69

3.15.67

3.15.68

ω

82.89.06

S55

86.04.70

286.04.78

86.04.74

S55

S58

286.04.73

86.04.75

286.04.74

ω

360.2337

S56

246.28.10

46.28.14

246.28.12

S56

S55

246.28.11

46.28.13

246.28.12

ω

4.66.03

B

250.94.11

50.94.19

250.94.15

B

S56

50.94.20

250.94.28

50.94.24

ω

263.93.97

S57

314.88.21

114.88.21

314.88.21

S57

B

114.88.14

314.88.20

114.88.17

ω

221.9838

CSA64

336.86.43

136.86.48

336.86.45

CSA64

S57

136.86.50

336.86.52

136.86.51

ω

335.5652

CSA62

72.42.96

272.43.02

72.42.99

Calculul orientarilor in drumuirea II.

θ =arctg =72 42 99

θ = θ =72 42 99+15 62 04

=88 05 03

θ = θ + ω +200 - 400 =88 05 03 +315 10 66 - 200

=203 15 69

θ = θ + ω - 200 = 203 15 69 +82 89 06 - 200

= 86 04 75

θ = θ + ω + 200 - 400 = 86 04 75 +360 23 37 - 200

= 246 28 12

θ = θ + ω + 200 - 200 = 246 28 12 +4 66 03 - 200

= 250 94 15

θ = θ + ω - 200 = 250 94 15 +263 93 97 - 200 - 200

= 314 88 12

θ = θ + ω - 200 = 314 88 12 +221 98 38 - 200

= 336 86 40

θ = θ + ω - 200 - 400 = 336 86 40 + 335 56 52 - 600

= 72 42 92

e= θ - θ = 72 43.03 - 72 42 92 = 0 00 11

c= - e = - 0 00 11

q = - = - =-0 00 01 ,57

Compensarea orientarilor in drumuirea II.

θ = θ +1*0 00 01 ,57=358 72 60 +0 00 01 ,75

=358 72 61 ,75

θ = θ +2*0 00 01 ,57=203 15 69 +0 00 03 ,14

=203 15 72 ,14

θ = θ +3*0 00 01 ,57=86 04 75 +0 00 04 ,71

=86 04 79 ,71




θ = θ +4*0 00 01 ,57=246 28 12 +0 00 06 ,28

=246 28 18 ,28

θ = θ +5*0 00 01 ,57=250 94 15 +0 00 07 ,85

=250 94 22 ,85

θ = θ +6*0 00 01 ,57=314 88 12 +0 00 09 ,42

=314 88 21 ,42

θ = θ +7*0 00 01 ,57=336 86 40 +0 00 11

=336 86 51

= θ +8*0 00 01 ,57=72 42 99 +0 00 12 ,57

=72 43 11 ,57

Tabel 4.3. Cresterile de coordonate provizorii in drumuirea I.

Latura

Orientarea θ

Cos θ

Sin θ

Distanta

Cresteri de coordonate

de la

dx(m)

dy(m)

CSA

A

358.72.61,75

0,791707

0,603837

618,55

-373,503

493,05

A

S

337.59.98,5

0,5568860

-0,830588

284,00

-235,887

158,15

S

S

121.02.54,25

-0,323563

0,946206

453,17

428,792

-146,62

S

CSA

178 .09.84

-0,9414

-0,3372906

536,01

180,79

-504,60

∑d = 1891,73

∑dx=0,192

∑dy=0,02

Calculul corectiei unitare pe metrul liniar pentru X.

q = = =-0,0001

Calcul cresterilor de coordonate compensate.

δX = δX + q *d = -373,503+(-0,0001)* 618,55= -373,564

Calculul corectiei unitare pe metrul liniar pentru Y.

q = = =-0,00001

Calcul cresterilor de coordonate compensate.

δY = δY + q *d = 493,05+(-0,00001)* 618,55= 493,043

Tabel 4.4. Calcul cresterilor de coordonate compensate in drumuirea I.

Latura

Distanta

Cresteri de coordonate provizorii

Corectia

Cresteri de coordonate compensate

de la

dx(m)

dy(m)

q

q

dx(m)

dy(m)

CSA

A

618,55

-373,503

493,05

-0,0618

-0,0061

-373,564

493,043

A

S

284,00

-235,887

158,15

-0,0284

-0,0028

-235,915

158,147

S

S

453,17

428,792

-146,62

-0,0453

-0,0045

428,746

-146,624

S

CSA

536,01

180,79

-504,60

-0,0536

-0,0053

180,736

-504,605

Tabel 4.5. Cresterile de coordonate provizorii in drumuirea II.

Latura

Orientarea θ

Cos θ

Sin θ

Distanta

Cresteri de coordonate

de la

dx(m)

dy(m)

CSA

S

358.72.61,75

0,186591

0,982437

913,1

897,063

170,376

S

S

203.15.72,14

-0,9987755

-0,494708

416,35

-451,64

-415,84

S

S

86.04.79,71

0,308325

0,95128

534,96

506,994

164,941

S

S

246 .28.18,28

-0,752482

-0,658611

502,45

-330,919

-378,084

S

B

250.94.22,85

-0,7001936

-0,713953

120,51

-84,38

-86,038

B

S

314.88.21,42

0,231961

-0,972724

116,79

27,09

-113,604

S

CSA

336.86.51

0,546825

-0,837246

1031,51

-863,627

564,055

∑d = 3635,67

∑dx=0,151

∑dy=0,077

Calculul corectiei unitare pe metrul liniar pentru X.

q = = =-0,00004

Calcul cresterilor de coordonate compensate.

δX = δX + q *d = 897,063+(-0,00004)* 913,1= 897,038

Calculul corectiei unitare pe metrul liniar pentru X.

q = = =-0,00002



Calcul cresterilor de coordonate compensate.

δY = δY + q *d = 170,376+(-0,00001)* 913,1= 170,357

Tabel 4.6. Calcul cresterilor de coordonate compensate in drumuirea II.

Latura

Distanta

Cresteri de coordonate provizorii

Corectia

Cresteri de coordonate compensate

de la

dx(m)

dy(m)

q

q

dx(m)

dy(m)

CSA

S

913,1

897,063

170,376

-0,036

-0,018

897,038

170,376

S

S

416,35

-451,64

-415,84

-0,016

-0,08

-451,656

-415,848

S

S

534,96

506,994

164,941

-0,021

-0,01

506,972

164,930

S

S

502,45

-330,919

-378,084

-0,02

-0,01

-330,898

-378,094

S

B

120,51

-84,38

-86,038

-0,004

-0,002

-84,384

-86,04

B

S

116,79

27,09

-113,604

-0,004

-0,002

27,085

-113,606

S

CSA

1031,51

-863,627

564,055

0,041

-0,02

-863,585

564,034

Tabel 4.7. Coordonatele definitive X si Y ale punctelor noi.

Coordonatele punctelor

Nr. punct

X

Y

A

641615.815

313107.389

B

639871.565

313030.097

S

641627.423

313300.211

S

640632.77

312950.19

S

641773.944

312871.524

S

640333.425

313447.16

S

639955.946

313116.136

S

639898.613

312916.504

S

640216.88

312929.55

Indesirea altimetrica

Pentru determinarea cotelor celor 9 puncte se executa doua drumuiri de nivelment geometric de ordinul II de precizie cu portee intre 15-20 m.

Tabel 4.8. Masuratori si compensari ale diferentelor de nivel in cele doua drumuiri.

Latura

Δh

Distanta

orizontala

Corectia

Δh

Cota punctelor

de la

Nr. punct

Z

Drumuirea I

CSA

A

14,296

618,618

0,007

14,303

A

177,933

A

S

13,681

284,031

0,003

13,684

B

176,1235

S

S

-9,435

453,215

0,004

-9,431

S

182,186

S

CSA

-18,553

536,057

0,006

-18,547

S

164,583

Drumuire II

∑h = -0,02

∑d = 1891,73

k=0,00001

S

191,617

CSA

S

5,139

913,157

0,004

5,143

S

163,976

S

S

0,235

416,376

0,001

0,236

S

173,424

S

S

-0,841

534,993

0,002

-0,843

S

175,466

S

S

9,446

502,481

0,002

9,448

S

164,793

S

B

2,699

120,517

0,0005

2,6995

B

S

-0,658

116,797

0,0005

-0,6575

S

CSA

-16,039

1031,574

0,004

-16,035

-0,017

∑d = 3635,67

k=0,000004
