Dimensionarea retelei de distributie in incinta consumatorului



3.2 Alegerea conductelor, dimensionarea si verificarea sectiunii conductoarelor

Alegerea conductelor

La alegerea si montarea conductelor electrice si accesoriilor trebuie respectate conditiile normativelor I7-02 si PE107, ale producatorilor si cele din agrementele tehnice

Material conductor, recomandari de utilizare

Trebuie utilizate conductoare, cabluri sau bare din (1) Cupru si/sau (2) Aluminiu. Folosirea cuprului este obligatorie (1) alimentarea receptoarelor de importanta deosebita – bloc operator si similar, iluminat de siguranta de tip 1 sau 2, instalatii de prevenire si stingere a incendiilor; (2) in spatii cu mediu corosiv; (3) pe utilaje mobile, supuse vibratiilor permanente sau socurilor; (3) la instalatiile de protectie contra socurilor electrice (SR CEI 60364-4-4); (4) la circuitele de comanda, automatizare, masura si semnalizare; (5) in spatii cu atmosfere explozive (SR CEI 60079-14)

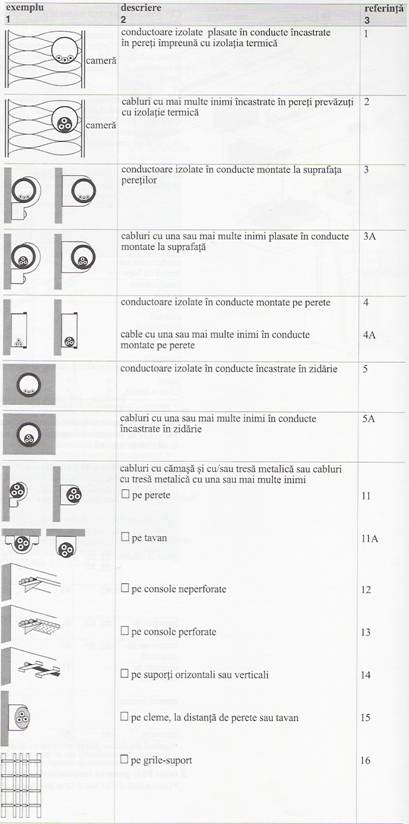

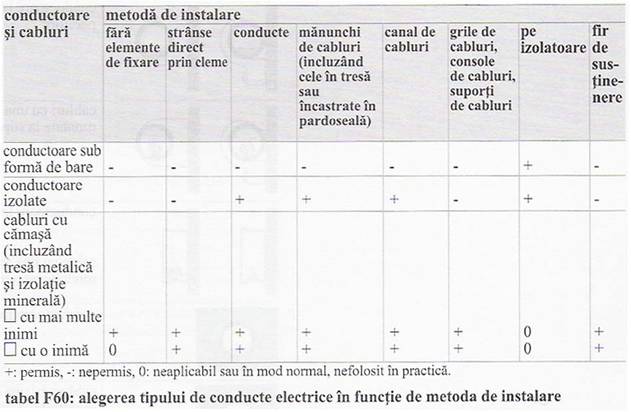

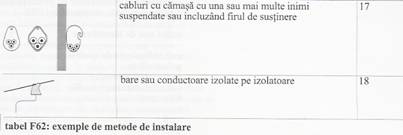

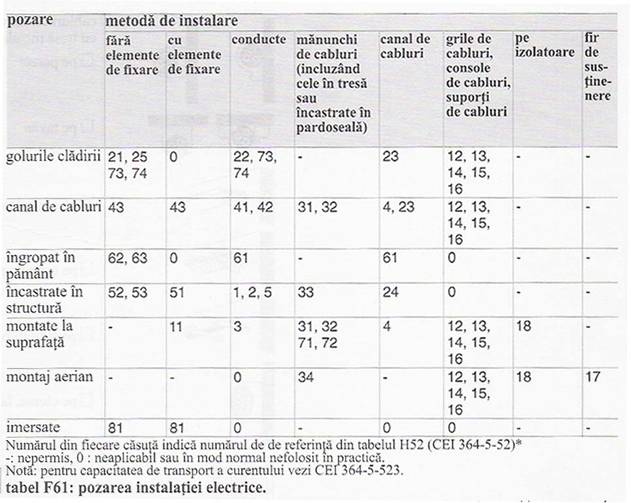

Tipuri de conducte, recomandari de utilizare. Sisteme de pozare si montare

Tipul conductelor electrice pentru distributia in incinta consumatorului si modul de pozare trebuie alese in functie de influentele externe pe baza prevederilor din I7-02, Anexa 3.

Simbolizarea conductelor, codul culorilor.


Conducte electrice montate liber in exteriorul cladirilor

              - conductoare neizolate sau izolate (cu izolatia rezistenta la intemperii si la eventualul mediu coroziv).

              - montaj pe peretii exteriori ai cladirilor, pe suporturi de acoperis, pe stalpi (PE 106). Se fixeaza pe izolatoare de exterior fixate pe suporturi incombustibile, la distante de max. 4 m. Se interzice utilizare arborilor drept suport. Se respecta distante minime fata de elemente de pe traseul conductelor.

Conducte electrice montate liber in interiorul cladirilor

              - conductoare neizolate– linii de contact, magistrale de distributie, medii corosive pentru izolatia conductelor, conductoare de protectie PE) sau izolate

              - in incaperi din categoriile BE1a, BE1b sau BE2, fara posibilitatea atingerii de catre oameni, fara pericol de deteriorare mecanica. Montare pe izolatoare sau pe alte elemente speciale de fixare sau sustinere, la distante intre 0,4 – 1,5 m, functie de sectiunea conductorului. Coborarile se executa cu conductoare izolate si protejate mecanic la inaltime sub 2,5 m de la pardoseala.

Conducte electrice protejate in tuburi, tevi, plinte, profile mecanice usoare sau instalate in goluri ale elementelor de constrcuctie.

              - conductoare izolate.

              - conductele electrice ale aceluiasi circuit, inclsuiv conducta de protectie PE se introduc in acelasi element de protectie. Se admite instalarea in acelasi element d eprotectie a conductelor ce apartin mai multor circuite (in anumite conditii – I7-02, art. 5.1.66)

              - diametru corespunzator al tubului de protectie, in functie de tipi, sectiune si numar de conducte.

              - tuburi speciale pentru instalatii electrice, din materiale plastice sau din metal, rigide sau flexibile. Pentru protectie mecanica superioara sau diametre mai mari se admite folosirea tevilor pentru instalatii din material plastic sau metal. Tipuri – PVCY, PVC-U, PP, Pid, respectiv PEL, T

Conducte punte (INTENC)

              - inglobat in tencuiala sau instalate in golurile canalelor elementelor din beton

              - aparent pe trasee ferite de deteriori mecanice

              - sub pardoseli peste plansee incombustibile, protejate cu mortar de ciment impotriva deteriorarilor mecanice (sau de tipul 'cu manta intarita' – fara protejare cu mortar)

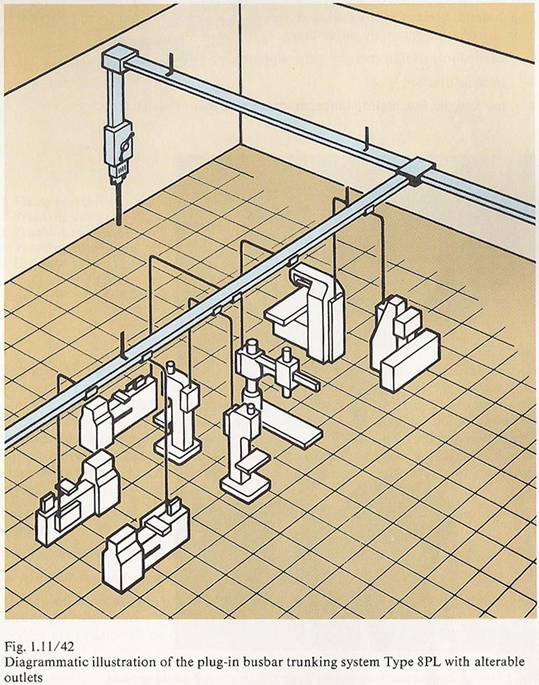

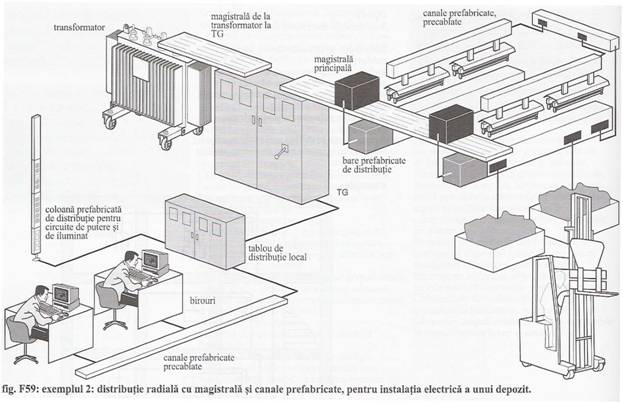

Bare electrice

              - in executie deschisa libera, inchisa (in canale sub pardoseala, in ghene, in pereti sau cutii din materiale incombustibile), capsulata.

              - pentru curenti mari, peste 60 A.

              - montare pe izolatoare sau pe suporturi de izolatoare, respectarea unor distante libere intre bare si intre izolatorii suporti, compensatoare flexibile d edilatatie (peste 30 m).

Cabluri electrice

              - conformitate cu normativul PE 107

Cordoane flexibile pentru instalatii electrice mobile

              - executie usoara, medie sau grea, in functie de pericolul de deteriorare mecanica


Dimensionarea si verificarea sectiunii conductoarelor

- sectiune tehnica, sectiune economica

- criterii pentru sectiunea tehnica, dimensionare, verificare



Criteriile de dimensionare/verificare pentru stabilirea sectiunii conductoarelor

            - stabilitatea termica in regim permanent sau intermitent

            - respectarea conditiilor de protectie la supracurenti a conductoarelor

            - respectarea conditiilor de protectie impotriva socurilor electrice

- conditia de cadere de tensiune

- conditia de sectiune minima (I7-02, Anexa 6)

- conditia la stabilitate termica in regim de scurta durata la pornire – pentru instalatiile electrice de forta

- conditia de scurtcircuit – stabilitate termica si dinamica – pentru barele electrice de faza

Conductorul de faza

Conductorul neutru N

Conductorul de protectie PE si conductorul de protectie si neutru PEN

- criteriul economic (retea de distributie, tensiuni peste 1 kV)

- relatii de dimensionare

- relatii de verificare

Sectiunea tehnica

        stabilitate termica in regim permanent

                  conducta, sectiune, curent admisibil de catalog   Ima catalog

                        conditii reale de pozare, curent admisibil corectat           Ima real=K·Ima catalog

                        se alege acea sectiune de condutor pentru care  Ima real≥Icerut

Coeficientii de corectie – conform CEI 364-5-52 – [Schneider]

(a) conductoare pentru circuite aparente K= K1∙ K2∙ K3

            K1 – modul de pozare

                        - direct in materiale termoizolatoare

                        - conducte de protectie in materiale termoizolatoare

                        - cabluri multifilare

                        - in cavitati din constructie, nise de cabluri inchise

                        - pe suprafata plafonului

                        - alte cazuri

            K2 – influenta reciproca dintre doua circuite aflate in imediata apropiere

                        - incastrate sau ingropate in pereti

                        - un singur strat pe perete, pardoseala sau suporturi neperforate

                        - un singur strat pe plafon

                        - un singur strat pe suporturi perforate

                        - un singur strat pe suporturi de cabluri, console

                        - pentru mai multe straturi se aplica un multiplicator 0,80-0,73-0,70

            K3 – influenta temperaturii, conform tipului de izolatie

(b) conductoare pentru circuite ingropate K= K4∙ K5∙ K6∙ K7

            K4 – modul de pozare

                        - conducte de protectie din ceramica, tuburi, mulaje decorative

                        - alte cazuri

            K5 – influenta reciproca dintre doua circuite aflate in imediata apropiere

                        - numarul de circuite

                        - pentru mai multe straturi se aplica un multiplicator 0,80-0,73-0,70

            K6 – influenta tipului de sol in care este ingropat cablul

            K7 – influenta temperaturii solului




        pierderea de tensiune efectiva pe traseul de alimentare de la PD la receptoare

- pentru circuitele receptoarelor de lumina;

- pentru circuitele receptoarelor de forta;

- pentru motoare se calculeaza valoarea suplimentara si in regim de pornire;

- pentru coloane;

- insumare de la PD la fiecare receptor. Programele de calcul – de ex. Ecodial II fac aceasta determinare in mod automat. La un calcul manual, data fiind complexitatea calculului, se pot considera doar situatiile cele mai dezavantajoase – putere si lungime mare, sectiune mica.

- se compara valoare totala efectiva cu cea admisibila        ∆Uefectiv≤∆Uadmisibil.

     Daca DA, sectiunea aleasa este corespunzatoare. Daca NU, se va adopta o sectiune imediat superioara.

- valori admisibile: bransament: 3% lumina, 5% forta; post trafo propriu: 8% lumina, 10% forta; 12% suplimentar la pornirea motoarelor.

        rezistenta mecanica la executie si exploatare

- sectiunile minime admisibile sunt mentionate in I7-02, Anexa 6.

        stabilitate termica in regimul de scurta durata la pornirea motoarelor

- se calculeaza densitate de curent la pornire pe conductorul de faza si se compara cu cea admisibila          Jp efectiv≤ Jp admisibil.

     Daca DA, sectiunea aleasa este corespunzatoare. Daca NU, se va adopta o sectiune imediat superioara.

- valori admisibile: 20 A/mm2 pentru aluminiu, 35 A/mm2 pentru cupru

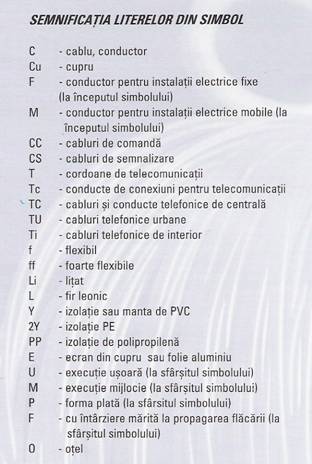

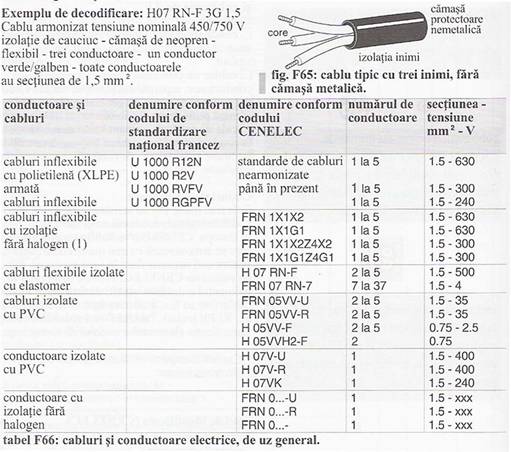

Tipuri si notatii pentru cabluri si conducte electrice

Informatii catalog ICE Bistrita

Cabluri de energie

CCBYY – cablu de bransament, cu conductor concentric, pentru legatura monofazata intre stalpul de tensiune si consumator

CYY; CYY-F – cabluri de energie, cu izolatie si manta de PVC

CYAbY; CyabY-F – cabluri de energie armate, cu izolatie si manta de PVC

Cabluri flexibile

MYUp; MYYUp, MYYU – cordoane in executie usoara, pentru conectarea aparatelor electrice de uz casnic

MYYM; MYEYM, MYYMEY – cordoane in executie mijlocie, pentru instalatii electrice semiindustriale

MYYMAc – cordoane de PVC armate, pentru aparate electrice de uz industrial

Conducte pentru instalatii fixe

FY – conducte cu izolatie de PVC pentru instalatii electrice fixe

FPYY – conducte punte, cu izolatie de PVC pentru instalatii electrice fixe (in instalatii electrice de iluminat si prize, fara tub de protectie)

Conducte flexibile

Myf – conducte flexibile izolate cu PVC, de tensiune nominala pana la 450/750 V

Bibliografie pentru completarea informatiei

Curenti maximi admisibili in regim permanent

            (Normativ I7-02, Anexa 7, 8, 9. Pentru cabluri – PE 107, extras in I7-02, Anexa 13 a, b)

Coeficienti de corectie in functie de temperatura mediului ambiant

            (Normativ I7-02, Anexa 10. Pentru cabluri – PE 107)

Verificare la stabilitate termica si dinamica in regim de scurtcircuit

            (curs, rel 5.26, 5.28, 5.29, 5.20, 5.36, 5.37 cu textele aferente)

Sectiunea economica (pentru reteaua de distributie in incinta consumatorului)

            (curs, pag. 176-177, rel 5.38–5.40)

Codul culorilor

            (Normativ I7-02, cap. 5.1, pag. 89-95, pag. 100)

Sisteme de pozare si montare

            (Normativ I7-02, pag. 101–122; Cataloage producator Gewis, Obo-Bettermann, Legrand)

Nota:

Exemplificarile sunt preluate din Manualul instalatiilor electrice, Schneider Electric, cu acordul Schneider Electric Romania si din Seip, Electrical Installations Handbook, Siemens (Fig. 1.11/42).
