 Instalatie cu sonda externa fara “Clima Manager”

   Este un tip de instalatie avand caracteristici superioare fata de cel dotat cu un simplu cronotermostat. Are avantajul ca se instaleaza usor, si in acelasi timp foloseste o sonda externa pentru a putea efectua o reglare de tip climatic, fiind capabila sa depaseasca limitele functionarii de tip ON-OFF.



   Pentru a putea lega sonda externa este necesara o cartela de intefata care se introduce direct pe placa electronica de control THW a cazanului (la cateva modele aceasta cartela este deja conectata la cazan prin intermediul unei borne speciale).

   Pentru alegerea si verificarea curbei termice in functie de  tipul de instalatie a se vedea pagina 5.

   Prin echipament avem la dispozitie o familie de curbe pentru reglarea climatica, din care se alege cea porivita cu tipul de instalatie de reglat.

   Pentru a putea alege curba potrivita se pot prezenta doua situatii diferite.

   In cazul unui cazan dotat cu o placa electronica ACO este suficienta folosirea interfetei cazanului pentru programarea parametrilor de functionare .

   In cazul in care cazanul nu este dotat cu o placa electronica ACO, ci doar cu o placa electronica cu microprocesor, pentru programarea parametrilor de functionare, este necesar sa se conecteze aparatul  Clima Manager la  bornele A. Dupa programare, Clima Manager-ul  poate fi scos din functiune, iar cazanul va functiona comandat numai de  cronotermostat.

   Configuratia in exemplul de alaturi (zona unica de temperatura ridicata ) cere doar conectarea sondei externe la cartela de interfata si a unui cronotermostat la bornele cazanului. In acest caz se obtine un nivel optim de confort, deoarece asa cum am explicat la pagina 5 termoreglarea climatica este cea care garanteaza cel mai bun confort climatic.

ACCESORII DISPONIBILE MTS

Cantitate

Cod

Descriere

1

3318151

Kit cartela interfata si sonda externa

1

706360

Cronotermostat MICROCONTROL  (ARISTON)

1

706372

Cronotermostat MICROCONTROL (RADI-SIMAT)




placa THW

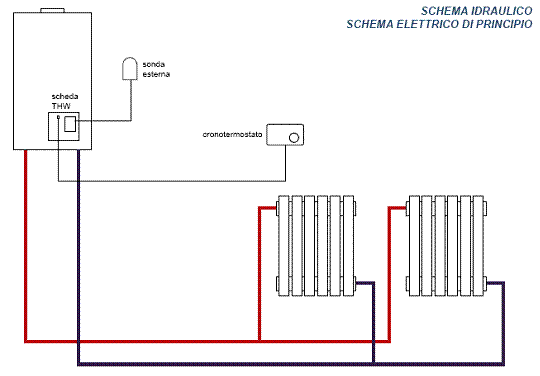

Schema hidraulica

                   Schema electrica de principiu



cronotermostat



sonda externa



sonda externa



cronotermostat



placa cazan THW

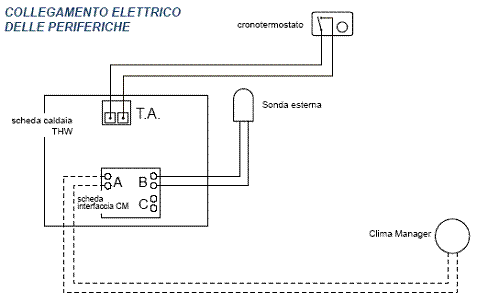

Conectarea electrica a perifericelor




                NOTA!

Conectarile TREBUIE sa fie efectuate cu intrerupatorul general extern de la cazan, oprit  pentru a nu deteriora cartela de interfa
