Film flexibil cu strat de carbon aplicat (Flexible Printed Film)

Instalatii

+ Font mai mare | - Font mai mic



Film flexibil cu strat de carbon aplicat

(Flexible Printed Film)

Va multumim ca ati ales cel mai confortabil si mai sigur sistem de incalzire din lume.

Instructiunile din acest manual de instalare au rolul de a va ajuta sa instalati simplu si fara greseli sistemul electric de incalzire prin pardoseala tip film flexibil imprimat.

Acest echipament va fi instalat numai de personal calificat care este familiarizat cu constructia, modul de operare al sistemului si riscurile la care se expune

Instalarea acestui sistem va fi facuta numai in acord cu prezentele instructiuni si normativele in vigoare

Cuprins

1. Introducere.

2. Componenta sistemului electric de incalzire prin pardoseala tip film flexibil imprimat.

3. Masuri de siguranta.

4. Instructiuni de instalare:

• Instructiuni generale de instalare

• Instalare sub parchet

5. Marcaje si documente.

6. Modelul instalalatiei electrice  a sistemului de incalzire

7. Controale. Accesorii

8. Probleme de functionare

9. Lista de produse.



1. Introducere.

Stimate cumparator!

Acest simbol indica posibilitatea producerii unui incendiu in cazul in care instructiuni specifice nu sunt urmate





Bine ati venit in minunata lume a incalzirii prin pardoseala IHS.

Trupul tau, familia si prietenii iti vor multumi pentru optiunea de a cumpara sistemul de incalzire cel mai confortabil si mai eficient din toata gama incalzirilor prin pardoseala.

Sistemul de incalzire IHS nu este complicat de instalat, insa este esential sa urmariti cu atentie instructiunile de instalare pentru a obtine rezultatele optime in cea mai confortabila maniera, respectiv pentru a lua toate masurile de siguranta impuse.

          Cand planuiti sa instalati un sistem electric de incalzire sub pardoseala primul pas este sa determinati scopul in care va fi folosit. Sistemul poate fi folosit ca sursa primara de incalzire sau ca sursa secundara, pentru confort. In caz de folosire ca sursa primara performantele sistemului trebuie sa suplineasca pierderile de caldura prin acoperis, ziduri, podea, ferestre. Temperatura exterioara si calitatea izolarii locuintei dicteaza marimea pierderilor de caldura.  Pentru inlaturarea oricarui dubiu este indicat sa consultati un expert.

          Al doilea pas este sa planificati aranjamentul filelor imprimate in camerele locuintei. Este de retinut ca, de obicei, din suprafata totala utila se acopera in jur de 80%.

          Cel de al treilea pas, privind estimarea costurilor, se face in raport de tarifele locale la electricitate. Pentru aceasta masurati suprafata filmelor imprimate, apoi inmultiti cu puterea nominala pe metru patrat (ex. 150 w/m.p.) si veti afla puterea instalata a sistemului. Ciclul de incalzire estimat in locuinte normal izolate este de 20% in sarcina si 80% in stand-by.

2. Componenta sistemului electric de incalzire prin pardoseala tip film flexibil imprimat.

Doza (panoul) de conexiuni electrice

Doza este zona in care se fac jonctiunile electrice catre cablurile filmului imprimat. Ea trebuie instalata deasupra nivelului podelei (de regula la 30 cm). Alimentarea electrica a sistemului se trece printr-un termostat intermediar ce poate fi instalat separat pentru fiecare camera.

Unitatea de control – termostatul

Toate conexiunile electrice, sigurantele si intrerupatoarele trebuie sa respecte normativele in vigoare

Termostatul permite ca temperatura fiecarei camere in care este instalat sa fie controlata.

1. Amplasarea termostatului: Termostatul va fi instalat cat mai departe posibil de surse de caldura cum ar fi : lumina solara, ferestre, radiatoare, alte surse de caldura, usi deschise ce ii pot afecta capacitatea de a prelua temperatura ambientala in mod corespunzator (inaltime cca 1.5 metri de la nivelul pardoselii).

2. Termostatul are doi senzori:

i. senzor de ambient , incorporat

ii. senzor de pardoseala

           Amplasati senzorul de podea in spatiul liber ramas intre doua filme alaturate, la o distanta de 50 cm fata de perete. Nu suprapuneti senzorul cu elementul de incalzire. Senzorul de pardoseala are un mecanism de

siguranta care comanda inchiderea alimentarii sistemului in cazul in care temperatura podelei depaseste limitele prescrise in setarile din termostat, putand dauna astfel materialelor din lemn, plastic sau covoare.

3. Termostatul mentine temperatura dorita si presetata, atat a camerei, cat si a pardoselii

4. Doua cabluri electrice fac legatura intre termostat si doza de conexiune. Aceste cabluri furnizeaza curentul catre sistemul de incalzire (maro si albastru). Termostatul trebuie sa fie bipolar, un pol pentru faza (culoarea maro) si un alt pol pentru nul (culoarea albastra), respectiv sa fie echipat cu un intrerupator manual cu doua pozitii (inchis / deschis)

5. IMPORTANT- Toate conexiunile electrice vor fi foarte bine stranse (infiletate) pentru a preveni orice contact electric slab







3. Masuri de siguranta.

Masuri generale de siguranta

Acest simbol indica posibilitatea producerii electrocutarii in cazul in care instructiuni specifice nu sunt urmate

Aceste masuri de siguranta sunt acoperitoare pentru diferitele metode de instalare a sistemului IHS de incalzire prin pardoseala

Acest produs a fost construit avandu-se in vedere intotdeauna siguranta consumatorului. Dar, deoarece opereaza electric, o serie de precautii trebuiesc luate, in special in timpul instalarii. De aceea va rugam sa cititi cu atentie si sa urmati aceste instructiuni pentru siguranta tuturor celor implicati.

Masuri de siguranta in timpul instalarii

1.     nu cutati sub nici o forma filmul

2.     filmele  vor fi intinse pe o suprafata neteda rezultata in urma asezarii suportului izolator de polistiren extrudat cu grosime de 3 – 5 mm, curatata de rugozitati ce pot strapunge materialul, fixandu-se de aceasta cu o banda adeziva sau alte mijloace similare

3.     nu vor fi instalate filmele  la o distanta mai mica de 30 mm de parti conductive (ex: conducte, tevi de apa)

4.     nu se instaleaza filmul pe o baza inflamabila sau care sufera de igrasie

5.     nu se amplaseaza filmele la o distanta mai mica de 15 cm in raport cu radiatoare fierbinti, camine de foc, seminee, sobe, focare

6.     nu se instaleaza filmele sub pereti, pereti despartitori, divizari; nu se instaleaza in zone unde, pe viitor, se preconizeaza constructia acestor elemente

7.     nu va fi instalat in zone unde vor fi amplasate elemente de mobilier, utilaje, a caror toleranta (spatiu liber) fata de podea este zero impiedicand astfel emisia caldurii

8.     nu va fi strapunsa izolatia electrica a sistemului, nici in timpul instalarii, nici dupa

9.     nu se instaleaza in cazul in care filmele sunt cutate si in nici un caz atunci cand rola de film nu este desfacuta (in ultimul caz exista riscul defectiunii complete)

10.nu se suprapun sub nici o forma filmele

11.filmul se va aseza cu zona vizibila a conductorilor de cupru laterali orientata in sus

12.alte cabluri electrice sau tevi nu vor fi instalate sub podea impreuna cu filmele

13.filmele vor fi instalate numai in interiorul locuintelor, si nu in afara acestora

14.sistemul de incalzire pe baza de film flexibil este conceput sa functioneze in medii uscate, astfel incat instalarea se va face in consecinta si nu mai jos de o temperatura ambientala de 3 grade Celsius; sistemul nu este recomandat pentru camere cu umiditate ridicata (ex: bai); in cazul in care doriti acest mod de instalare, peste film se va aseza si conecta in scop de protectie o plasa de impamantare

15.nu se foloseste strat izolator de tip celulozic (carton, hartie, pluta)



Masuri de siguranta la efectuarea conexiunilor electrice

1. Toate jonctiunile electrice ale sistemului de incalzire trebuie sa indeplineasca codurile si regulile nationale de securitate

2. Circuitul electric ce alimenteaza sistemul nu va fi conectat si la alti consumatori electrici

3. Conectati toate unitatile de incalzire in paralel. Va veti asigura ca  totalul puterii nominale nu depaseste 80% din capacitatea instalata a liniei. Fiecare film are imprimat pe margine coduri care specifica voltajul si puterea nominala.

4. Puteti opta sa dirijati conductorii catre termostat fie prin intermediul dozei (panoului) de conexiune, conform figurii alaturate, daca aveti filme la distante mari unul de celalalt, fie in mod direct.

6. Filmele de incalzire sunt sisteme electrice, de aceea este recomandat sa folositi un electrician calificat pentru realizarea tuturor conexiunilor si legaturilor. Daca alegeti sa instalati personal, asigurati-va ca intelegeti si sunteti in acord cu toate codurile si standardele. Daca aveti ezitari asupra oricareia dintre explicatiile din prezentul manual solicitati ajutorul unui electrician calificat.

Conductorii electrici intre plasele incalzitoare, intre acestea si termostat, precum si intre termostat si tabloul electric vor fi in acord cu instructiunile din normativele in vigoare

Atentie – Risc de electrocutare, incendiu sau topire a izolatiei conductorilor electrici daca acestia nu sunt dirijati la o distanta minima de 51 mm in raport cu marginile filmelor. Urmariti instructiunile de instalare pentru a observa modul de asezare a conductorilor

Instructiuni de manuire in timpul depozitarii:

1. Filmele  sunt impachetate in cutii de carton.

2. Nu asezati obiecte grele peste cutiile de carton deoarece pot deteriora filmele

3. Fiti atenti sa nu deteriorati cutiile in timpul transportului.

4. Filmele despachetate vor fi depozitate intr-un loc uscat si fara praf



































4. Instructiuni de instalare



Instructiuni generale de instalare



1.     Filmul poate fi scurtat dupa dorinta taind cu foarfeca sau cutterul de-a lungul spatiului liber dintre doua elemente rezistive de carbon (vezi figura ). Conductorul expus va fi izolat in conformitate cu instructiunile urmatoare

2.     Acoperiti cu banda adeziva (destinata izolarii legaturilor electrice) capetele neizolate ale conductorilor de cupru la care nu vor fi atasati conectori. Banda adeziva va fi taiata astfel incat, prin aplicarea sa, capatul neizolat sa fie protejat pe o distanta minima de 4 mm in toate directiile. (vezi figura). Interzice-ti razuirea foliei in zona conductorilor.

3.     Masurati (cu ohmetrul) rezistenta unei bucati de film ce urmeaza a fi instalata atat inainte, cat si dupa, urmarind ca valorile obtinute sa fie aceleasi.

4.     Conectorii folositi pentru asigurarea contactelor electrice cu conductorii laterali ai filmului sunt de tipul ”crimpati” – Solderless Tyco/AMP Termi-Foil electrical crimp connector (vezi figura)

5.     Folositi intodeauna conductori electrici din cupru

6.     Conductorii electrici tip NM sau NMC fara o a doua izolatie

metalica nu sunt adecvati pentru instalarea acestui produs.

7.     Pe traseul film – termostat cablurile electrice nu trebuie sa aiba contact sub nici o forma cu parti ale filmului

8.     Un conector va fi folosit (crimpat) numai o singura data (nu se va refolosi)

9.     Dezizolati cablul electric la capatul ce se va atasa conectorului si introduceti-l (singur sau in pereche, dupa caz) in inelul cilindric de etansare al conectorului

10.Conectorul va fi crimpat pe conductorul filmului, clestele de sertizat aplicand strangerea din doua directii, la unghi de 450 (pe axe perpendiculare – vezi figura)

11.Pentru strangerea conectorilor va fi folosit un cleste de sertizat tip Safe-T-Flex (vezi figura). Verificati ca degajarea inelului dupa inchiderea conectorilor sa nu depaseasca

1.25 – 1.4 mm. Conectorul va fi pozitionat pe conductorul filmului astfel incat modelul “W” al matritei sa fie de aceeasi parte___________________

12.Dupa strangerea conectorilor va fi verificata intotdeauna continuitatea instalatiei

13.Intreaga zona de contact va fi izolata cu mastic cauciucat de tipul 3M 2210. Se vor taia doua foite dreptunghiulare de mastic ce vor fi aplicate dedesubtul si deasupra punctului de contact (vezi figura ). Masticul trebuie sa acopere minim 3 cm in josul punctului de contact cablu electric-inel de etansare si minim 2 cm in celelalte directii. In final, peste mastic se va aplica o banda adeziva izolatoare  ce va

depasi marginile masticului cu 1 cm.

In zona acestui ansamblu izolatia de polistiren va fi degajata creandu-se un locas.

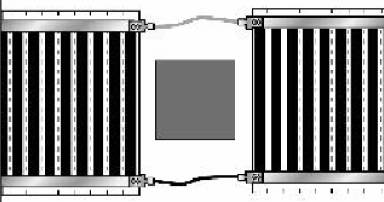

14.In cazul unui obstacol procedati ca in figura urmatoare

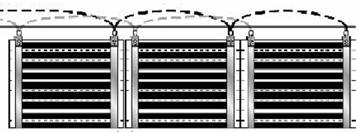

15.Modul de legare a filmelor in paralel este urmatorul




Instalare sub parchet, mocheta, linoleum sau podea din lemn

Atentie : nu suprapuneti filmele

Sectiune

1.     Parchet laminat

2.     Folie de polietilena

3.     Film flexibil imprimat

4.     Izolatie de polistiren extrudat de grosime 3 – 5 mm

5.     Strat de baza (din constructie)

In timpul instalarii sistemului electric de incalzire nu asezati, peste acesta, unelte grele sau cu muchii taietoare, ori alte lucruri de natura sa strapunga invelisul izolator. Nu circulati peste filme. Daca este necesar este de preferat sa fiti descultat.

1. Curatati corespunzator podeaua de toate resturile si de praf.

2. Fiti siguri ca suprafata este curata si libera de orice obiet care ar putea strapunge  elementul incalzitor, producand pagube acestuia sau elementului izolator. Se va verifica planeitatea suprafetei suport. Daca aceasta prezinta denivelari  mai mari de 3-5 mm, in cazul instalarii parchetului este recomandat sa turnati o sapa autonivelanta.

3. Sub film se va intinde o izolatie termica pentru a obtine cele mai bune rezultate. Materialul izolator trebuie sa fie de tipul polietilenei extrudate sau corespunator (acelasi material ca pentru izolare sub parchet, sub forma de placi) cu o grosime de cca 4 (3-6) mm. Placile de polistiren se vor fixa cu banda adeziva lata (de hartie)

4. Intindeti filmele peste izolatie urmarind ca :

i. Filmele sunt intinse, nu prezinta cute sau ondulari ce pot produce cute la instalarea parchetului. Distanta minima intre marginile filmelor este de 5 mm.

ii. Fixati filmul de stratul izolator cu adeziv de hartie, fara ca acesta sa se suprapuna cu elementele rezistive de carbon

iii. Nu lasati aer intre film si izolatie.

iv. Exista o distanta minima de 10 cm intre film si ziduri .

v. Cablurile electrice nu se vor suprapune / intersecta cu filmul de incalzire.

vi. Peste filmul ce a fost asezat se va circula fara incaltaminte

5. Amplasati senzorul de podea in spatiul liber ramas intre doua filme alaturate, la o distanta de 50 cm fata de perete. Nu suprapuneti senzorul cu elementul de incalzire.

6. Marcati legaturile electrice pe o schita pe care ati figurat modul de amplasare a filmelor.

i. Masurati si notati rezistenta sistemului de incalzire (folositi un ohmetru).

ii. Masurati si notati valoarea izolatiei.

10. Conectati in PARALEL toate cablurile sistemului incalzitor, iar de la ultimul film catre doza electrica de conexiuni (vezi figura pct.15 anterior).

11. Peste filme se va aseza o folie de polietilena (0.2 mm) cu rol de bariera impotriva prafului ce se va fixa pe intreg perimetrul cu banda adeziva de hartie.

12. Alimentarea sistemului cu electricitate trebuie sa fie in acord cu toate prescriptiile tehnice.

13. Deschideti si lasati sistemul sa functioneze cel putin o ora pentru a va asigura ca este montat corespunzator

O data ce ati terminat cele aratate anterior (inclusiv valorile masurate au fost notate) se poate incepe asamblarea parchetului. Parchetul trebuie instalat peste film astfel incat aceasta va fi usor comprimata in stratul izolator, fara a lasa aer intre stratul izolator, film si parchet. Cand instalati parchetul se va folosi o piesa de plastic sau carton ce va fi inserata sub piesa de parchet ce se monteaza astfel incat atunci cand veti asambla, prin ciocanire, urmatoarea piesa, ciocanul va fi asezat pe aceasta piesa de plastic si nu pe film.

NOTA : grosimea maxima a parchetului ce permite functionarea eficienta a sistemului a fost stabilita, prin teste, la 18 mm; nu puneti covoare sau mochete peste parchete sub care exista incalzire in pardoseala, deoarece emisia de caldura se reduce.

Sectiune

1. Fundatie + Sapa de beton (din constructia originala)

2. Izolatie de poliester extrudat

3. Filmul flexibil de incalzire

4. Folie de polietilena

5. Parchet laminat

5. Marcaje si documente.

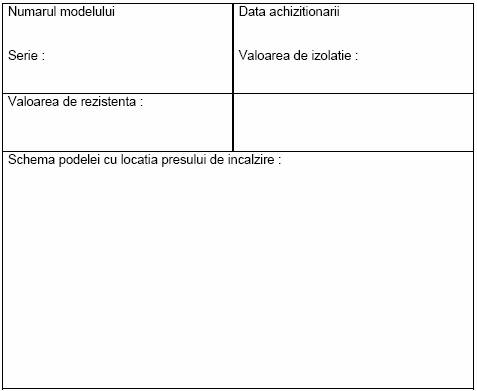

1. Lipiti o eticheta pe tabloul electric in care sa mentionati ca un sistem de incalzire in pardoseala este instalat in locuinta.

2. Notati si pastrati masuratorile aplicate sistemului de incalzire :

- amplasarea sistemului pe camere pentru localizare (schita, distante)

- modelul, numarul serial, data cumpararii si a instalarii

- valoarea rezistentei electrice

- valoarea izolatiei

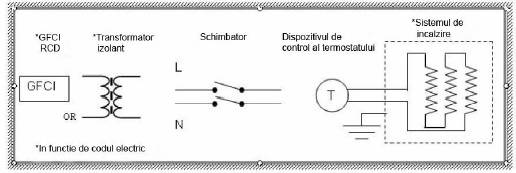

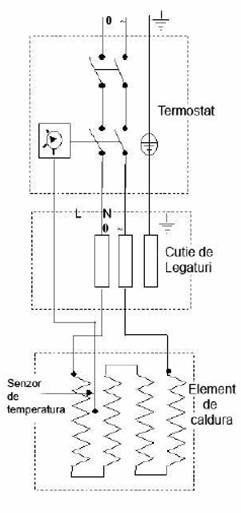

6. Modelul instalatiei electrice  a sistemului de incalzire

7. Controale. Accesorii

Filmele flexibile imprimate Ideal Heat sunt concepute si manufacturate la cele mai inalte standarde de siguranta. Ele indeplinesc urmatoarele standarde de certificare:

EN 60335-1 Safety of household and similar electrical appliances - Particular rules for routine tests referring to appliances

EN 60335-2-96:2002 - Household and similar electrical appliances - Safety - Part 2-96: Particular requirements for flexible sheet heating elements for room heating elements

EN 50366:2005 Household and similar electrical appliances - Electromagnetic fields - Methods for evaluation and measurement

armonizate prin

SR EN 60335-1:2003 Aparate electrice pentru utilizare casnica si scopuri similare. Securitate. Partea 1: Prescriptii generale

SR EN 60335-2-96:2004 , SR EN 60335-2-96:2004/A1:2004 Aparate electrice pentru uz casnic si scopuri similare. Securitate. Partea 2-96: Prescriptii particulare pentru elemente de incalzit flexibile pentru incalzirea locuintelor

SR EN 50366:2004 Securitatea aparatelor electrice pentru uz casnic si scopuri similare. Campuri electromagnetice. Metode de evaluare si masurare

Termostat recomandat -  cu senzor de podea si siguranta de protectie diferentiala incorporata.

8. Probleme de functionare

Problema

Cauza posibila

Remediu / Actiune

Fara caldura in sistem pe intreaga suprafata a camerei / pardoselii

Circuitul de alimentare este inchis

Resetati circuitul de alimentare. Daca acesta nu poate fi resetat, verificati daca este depasita puterea maxima suportata



Siguranta cu protectie diferentiala nu functioneaza

Resetati siguranta. Daca aceasta nu poate fi resetata, atunci exista o intrerupere a filmului. Folositi un ohmetru pentru a identifica filmul defect. Reparati conform instructiunilor.

Termostatul nu functioneaza

Verificati setarile termostatului (inchis/deschis, temperatura, ceas). Daca acestea sunt corecte, inlocuiti termostatul.

Fara caldura in sistem pe o parte din suprafata camerei / pardoselii

Filmul este deconectat

Verificati conexiunile electrice ale filmului catre si la doza de conexiuni. Intariti legaturile ce prezinta joc.

Un film este scurtcircuitat

Verificati rezistenta electrica intre cablurile reci. Daca este un scurtcircuit consultati reprezentanta

Supraincalzire pe intreaga suprafata a camerei / pardoselii

Setarile temperaturii in termostat sunt prea ridicate

Setati termostatul la un nivel confortabil

Termostat defect sau incorect ales

Inlocuiti termostatul

Supraincalzire pe o parte din suprafata camerei / pardoselii

Tensiune de alimentare gresita (380 V in loc de 230 V)

Asigurati-va ca aveti voltajul corespunzator.

Blocaj termal

Evitati sa amplasati mobila s.a. cu toleranta zero fata de podea (saltele, mobilier fara picioare)

Camera nu se incalzeste corespunzator

Setarile termostatului sunt coborate

Ridicati temperatura din setarile termostatului

Senzorul de podea este in blocaj termal

Evitati sa amplasati mobila s.a. cu toleranta zero fata de podea (saltele, mobilier fara picioare)

Senzorul de podea este setat incorect

Ridicati setarile senzorului de podea

Izolare necorespunzatoare sub film

Necesita o suplimentare a izolatiei

Pierderile initiale de caldura au fost calculate gresit

Necesita adaos la sistemul de incalzire

9. Lista de produse. Garantie

IHS-CPF Flexible Printed Film for Under-floor Heating

Latime / m

Lungime / m

Arie / mp

Nominal  wati/mp

Putere nominala totala / wati

50cm

30m

15mp

150

2250

PROTEJATI MEDIUL INCONJURATOR !

Depozitati ambalajele de carton ale produsului in locurile special amenajate

Folositi  acest model pentru a schita amplasarea sistemului de incalzire in camera
