Instalatie controlata de la distanta cu  „Clima Manager”

   Este un aparat “inteligent” care reuneste diferite functii permitand administrarea unei instalatii de incalzire unica sau impartita in doua zone cu reglare de tipul modulant si, daca este dotat cu sonda externa, cu reglare de tip climatic.



   Permite de asemenea controlul de la distanta al tuturor functiilor principale ale cazanului cu care este conectat.

   Pentru a putea fi legat este necesara folosirea unei cartele de interfata care se introduce direct pe placa electronica THW a cazanului (la cateva modele aceasta cartela este deja conectata la cazan prin intermediul unei borne speciale).

   Prin acest aparat este disponibila o familie de curbe pentru reglarea climatica, dintre care se va alege cea potrivita tipului de instalatie de reglat.

    Pentru alegerea si verificarea curbei potrivite tipologiei de instalatie vedeti pagina 5.

   VARIANTA DE INSTALATIE :

 VALVA DE ZONA COMANDATA CU DOUA FIRE,   REVENIRE CU RESORT SI CONTACT AUXILIAR

   Configuratia din exemplul de instalatie alaturat (doua zone, una cu temperatura ridicata (AT) si una cu temperatura scazuta - BT) este cea mai completa necesitand legarea tuturor perifericelor prevazute. Zona cu temperatura scazuta – BT - cu valva de amestec (zona zi) este administrata direct de catre echipament prin intermediul iesirii 12 V cc / max 0,5 W. (atentie! Alegeti cu grija releul!) cu ajutorul careia se poate comanda valva zonala si pompa de circulatie. Ca pentru toate instalatiile cu temperatura scazuta se introduce un termostat de siguranta pentru a evita o eventuala problema de temperatura care ar putea avaria instalatia.

  In plus, pentru a doua zona cu temperatura ridicata – AT - (zona de noapte) trebuie sa se foloseasca un cronotermostat si o valva zonala cu alimentare la 230 V/ 50 Hz., externa cazanului.

  In exemplul ilustrat valva de zona este de tipul cu comanda cu doua fire, revenire cu resort si contact normal deschis pentru a putea porni cazanul in caz de cerere de caldura din zona noapte (temperatura ridicata - AT).

   Valva de amestec este de tipul termostatic deoarece nu are prevazuta comanda electrica.

   Cu aceasta instalatie se obtine un nivel optim de confort deoarece asa cum s-a explicat la pagina 5 termoreglarea climatica este cea care garanteaza cel mai bun confort climatic.

   In cazul in care sonda externa nu este legata se obtine o functionare de tipul modulant, non climatic. Astfel temperatura agentului termic trimis la corpurile de incalzit variaza in functie de departarea valorii temperaturii efective a mediului ambiant fata de valoarea reglata. In acest caz reglarea resimte un pic din variatiile temperaturii externe garantand totusi un confort superior reglarii simple tip on-off (vezi instasatia cu cronotermostat).

Sonda externa



IN GRIJA INSTALATORULUI

ACESORII DISPONIBILE MTS

Cant.

Descriere

Cant.

Cod

Descriere

2

Supape de zona cu 3 cai

1

709158

Clima Manager (ARISTON)

1

Termostat siguranta pardoseala

1

709159

Clima Manager (SIMAT)

1

Pompa circul.  zona temperatura scazuta

1

709160

Clima Manager (RADI)




1

Valva de amestec termostatica

1

706360

Cronotermostat  Microcontrol (ARISTON)

1

Valva by-pass

1

706372

Cronotermostat Microcontrol (RADI-SIMAT)

1

706578

Kit releu 12 V  valva de zona

cronotermostat zona AT

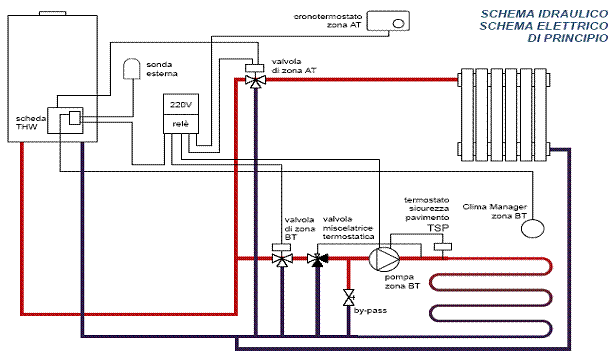

Schema hidraulica

Schema electrica de principiu



valva de zona BT                 valva de amestec termostatica                termostat  siguranta pardoseala  TSP

                                                            releu cu bobina 12 Vcc, max. 0,5 W                           valva zona AT

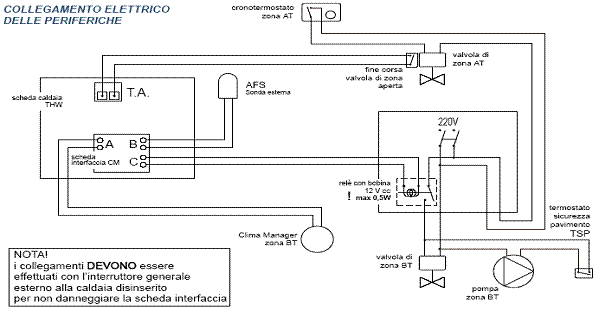

Conectarea electrica a   perifericelor


                                                                                                                contact auxiliar ND (normal deschis)

                                                                                                             limita cursa valva zonala

     cronotermostat    zona AT




      NOTA!

Conectarile TREBUIE sa fie efectuate cu intrerupatorul general extern  cazanului oprit, pentru a nu deteriora cartela de interfata



AFS sonda externa
