Reglarea climatica

PRINCIPIUL DE FUNCTIONARE

Reglarea climatica a unui edificiu consta in mentinerea temperaturii interioara constanta indiferent de variatia temperaturii externe.



Pentru a obtine acest rezultat aparatul de termoreglare controleaza temperatura apei trimisa catre corpurile de incalzire in functie de temperatura externa relevata de catre o sonda de temperatura.

Variatia temperaturii apei trimise in functie de temperatura externa este reprezentata de o curba.

Alegerea curbei depinde de tipul de instalatie de incalzire:

         Instalatie cu temperatura scazuta (in pardoseala), curbele de la 0,4 la 0,8

         Instalatie cu temperatura inalta (cu radiatoare) , curbele de la 1,0 la 2,4

Alegerea curbei se poate realiza cu formula:

unde :

K= numarul curbei

T m. max = temperatura maxima a apei trimise in instalatie (proiect)

T est. min = temperatura externa minima (proiect)

Exemplu de instalatie cu temperatura ridicata:

Exemplu de instalatie cu temperatura scazuta :

Verificarea curbei alese cere o perioada de timp mai mare in care ar putea fi necesare cateva ajustaje :

La scaderea temperaturii externe (iarna) se pot inregistra trei conditii :

1.      Temperatura mediului ambient scade, ceea ce indica faptul ca este nevoie de o curba cu o inclinare mai mare

2.      Temperatura mediului ambiant creste, ceea ce indica faptul ca este nevoie de o curba cu o inclinare mai mica




3.      Temperatura mediului ambiant ramane constanta, ceea ce indica faptul ca inclinatia curbei este corecta

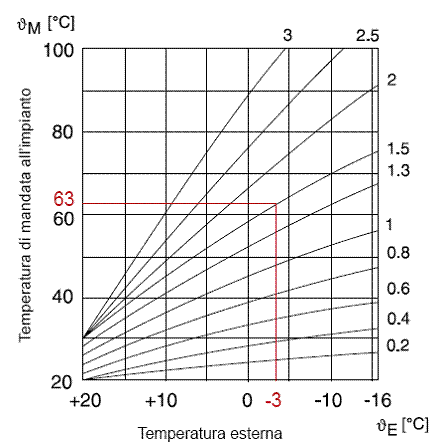

Familia de curbe prestabilite din modulele de regalre

E6.4031

E25.0300

Temperatura externa



Dupa ce s-a gasit curba care mentine temperatura mediului ambiant constanta trebuie sa se verifice valoarea temperaturii mentinute constanta. Daca temperatura mediului este mai mare decat valoarea dorita trebuie sa translatati paralel curba in jos. Daca in schimb temperatura ambientala este mai mica trebuie translatata in sus.

Daca temperatura ambientala corespunde celei dorite, curba este corecta. Pentru a muta (translata) curba in sus sau in jos se foloseste telecomanda pentru temperatura ambientala.

In acest moment nu ramane decat sa stabiliti reducerea nocturna a temperaturii ambientale.

Exemplu:

         instalatie de incalzire cu radiatoare (AT)

         curba selectata 1,5

         temperatura externa -3C

temperatura apei din tur calculata 63C
