Proiectarea unui recipient

sub presiune

Lucrarea este formata din:



A-    Memoriu tehnic

A1- Introducere

A2- Calculul mantalei recipientului

A3- Calculul fundului recipientului

A4- Calculul gurii de vizitare

A5- Calculul de compensare al orificiilor

A6- Calculul suportilor de sprijin al recipientului

A7-Calcularea parametrilor de prelucrare si stabilirea tehnologiei de

      executie a mantalei recipientului

A8- NTSM si PSI

B-    Partea grafica

B1- desenul de ansamblu al recipientului cu detaliile coordonatelor de susura

            Echipamentul sub presiune conform HGR752/2002 este echipamentul in care exista o presiune mai mare de 0.5 barri.

            Echipamentul sub presiune este format din : recipient conducte, ascensorii de securitate, ascensorii pentru reglarea presiuniiprecum si elemente plasate pe partile solicitate la presiune ca : flanse, racorduri, cuplaj, elemente de sustinere,urechi pentru ridicare.

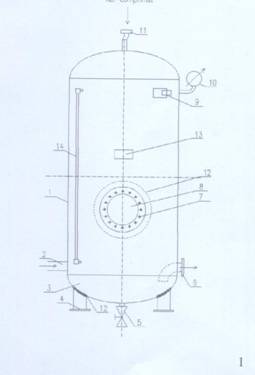

                  1.manta

                  2.racord intrare apa

                  3.fund

                  5.stut

                  6.racord evacuare apa

                  7.suruburi

                  8.capac

                  9.urechi pentu transport

                  10.manometru

                  11.supape de siguranta

                  12.inel de intarire

                  13.placa de timbru

                  14.indicator de nivel


Ca si echipament pentu protectie avem la recipient:



              -impotriva cresterii presiunii: supape de siguranta de nivel si tija cu bile si cu membrane de siguranta, care se regleaza

              -termostatele actioneaza ca proiectie impotriva cresterii excesive a temperaturii sau a scaderii temperaturii.

A. Memoriu tehnic

A1. Introducere

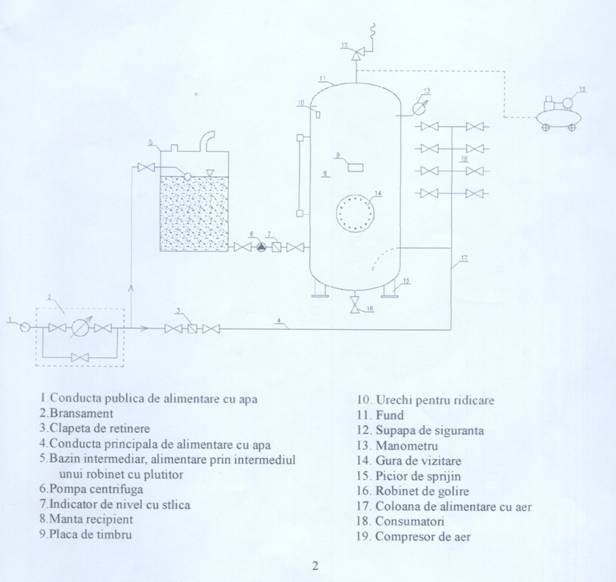

            Recipientul de hidrofor ca recipien sub presiune face parte din instalatia de hidrofoare.

            Instalatia are rol dea mentine presiunea si debitul de apa la toate punctele de consum atunci cand reteaua nu face fata.

A.1.1 Sa se calculeze un recipien sub presiune cunoscand urmatoarele date:

-volumul recipientului in litri: 2500

 -presiunea admisibila: 6 barri

-temperatura maxima de lucru: 100 grade C

-temperatura minima de lucru: 5 grade C

-durata de viata: 12 ani

-diametru interior al recipientului: 1100 mm

            Alegerea materialului pentru mantaua si fundul recipientului precun si pentu racordurile recipientului:

STAS 2883/2-80- otelurile destinate tablelor de cazane si recipiente de

presiune de presiune pentru temperatura ambianta si scazuta : R44

            STAS 2883/3-88- reglementeaza oteluri destinate tablelor pentru cazane si recipiente sub presiune pentru temperatura ambianta si ridicata.

            Otelul se livreaza la grosimea de 4-100mm

            Compozitia chimica:

R44:   C- 0.22℅

                        Mn- 0.75-1.15%

                        Si- 0.1-0.50%

                         P- 0.045%

                         S- 0.045%

                         Al- 0.020%

            Proprietati tehnologice:

                        Indoirea la rece pe dorn 180 grade C

                        Sudabilitate

                        Energia de rupere 27

            La toate otelurile rezistenta de curgere variaza cu temperatura in sensul cu cresterea temperaturii rezistenta scade.

            Sudabilitatea otelrilor este foarte buna deoarece C<0.25%

            Rezistenta admisibila

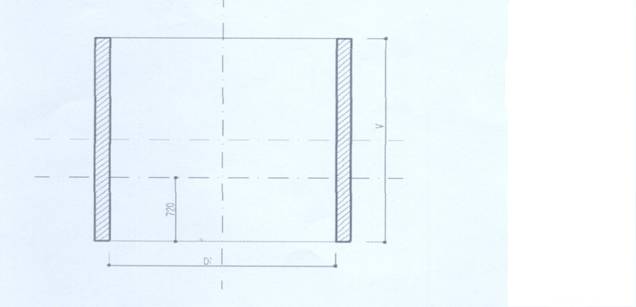

A.2. Calculul mantalei

                - diametru interior

                - grosimea peretelui

                - inaltimea mantalei

                - diametru exterior

                                   -grosimea de rezistenta

                                     -adaos de exploatare(pentru coroziune)

                                     -adaos pentru abateri negative si de rotunjire



                                     -presiune de calcul

                                     -presiunea admisibila din recipient

                                     -coeficient de calitate al sudurii

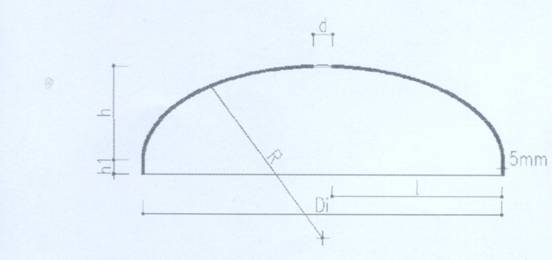

A.3. Calculul fundului recipientului

            Fundul elipsoidal, pentrumontarea prin sudare pe manta are o portiune cilindrica-(vezi desen)

Di-diametru interior

h1-inaltimea partii cilindrice

h-inaltiea partii bombate

R-raza de bombare a fundului

d-diametrul gaurii

s-grosimea peretelui

l-distanta de la marginea gaurii la suprafata exterioara

   a gaurii

-materialul este ca si la manta din tabla otel R44

Calculul de rezistenta :

            Dimensiunile fundului elipsoidal sunt date in standardul SR7949

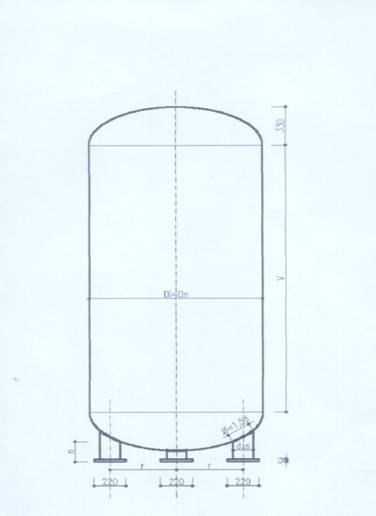

A.6.Calculul suportilor de sprijin al recipientilor

            In STAS-5520-82 suporturi picior pentru recipiente sunt cuprinse fundurile recipientilor pentru temperature de lucru de maxim 200 grade C.

            Picioarele sunt suporturi din teava sudate pe fundul ellipsoidal al recipientului Dn=600-3200

Teava piciorului conform STAS 8183 OLT45

Compozitia chimica:



            C: 0.17-0.24%

            Mn: 0.4-0.8%

            Si: 0.17-0.37%

            P max- 0.04

            S max- 0.045

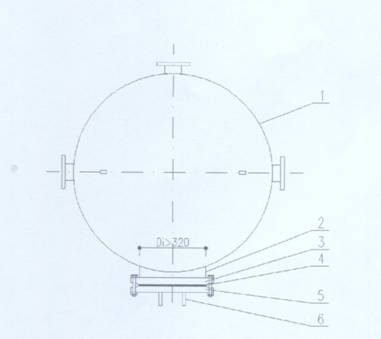

A.4.Calculul gurii de vizitare

            Au rolul de a permite verificarea starii suprafetei interioare a recipientului sub presiune.



            Gura de cap permite introducerea capului simultan si a unui brat cu o lampa de control in interiorul recipientului.

Di min=320mm

h max=100mm(gura)

       1.manta

       2.teava

       3.flansa

       4.garnitura

       5.capac

       6.maner pentru  manevre






            Stasurile nr :5661/1,2,3,4,5- tipizeaza, clasifica, simbolizeaza, prezinta dimensiunile si forma gurilor de vizitare rotunde cu capac plan si suruburi fixe sau rotabile.

            STAS 9081/1,6- reglementeaza flanse pentru recipiente si guri de vizitare.

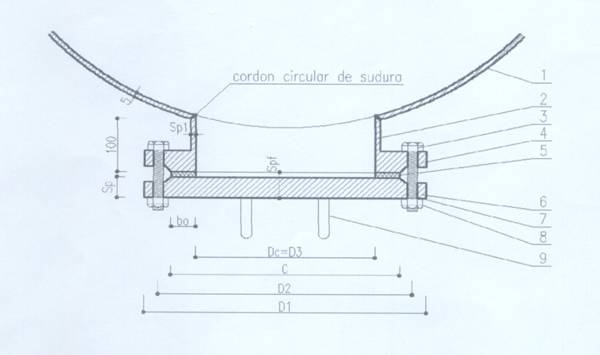

1.manta  2.teava 3.surub 4.flansa 5.garnitura  6.capac 7.saiba  8.piulita  9.maner

D1-diametru cercului exterior capacului

D2-diametrul cercului de dispunere a surubelor

D3=c-diametru de calcul

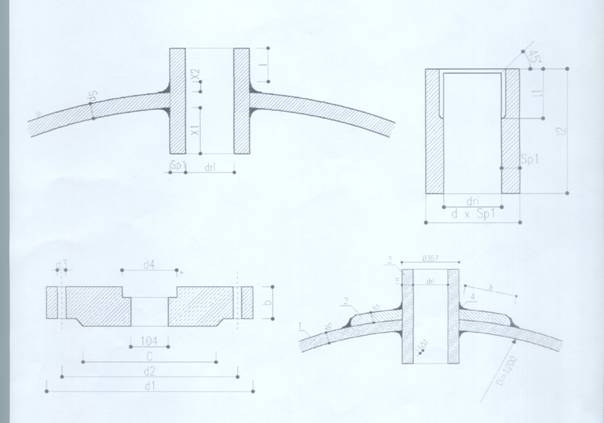

A.5. Calculul de compensare a orificiilor

            Calculul capacului consta in determinarea grosimii de proiectare a capacului circular plan.

Kg=factor de forma

K0=coeficient de slabire a capacului

1.Manta

2.inel compresare

3.racord(stut)

4.suduri

A.8. Placa de timbru

            Placa de timbru este elementul constructiv care se monteaza pe recipientul sub presiune cu scopul de a se identifica elementele caracteristici ale recipientului.

            Noi folosim Tipul-I-pentru recipiente sub presiune.
