UNITATE PERIFERICA CoCo MTS PENTRU LEGAREA CAZANELOR IN CASCADA

ATRIBUIRE ADRESA BUS



(Numar de identificare cazan)

La functionarea in cascada a cazanelor (de la minimum 2 la maximum 8), fiecaruia trebuie sa i se atribuie o adresa de bus distincta, sau un numar care sa le identifice. Acesta va fi utilizat de catre controlerul de cascada, E6, pentru activarea in secventa in functie de putrea ceruta de instalatie.

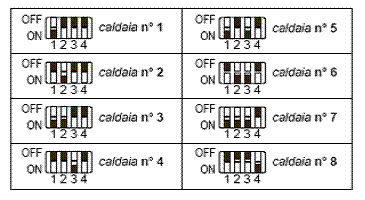

Pentru a atribui numarul de identificare al unui cazan trebuie sa se actioneze asupra celor patru microintrerupatori asezati pe CoCo MTS folosit pentru conectarea acestuia la administratorul de cascada E6. Cei patru microintrerupatori se comuta astfel incat sa se selectioneze numarul de identificare ca in tabel

N.B.

Numerele de identificare trebuie sa fie introduse succesiv incepand intodeauna de la cazanul numarul 1.

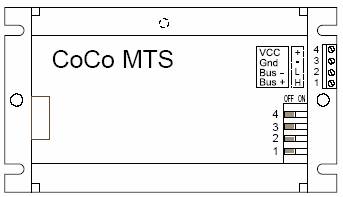

conector pentru alimentare

externa suplimentara 12Vcc

POZITIE MICROINTRERUPATORI

Numar identificare

Intrerupator 1

Intrerupator 2

Intrerupator 3

Intrerupator 4

OFF (ridicat)

OFF (ridicat)

OFF (ridicat)

OFF (ridicat)

0 (nu folositi)

ON (cazut)

OFF (ridicat)

OFF (ridicat)

OFF (ridicat)

Cazan 1

OFF (ridicat)

ON (cazut)

OFF (ridicat)

OFF (ridicat)




Cazan 2

ON (cazut)

ON (cazut)

OFF (ridicat)

OFF (ridicat)

Cazan 3

OFF (ridicat)

OFF (ridicat)

ON (cazut)

OFF (ridicat)

Cazan 4

ON (cazut)

OFF (ridicat)

ON (cazut)

OFF (ridicat)

Cazan 5

OFF (ridicat)

ON (cazut)

ON (cazut)

OFF (ridicat)

Cazan 6

ON (cazut)

ON (cazut)

ON (cazut)

OFF (ridicat)

Cazan 7

OFF (ridicat)

OFF (ridicat)

OFF (ridicat)

ON (cazut)

Cazan 8
