VERIFICAREA CONTOARELOR

Contoarele trebuie aduse in laborator cu cel putin 6 ore inainte de inceperea verificarii, pentru a-si insusi temperatura mediului ambiant.

Principalele metode utilizate pentru verificarea contoarelor sunt urmatoarele:

Ø   masurarea energiei electrice prin masurarea concomitenta a puterii si timpului:

metoda wattmetru - cronometru;

metoda contorului etalon.

Ø   Compararea directa a vitezei discului contorului de verificat cu viteza discului unui contor model;

Ø   Compararea vitezei discului contorului de verificat cu viteza discului unui contor model folosind efectul stroboscopic;

Ø   Compararea energiei electrice inregistrate de contorul de verificat cu energia inregistrata de un contor model.

Metoda wattmetru - cronometru utilizeaza un aparat care masoara puterea electrica si unul masoara timpul.

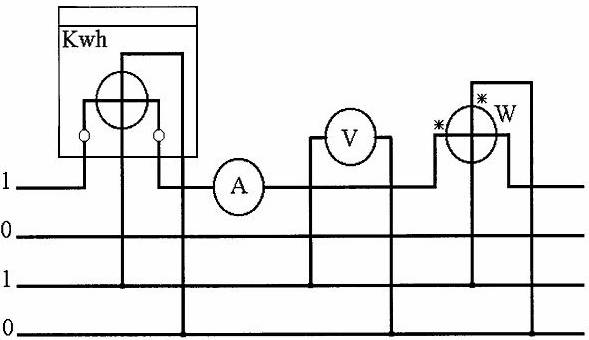

Fig.6. Schema de verificare a contorului monofazat de energie

Aceasta metoda este una dintre cele mai folosite metode de verificare a contoarelor electrice si consta in esenta din compararea indicatiilor contorului de verificat cu consumul de energie determinat cu ajutorul unui wattmetru si al unui cronometru prin calcul.

Dupa stabilirea sarcinii si defazajului necesar intre curent si tensiune se trece la determinarea erorii contorului pentru care se cronometreaza un timp t pentru n rotatii ale discului.

(15)

Din aceasta relatie rezulta ca de fapt verificarea se reduce la compararea timpului teoretic calculat in care contorul trebuie sa efectueze un numar de rotatii, cu timpul real in care se efectueaza acestea.
