COMUTATOARE CU DIODE PIN

Configuratia serie

Folosim diode Hp4018ic-conductie

                   Hp4018vc-blocate



Linii de transmisie F=8Ghz;   E=90   ; Z=50

Rezistente   R=51 ohm  Toleranta=10%

Inductoare  L=3.9nH      Toleranta=0.5nH

FIG b) Intrerupator adaptat

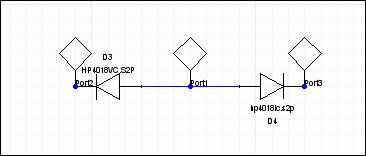

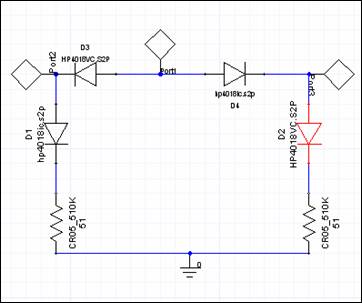

Fig C) Comutator cu reflexive cu 2 cai

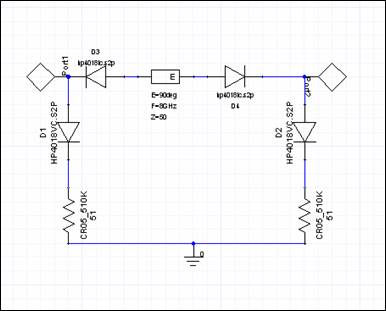

Fig D) Comutator fara reflexive

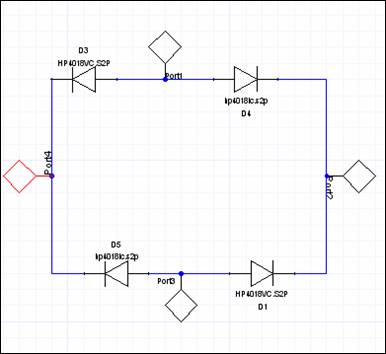

Fig E comutator de traseu

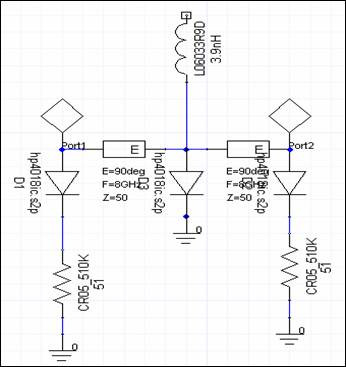

CONFIGURATIE DERIVATIE

FIG A) INTRERUPATOR

fig b) intreupator adaptat




Fig  C) comutator cu reflexive cu 2 cai

CONFIGURATIE SERIE-DERIVATIE

FIG A)  INTRERUPATOR

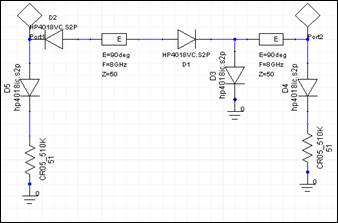

Fig b) INTRERUPATOR ADAPTAT


Fig C) comutator cu reflecxie cu 2 cai

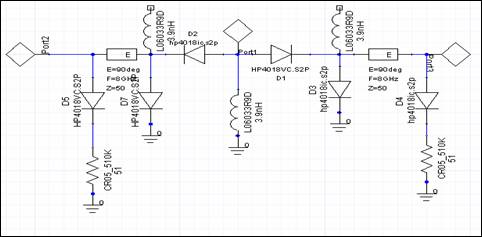

FIG D) comutator cu reflexive cu doua cai

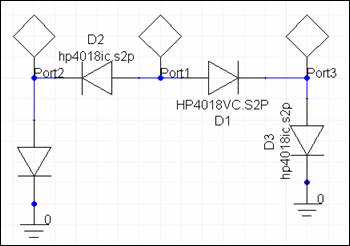

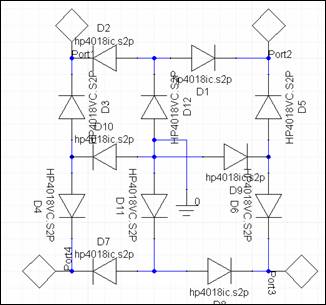

FIG E)  COMUTATOR DE TRASEU
