Convertorul electropneumatic tip ELA 104

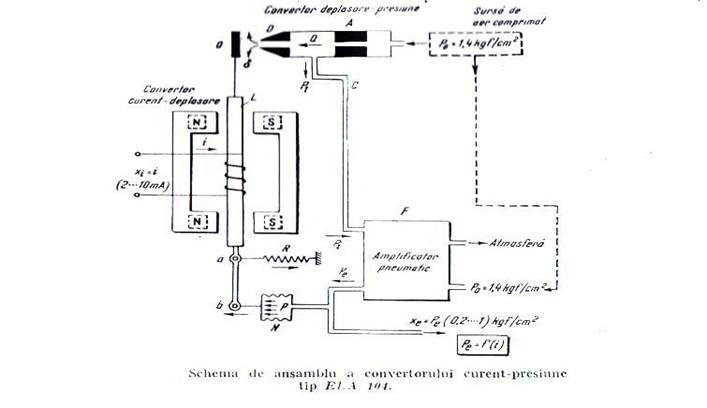

            Acesta este alcatuit din trei elemente descrise mai sus: electromagnetul polarizat, sistemul duza – paleta si amplificatorul pneumatic.  El este reprezentat intr-o forma principala in figura de mai jos, functionarea sa de ansamblu fiind determinata de functionarea elementelor componente descrise mai sus.



            Lama mobile L a convertorului curent – deplasare este solidara cu obturatorul O al convertorului deplasasre – presiune.

            Conform celor aratate mai sus, cand curentul i (marimea de intrare xi ) de valoare unificata 2 – 10 mA c.c. va creste, obturatorul se va apropia de duza si presiunea Pi va creste. Presiunea Pi aplicata amplificatorului pneumatic de putere va produce scaderea presiunii Pe

( marimea de iesire xe ) de valoare unificata 1 – 0,2 kgf/cm2.

            Presiunea de iesire Pe este aplicata in derivatie si convertorului presiune – deplasare N, realizata sub forma unui burduf de alarma cu pereti ondulati care asigura o „reactie negativa” – o legatura inversa de la iesire la intrare – necesara imbunatatirii „stabilitatii” functionarii de ansamblu a convertorului curent – presiune.

            Se precizeaza deocamdata ca prin functionare stabile a unui element se intelege o functionare fara oscilatii sau vibratii (instabilitate) la trecerea convertorului de la o stare la alta ( in regim tranzitoriu ).

            Sub forma descrisa convertorul tip ELA 104 asigura pe ansamblu o inversare a semnalului convertit, adica la cresterea curentului de intrare i = 2…10 mA c.c. se obtine scadera presiunii de iesire Pe = 1…0,2 kgf/cm2 ( convertire invers proportionala ).

            Prin modificari convenabile in structura convertorului curent – deplasare (de exemplu modificarea sensului curentului I si a distantei de obturare δ) se poate obtine convertirea direct proportionala a semnalului de intrare:

i = 2…10 mA c.c. → Pe = 0,2 …1 kgf/cm2

            Prin modificarea conexiunilor bobinei electromagnetului polarizat semnalul unificat de intrare poate deveni:

i =4…20 mA c.c.

            Convertorul electropneumatic ELA 104 indeplineste functia de element secundar in sistemele de reglare automata fiind parte integrata a elementului de executie – servomotorul pneumatic.

            Convertorul electropneumatic se foloseste numai atunci cand semnalul de comanda obtinut la iesirea dispozitivului de automatizare este electric (i = 2…10 mA c.c.), iar




elementul de executie cuprinde un servomotor pneumatic (p = 0,2…1 kgf/cm2)

            Caracteristicile tehnice principale ale convertotului electropneumatic ELA 104:

Semanlul de intrare

( curent )

2 – 10 mA c.c. ( legarea serie a bobinelor )

4 – 29 mA c.c. ( legarea paralela a bobinelor )

Semanlul de iesire

( presiune )

0,2 – 1 kgf/cm2

1 – 0,2 kgf/cm2

Rezistenta de intrare

1000 Ω ( 2 – 10 mA c.c. )

250 Ω ( 4 – 20 mA c.c. )

Clasa e precizie

± 1 %
