UNIVERSITATEA POLITEHNICA BUCURESTI

FACULTATEA DE ELECTROTEHNICA

CATEDRA DE MASINI, MATERIALE SI ACTIONARI ELECTRICE



Laboratorul de Materiale Electrotehnice

Determinarea rezistivitatilor de volum si de suprafata ale materialelor electrizolante

1.      Chestiuni de studiat

Se vor determina rezistivitatile de volum si de suprafata ale unor materiale electroizolante sub forma de placi.

2.      Materiale utilizate:

1- Sticlotextolit                                     6- Textolit

2- Pertinax                                                       7- Izolatie mixta

3- PCV plastificat                                             8- Micanita

4- PCV neplastificat                             9- Poliamida nylon

5- Prespan

3.      Modul de experimentare:

Se trece comutatorul 2­­­­­ pe pozitia a in vederea determinarii

rezistivitatii de volum . Se aplica tensiunea de incercare de 500V.


            La masurarea rezistentelor, citirea valorilor indicate de aparate se face dupa un interval de timp (bine precizat ) de la aplicarea tensiunii, deoarece imediat dupa aplicarea tensiunii curentul din epruveta scade asimptotic datorita unui curent anormal, de absorbtie, datorita polarizarii dielectricului, prezentei sarcinii spatiale, etc. Astfel dupa un minut de la aplicarea tensiunii (cand in general valoarea curentului nu difera cu 10% de valoarea de regim stationar) se va masura curentul Iv in functie de care se va determina rezistivitatea de volum astfel”:





           S= suprafata electrodului e1;

d=grosimea placii de material;

Rp=100kW (rezistenta de protectie)

Iv=curentul masurat;

U=tensiunea;

            Se deconecteaza tensiunea de alimentare de la pupitru, apoi se descarca bateria de condensatoare pana cand volmetru indica o tensiune nula la bornele circuitului, apoi se trece comutatorul K2 pe pozitia b in vederea determinarii de suprafata.

            Se aplica tensiunea de incercare de 500V si dupa un minut se masoara It­­­ in functie de care se determina rezistivitatea de suprafata, astfel ;


            P=lungimea medie a coloanei circulare dintre electrozii e1 si e3;

            g=dinstanta dintre electrozii e1 si e3.

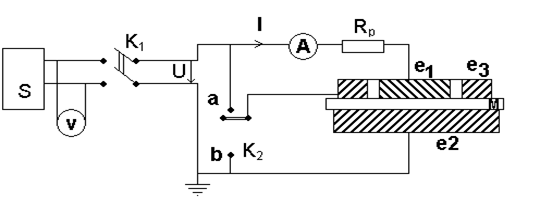

4.      Montajul utilizat:

S - sursa stabilizata in curent continuu;

V - voltmetru;

1 si K2 - comutatoare;

A - ampermetru;

 e1 ,2 si e - electrozi;

M - materialul dintre electrozi;

5.     Tabel de date si rezultate :

Materialul izolator

d [m]

U [V]

Iv [A]

Rv [Ω]

ρv [Ωm]

It [A]

Rt [Ω]

ρs [Ω]

Sticlotextolit

1.1*10-3

500

0.7*10-9

7.14*1011

19.78*108

2*10-9

2.5*1011

14.70*109

Pertinax

0.9*10-3

500

2.4*10-9

2.08*1011

57.70*107

4.8*10-9

1.04*1011

61.26*108

PCV Plastificat

0.9*10-3

500

400*10-9

12.49*108

34.61*105

2500*10-9

19.97*107

11.74*106

PCV Neplastifcat

1.4*10-3

500

20*10-9

24.99*109

69.24*106

30*10-9




16.66*109

98.01*107

Textolit

1.5*10-3

500

200*10-9

24.99*108

69.23*105

2400*10-9

20.8*108

12.23*106

Izolatie Mixta

0.1*10-3

500

74*10-9

67.56*108

18.71*106

7200*10-9

69.41*107

40.82*106

Micanita

0.9*10-3

500

0.6*10-9

8.33*1011

23.08108

24*10-9

20.83*109

12.25*108

Poliamida nylon

1.2*10-3

500

0.1*10-9

5*1012

13.84*106

1.5*10-9

3.33*1011

19.60109

Prespan

1.1*10-3

500

1600*10-9

31.22*107

86.48*104

2000*10-9

24.97*107

14.68*106

Exemplu de calcul pentru: Poliamida nylon:



RV =  - RP = 500/0.1*10-9 - 250*103 @ 5*1012 [Ω]

ρV = RV *

S =  = 2769*10-6 m2

ρV = 5*1012 *2769*10-6 /1.2*10-3  = 13.84*106 [Ωm]

Rt =  - RP = 500/1.5*10-9 - 250*103 = 3.33*1011 [Ω]

ρV = Rt*

g =  =  (73.6-59.4) / 2= 7.1 [mm]

ρs = Rt*= 3.33*1011 * 0.05881 = 19.60109

6.     Observatii si concluzii :

            Dupa datele din table se poate face o clasificare din punctual de vedere al lui ρs  respective ρv.

            Cel mai bun izolator este poliamida nylon iar cel mai prost material izolator este prespanul.( ρv)

            Cel mai bun izolator este poliamida nylon iar, cel mai prost material izolator este pcv plastificat.( ρs)

           Erori pot aparea din cauza citiri incorecte a aparatelor de masurat,din cauza vechimi aparatelor si din alte motife fizice si mecanice.

           Schema de montaj este prevazuta cu un inel de garda care atenueaza influenta curentului, care trece prin montaj, asupra materialului,fapt ce inlatura un procent semnificativ din erorile de masurare. Fara acest inel de garda erorile de masurare ar depasi valori admise si ar putea compromite masuratoarea.

           O alta cauza de aparitie a erorilor pote fii structura corpurilor, prezenta impuritatilor, temperature, umiditatea, campul electric aplicat, toti acesti factori influentand rezistivitatea materialelor studiate.

              Valoarea rezistivitatii se modica o data cu aplicarea unui camp electric.O data cu procesul de conductie electrica rezistivitatea scade fie ea volumica sau de suprafata scade..

                Dupa efectuarea masuratorilor si a calculelor se observa ca rezistivitatea diferitelor materiale (sub forma de placi de masurat) difera. In practice doua  materiale nu pot avea aceeasi rezistivitate.
