Pornirea stea - triunghi

a motorului asincron trifazat

1       Scopul lucrarii

1.1  Identificarea aparaturii de conectare, de comanda si de protectie pentru realizarea schemei de pornire prin metoda Υ-Δ.

1.2  Insusirea deprinderilor necesare pentru interconectarea diverselor elemente ale instalatiilor folosite.

1.3  Studiul functionarii schemei de actionare electrica si operatiilor necesare a fi executate pentru pornirea prin metoda Υ-Δ.

2       Mod de lucru

2.1  Se analizeaza functionarea schemelor electrice de actionare, atat partea de forta cat si partea de comanda.

2.2  Se executa legaturile electrice pentru realizarea schemelor de actionare indicate.

2.3  Se executa manevrele necesare pentru realizarea operatiunilor mentionate (pornire, oprire sau reversare de sens de rotatie).

Se foloseste un simulator PMA 120 pentru realizarea schemelor de actionare electrica (schemele de forta si de comanda). Simulatorul asigura la borne tensiuni de 22/38 V si puteri de maximum 150 W.

Pentru motor se foloseste un simulator SMA 122. Acesta este folosit pentru studiul motoarelor de c.a. trifazate cu rotor in scurtcircuit care permit conectarea in Υ si in Δ. Sensul de rotatie este dat de succesiunea aprinderii LED-urilor de pe panou. Sensul de rotatie depinde de succesiunii fazelor.

La finalul lucrarii se va intocmi un referat in care se vor nota observatiile si concluziile referitoare la realizarea practica a schemei de actionare (partea de comanda si partea de forta). De asemenea, in  referat se vor nota principiile de functionare ale schemei de actionare analizate.

3       Schema de actionare electrica

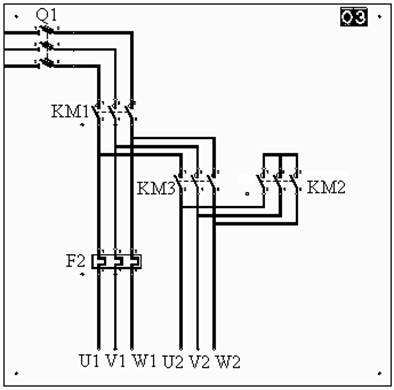

      3.1. Pornirea Υ-Δ a motorului asincron trifazat. Schema de forta.

      3.2. Pornirea Υ-Δ a motorului asincron trifazat. Scheme de comanda.

Comutare Υ – Δ manuala

Comutare Υ – Δ automata

3.3. Pornirea Υ-Δ a motorului asincron cu rotor in scurtcircuit cu reversarea sensului de rotatie. Schema de forta.

3.4. Pornirea Υ-Δ a motorului asincron cu rotor in scurtcircuit cu reversarea sensului de rotatie. Scheme de comanda.

Schimbarea sensului de rotatie cu oprire

Schimbarea sensului de rotatie fara oprire

4        Teme propuse spre rezolvare

o       Sa se descrie functionarea schemei de actionare electrica (partea de forta si partea de comanda).

o       Sa se execute simularea pornirii motorului considerat in cele doua situatii ale schemelor de comanda 03A si 03B.

o       Sa se execute simularea pornirii motorului considerat in cele doua situatii ale schemelor de comanda 04A si 04B.
