REZOLVAREA PRACTICA A LANTURILOR DE DIMENSIUNI DE ASAMBLARE
PRIN METODA SORTARII



            1. Scopul lucrarii: insusirea procedurii de rezolvare practica a lanturilor de dimensiuni de asamblare prin metoda sortarii.

Figura 1


Figura 2

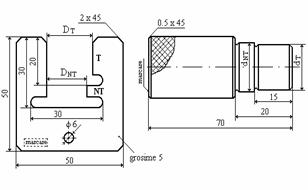

            2. Utilajul folosit: piese conjugate de tip arbore si alezaj (v. figura 1); calibre T-NT, de tip potcoava si tampon, marcate corespunzator grupelor de sortare considerate (v. figura 2).

            3. Modul de lucru.

            a) Se dau urmatoarele date initiale:

- dimensiunile nominale ale suprafetelor conjugate, dN = DN = 20 mm;

- numarul de exemplare ale ansamblului ce se obtin prin asamblarea pieselor conjugate, Nex = 60 bucati;

- valoarea nominala a jocului functional rezultat la montaj, jN = 0 mm, si valorile limita prescrise pentru acesta, jmin = 0 si jmax = 0.008 mm (considerand TD = Td = Tf);

- precizia economica de obtinere a pieselor conjugate, TD = Td =  Tec = 0,024 mm;

            b) Se determina numarul de grupe de sortare si intervalul de dimensiuni al fiecarei grupe, pentru fiecare tip de piesa ( arbore si alezaj) cu relatia:

in care:

            n este numarul de grupe de sortare;

            Tec  -  toleranta economica   adoptata, in mm;

            Tf -  toleranta functionala prescrisa, in mm.

            c) Se controleaza, utilizand doua seturi de calibre limitative T-NT adecvate, dimensiunea efectiva a suprafetei conjugate pentru fiecare dintre componentele ansamblului si, functie de intervalul de dimensiuni in care aceasta se incadreaza, se grupeaza piesele conjugate in n grupe de sortare definite dupa cum urmeaza.                                                                                                           Tabelul  1.

Definirea grupelor de sortare



Numarul grupei de sortare

Tipul piesei

Intervalul de dimensiuni pentru def / Def



0

1

2



1

Arbore



2

Arbore



…

Arbore



…

Arbore



…

Arbore



n

Arbore



0

1

2

1

Alezaj

2

Alezaj

…

Alezaj

…

Alezaj

…

Alezaj

n

Alezaj

            Astfel, daca, la controlul unei piese de tip arbore cu unul dintre cele n calibre de tip potcoava, se constata ca suprafata conjugata a piesei trece prin partea “trece” a calibrului si nu trece prin partea “nu trece” a acestuia, atunci numarul grupei de sortare in care se incadreaza piesa este cel marcat pe calibrul respectiv.

            In acelasi sens, daca, la controlul unei piese de tip alezaj cu unul dintre cele n calibre de tip tampon, se constata ca suprafata conjugata a piesei trece prin partea “trece” a calibrului si nu trece prin partea “nu trece” a acestuia, atunci numarul grupei de sortare in care se incadreaza piesa este cel marcat pe calibru.

            e) Se asambleaza pe grupe piesele conjugate (arborii din grupa 1 cu alezajele din grupa 1, arborii din grupa 2 cu alezajele din grupa 2 etc.), obtinandu-se exemplarele ansamblului, si se masoara, prin sondaj pentru 12 exemplare (provenind, cate doua, din fiecare grupa de sortare), valoarea efectiva a jocului rezultat la montaj, formulandu-se concluziile care se impun.

4.Concluzii. Se evidentiaza necesitatea aplicarii metodei sortarii pentru rezolvarea practica a lantului de dimensiuni de asamblare. Se comenteaza rezultatele obtinute.

Model de referat

Catedra TCM

Laborator:   TEM

Lucrarea  nr.  2.

Rezolvarea practica a lanturilor de dimensiuni de asamblare prin metoda sortarii

Student.

…………………………

AnulGrupa

            1. Scopul lucrarii: …………………………………………………………………………….

            2. Utilajul si materialele utilizate: …………………………………………………………..

            3. Rezultate ale analizei situatiei de fabricatie .

            (Se evidentiaza aspectele care impun adoptarea metodei sortarii pentru rezolvarea practica a L.D.A.)

            4. Tolerantele de executie a suprafetelor conjugate si pozitiile lor fata de nominal.

            5. Distributia componentelor ansamblului in cadrul grupelor de sortare.

(Se verifica piesele si se completeaza tabelele de mai jos)

Distributia pieselor de tip arbore pe grupe de sortare

Numarul grupei de sortare in care se incadreaza piesa

Nr. de piese/grupe de sortare

1

2

3

4

5

6

Numarul piesei

1

2

3

4

5

6

7

8

9

10

Numarul grupei

Numarul piesei

11

12

13

14

15

16

17

18

19

20

Numarul grupei

Numarul piesei

21

22

23

24

25

26

27

28

29

30

Numarul grupei

Numarul piesei

31

32

33

34

35

36

37

38

39



40

Numarul grupei

Numarul piesei

41

42

43

44

45

46

47

48

49

50

Numarul grupei

Numarul piesei

51

52

53

54

55

56

57

58

59

60

Numarul grupei

Distributia pieselor de tip alezaj pe grupe de sortare

Numarul grupei de sortare in care se incadreaza piesa

Nr. de piese/grupe de sortare

1

2

3

4

5

6

Numarul piesei

1

2

3

4

5

6

7

8

9

10

Numarul grupei

Numarul piesei

11

12

13

14

15

16

17

18

19

20

Numarul grupei

Numarul piesei

21

22

23

24

25

26

27

28

29

30

Numarul grupei

Numarul piesei

31

32

33

34

35

36

37

38

39

40

Numarul grupei

Numarul piesei

41

42

43

44

45

46

47

48

49




50

Numarul grupei

Numarul piesei

51

52

53

54

55

56

57

58

59

60

Numarul grupei

            6. Valori efective ale jocului rezultat la montaj

(Se completeaza tabelul de mai jos si se comenteaza rezultatele obtinute))

Valori efective ale jocului rezultat la montaj

Valori limita prescrise

jmin [mm]

jmax [mm]

Numarul ansamblu

1

2

3

4

5

6

7

8

9

10

Valori efective

Numarul ansamblu

11

12

13

14

15

16

17

18

19

20

Valori efective

Numarul ansamblu

21

22

23

24

25

26

27

28

29

30

Valori efective

0

0,01

Numarul ansamblu

31

32

33

34

35

36

37

38

39

40

Valori efective

Numarul ansamblu

41

42

43

44

45

46

47

48

49

50

Valori efective

Numarul ansamblu

51

52

53

54

55

56

57

58

59

60

Valori efective

            7. Concluzii…………………………………………………………………………………
