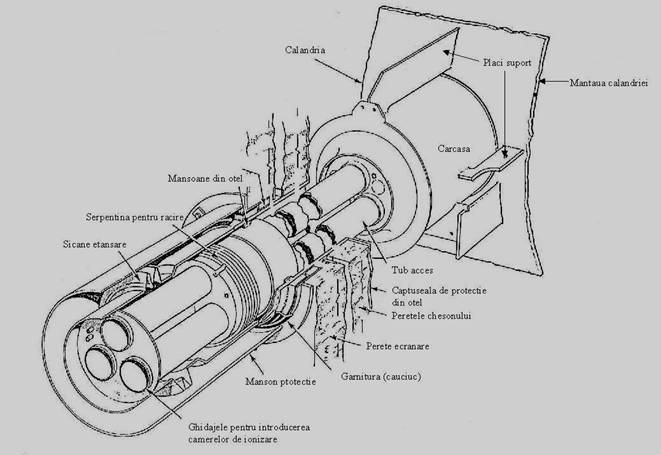

Fig. B.3 Suportul detectorului (O.B.D) montat pe mantaua Calandriei

Ansamblul detector - preamplificator - amplificator - selector - formator - numarator constituie un canal de masura".

Fiecare canal mai contine cate o unitate de alarmare care compara marimea curenta masurata cu o "valoare de prag" (valoare maxima admisibila).

Iesirea circuitului de alarmare este conectata la intrarea SDS -1 si la un sistem audio-vizual (A-V) de semnalizare.

De obicei, valoarea de prag se stabileste cu un ordin de marime mai mare decat cea mai mare valoare caracteristica regimului curent de pornire.

B.2.2 INSTRUMENTATIA PENTRU REGIMURILE DE PUTERE

fluxul de neutroni este masurat cu doua categorii de detectoare:

a.      camere de ionizare;

b.     detectoare autoalimentate.

Dupa reducerea numarului de neutroni (de fisiune) intarziati, ramane un termen sursa important, datorat existentei in moderator (D₂O) a fotoneutronilor produsi de radiatiile g

- Ca urmare, puterea RN - proportionala cu fluxul de neutroni - scade pana la 10^-7 P_nom, numai dupa aproximativ 80 zile de la oprire.

Camerele de ionizare

sunt destinate masurarii fluxului de neutroni din RN pentru domeniul de putere 10^-5 150% P_nom.

Cele 15 camere de ionizare, care echipeaza - de exemplu - reactorul unitatii Nr. 1 de la CNE-Cernavoda apartin schemelor redundante (cu logica 2/3) ale sistemelor:

a.      sistemul de reglare a reactorului ( R.R.S. );

b.     sistemul de oprire rapida numarul 1 ( S.D.S. # 1 );

c.      sistemul de oprire rapida numarul 2 ( S.D.S. # 2 );

d.     sistemul de racire la avarie a zonei active ( S.R.A.Z.A. );

e.      sistemul anvelopei.

Canalele de masura pentru R.R.S. masoara marimea si viteza de variatie a fluxului, iar detectoarele aferente sunt amplasate pe una din fetele laterale ale calandriei (fata B).

- Fiecare canal al RRS este echipat cu o camera de ionizare necompensata, care furnizeaza un curent de iesire proportional cu fluxul de neutroni termici incidental.

- Camera este de tip "necompensata electric", deoarece protectia contra radiatiilor gama este realizata de catre teaca de protectie care este executata din material puternic absorbant de radiatii gama (boral).

- Acest tip de camera face parte din categoria camerelor cu depunere de bor, are o structura triaxiala si este caracterizata printr-o functionare de lunga durata, stabila, deci cu o 'ardere' redusa.

Functionarea sa a fost prezentata anterior, iar parametrii sai functionali sunt:

- tensiunea intre electrozi: 1500 Vcc

- temperatura: 100C

- fluxul de neutroni termici: 5 10¹⁰ n cm^-2 s^-1

- nivel gama: 5 10⁵ R/h.

Toate masuratorile de flux sunt calibrate fata de puterea termica a RN si sunt normalizate la valoarea fluxului corespunzator puterii nominale (P_nom).

rata de variatie este masurata in procente din puterea curenta a reactorului pe secunda [%/s] si variaza in domeniul -15[ %/s ]..+15[ %/s ].

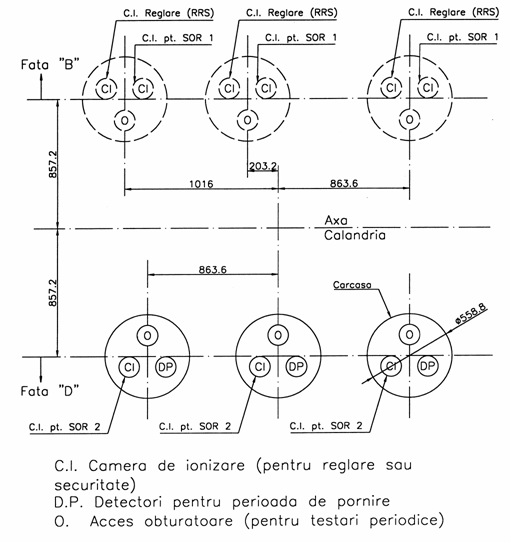

Fig. B.4 Amplasarea detectoarelor pe cele doua fete laterale ale Calandriei
