ARBORADA SI GREEMENTUL NAVELOR CU PROPULSIE MECANICA



Arborada

Totalitatea constructiilor amplasate deasupra puntii principale si suprastructurilor, care servesc pentru instalarea diferitelor posturi de observare, montarea luminilor de semnalizare, fixarea antenelor de radio si radiolocatie, ridicarea pavilioanelor si luminilor de semnalizare vizuala, precum si pentru manevrarea greutatilor se numeste arborada si greement.

Arborada unei nave este alcatuita din totalitatea pieselor confectionate din lemn sau din metal si care la bordul navei poarta una din denumirile: catarge sau arbori, vergi, pic, ghiu, bompres.

Catargul este un stalp vertical asezat in planul diametral al navei si fixat in osatura de rezistenta a navei.

Numarul de catarge difera de la o nava la alta in functie de marimea si destinatia acesteia. Toate petrolierele, mineralierele si cargourile au in mod obligatoriu doua catarge pentru montarea luminilor de semnalizare pe timp de noapte. Acestea poarta urmatoarele denumiri: catarg prova, care prin traditie mai este numit si trinchet si catarg pupa, care poate fi denumit si arborele mare.

Verga este o traversa orizontala, incrucisata pe catarg. Ea serveste pentru sustinerea saulelor pe care se ridica pavilioanele sau felinarele de semnalizare optica, sau pentru montarea antenelor radio.

Ghiul este o grinda orizontala, fixata cu un capat de partea de jos a catargului, iar la celalalt capat sustinuta de o balansina (este un element de arborada specific navelor cu vele).

Picul este un baston (asemanator cu o jumatate de verga) asezat oblic spre pupa in partea superioara a catargului pupa. Picul este prins cu un capat intr-o articulatie la catarg si este sustinut la celalalt capat cu o balansina. El este un element de arborada prezent la toate navele care au cel putin un catarg pentru ca la pic se ridica pavilionul national al navei pe timpul navigatiei.

Bompresul este un arbore inclinat, fixat la prova navei (se intalneste la navele cu vele). Sub bompres, la iesirea acestuia din nava, exista de obicei o figura care se numeste galion.

Greementul

Greementul este reprezentat de ansamblul manevrelor fixe si curente de la bord.

Manevre fixe sunt denumite toate paramele metalice sau vegetale fixate permanent cu un capat de arborada si cu celalalt capat de corpul navei.

Principalele manevre fixe sunt:

sarturile: sustin arborii (catargele) in plan transversal, in ambele borduri;

straiurile: sustin arborii in planul longitudinal al navei spre prova;

pataratinele: sustin vergile in borduri;

balansinele: sustin vergile in borduri;

Prin expresia manevre curente sunt denumite toate paramele mobile, cu ajutorul carora se manevreaza vergile, velele, barcile si diferite greutati la bord.

Cele mai importante manevre curente sunt:

fungile: folosite pentru ridicarea/coborarea vergilor sau velelor;

bratele: fixate la capetele vergilor, folosesc la orientarea vergilor;

scotele: sunt parame care intind colturile de vela spre pupa;

murele: intind colturile de vela spre prova;

curentii: denumirea generala a oricarei parame care trece printr-un rai (o macara, un palanc);

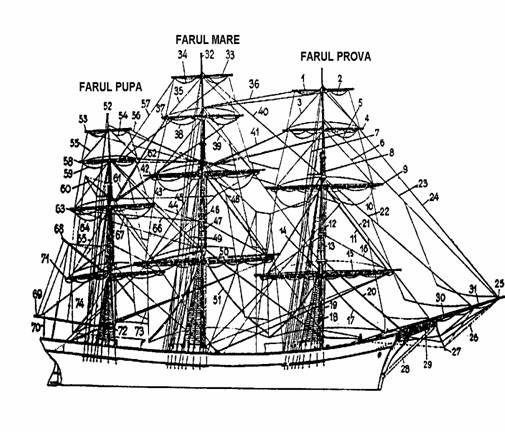

Greement

1 - verga randunicii mici; 2 - balansina randunicii mici (moale); 3 - contrascota randunicii mici; 4 - verga zburatorului mic; 5 - balansina zburatorului mic;

6 - contrascota zburatorului mic; 7 - pataratinele arboretului; 8 - arboretul mic;

9 - verga gabierului mic; 10 - balansina gabierului mic; 11 - contrascota gabierului mic; 12 - arborele gabier mic; 13 - sarturile arborelui gabier mic; 14 - pataratinele arborelui gabier mic; 15 - verga trincii; 16 - balansina vergii trincii (intinsa);

17 - contrascota trincii; 18 - sarturile coloanei trinchet (mici); 19 - coloana trinchet;

20 - straiul trinchetului; 21 - straiul focului mare; 22 - straiul focului mic; 23 - straiul focului sagetii; 24 - straiul sagetii; 25 - bompres; 26 - subarba; 27 - martingala;

28 - sarturile coloanei bompresului; 29 - coloana bompresului; 30 - bastonul bompresului; 31 - sageata; 32 - arboretul mare; 33 - verga randunicii mari;

34 - balansina randunicii mari (moale); 35 - contrascota randunicii mari; 36 - bratele vergii randunicii mici; 37 - verga zburatorului mare; 38 - balansina zburatorului mare; 39 - contrascota zburatorului mare; 40 - straiul arborelui mare; 41 - bratele vergii zburatorului mic; 42 - verga gabierului mare; 43 - balansina gabierului mare;

44 - contrascota gabierului mare; 45 - pataratinele arboretului mare; 46 - arborele gabier mare; 47 - sarturile arborelui gabierului mare; 48 - straiurile arborelui gabier mare; 49 - pataratinele arborelui gabier mare; 50 - verga mare; 51 - contrascota velei mari; 52 - arboretul artimon; 53 - verga randunicii artimon; 54 - balansina vergii randunicii artimon (moale); 55 - contrascota randunicii artimon; 56 - bratele randunicii artimon; 57 - bratele randunicii mari; 58 - verga zburatorului artimon; 59 - balansina zburatorului artimon; 60 - picul pavilionului; 61 - bratele vergii zburatorului mare;

62 - bratele zburatorului mic; 63 - verga gabierului artimon; 64 - balansina gabierului artimon; 65 - contrascota gabierului artimon; 66 - straiul arboretului artimon;

67 - straiul arborelui gabier artimon; 68 - pic; 69 - ghiu; 70 - scota ghiului; 71 - verga velei in cruce/artimonului; 72 - sarturile coloanei artimon; 73 - bratul mare

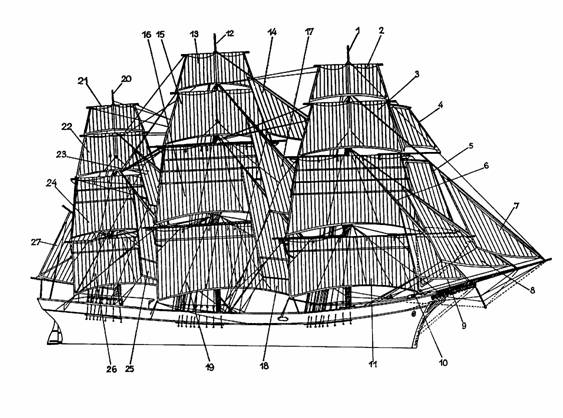

Velatura

1 - farul prova; 2 - randunica mica (trinchet); 3 - zburatorul mic (trinchet); 4 - aripa zburatorului; 5 - aripa gabierului mic (trinchet); 6 - gabierul mic (trinchet); 7 - focul sagetii; 8 - focul mic; 9 - focul mare; 10 - straiul coloanei trinchet pe care se invergheaza trinchetul; 11 - trinca; 12 - farul mare; 13 - randunica mare;

14 - velastraiul randunicii mari; 15 - zburatorul mare; 16 - gabierul mare;

17 - velastraiul zburatorului mare; 18 - velastraiul mare; 19 - vela mare; 20 - farul pupa; 21 - randunica artimon; 22 - zburatorul artimon; 23 - velastraiul zburatorului artimon; 24 - gabierul artimon; 25 - velastraiul artimon (draculetul); 26 - vela in cruce (artimonul); 27 - randa
