COMENZI DE EDITARE

autocad



+ Font mai mare | - Font mai mic

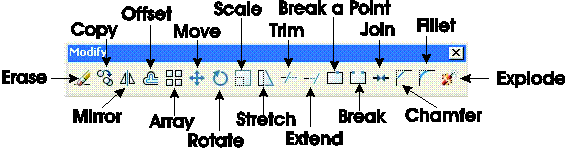

COMENZI DE EDITARE



Comanda

Semnificatie

Erase

Sterge obiectele selectate

Copy

Deseneaza cpii ale obiectelor

Mirror

Deseneaza simetricele obiectelor selectate, in raport cu o dreapta

Offset

Deseneaza un obiect de acelasi tip cu cel selectat, prin punctul sau la distanta indicate

Array

Creeaza cpii multiple ale unui obiect, intr-o retea rectangulara sau polara

Move

Muta obiectele selectate, prin translatie, dupa un vector definit prin doua puncte

Rotate

Roteste obiectele selectate, in plan, in jurul unui punct

Scale

Scaleaza (mareste sau micsoreaza) obiectele, in raport cu un punct

Stretch

Permite deformarea unui obiect, pastrand legaturile dintre partile componente

Trim

Reteaza portiuni ale obiectelor desenate, dincolo de o muchie taietoare

Extend

Extinde obiectele selectate pana la o frontiera aleasa

Break a Point

Elimina un punct din obiectul selectat

Break

Elimina o portiune din obiectul selectat sau il separa in doua parti

Join

Uneste doua sau mai multe obiecte, formand unul singur

Chamfer

Realizeaza tesirea unui contur sau a unui colt

Fillet

Realizeaza racordarea (rotunjirea) unui contur sau a unui colt

Explode

Explodeaza (desface) entitatile compuse (blocuri, polilinii, cote, retele, solide, regiuni etc.) in obiectele componente

COMENZI DE EDITARE

A.  ERASE

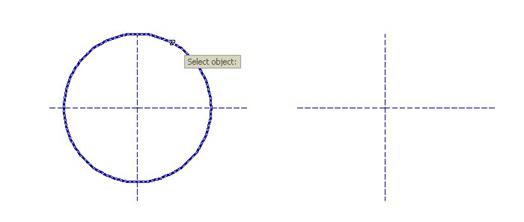

Comanda este folosita pentru stergerea obiectelor care nu mai sunt necesare in desen. Procedura implica activarea comenzii ERASE (din meniul derulant, lista de instrumente sau de la linia de comanda), selectarea obiectelor de sters si actionarea tastei ENTER.

Exemplu

Command erase

Select objects: 1 found

B.  MIRROR

Comanda este folosita pentru obtinerea simetricelor unor obiecte selectate fata de o dreapta definita de utilizator. In final, este posibila alegerea intre a renunta la obiectul desenat initial, pastrand doar simetricul sau si a pastra ambele obiecte, creind unul nou.

Command: mirror

Select objects: 1 found

Select objects: 1 found, 2 total

Select objects: 1 found, 3 total

Select objects: 1 found, 4 total

Select objects: 1 found, 5 total

Select objects: (ENTER)

Specify first point of mirror line: end

of (se alege capatul primului segment)

Specify second point of mirror line: end



of (se alege capatul ultimului segment)

Erase source objects? [Yes/No] <N>: n

2.

3.

C.  ARRAY

Comanda creeaza cpii ale unui obiect, intr-o retea cu forma matriceala sau circulara. Evident, se incepe cu desenarea obiectului care urmeaza sa fie copiat, dupa care va fi creata reteaua in care vor fi dispuse cpiile.

Etape de lucru:

I.      Multiplicarea intr-o retea rectangulara (matriceala)

Desenarea triunghiului de copiat

Command: line

Specify first point:

Specify next point or [Undo]:

Specify next point or [Undo]: @1<120

Specify next point or [Close/Undo]: end

of (se alege capatul de plecare)

Specify next point or [Close/Undo]: (ENTER)

Aplicarea comenzii ARRAY - e urmata de aparitia unei ferestre de dialog ce permite alegerea numarului de obiecte de asezat pe fiecare linie si pe fiecare coloana, distanta dintre ele, precum si selectia obiectelelor care vor fi distribuite in reteaua astfel definita.

Selectarea obiectelor

Final

II.     Multiplicarea intr-o retea circulara (polara)

Desenarea triunghiului de copiat

Desenarea cercului pe care se va defini reteaua polara

Command: circle

Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:

Specify radius of circle or [Diameter]:

Mutarea triunghiului pe cerc (ca pas intermediar am construit cercul circumscris triunghiului, pentru ca centrul sau sa poata fi punctul ce va fi mutat in cvadrantul nordic al cercului mare)

Command: move

Select objects: 3 found (se selecteaza cele trei laturi ale triunghiului)

Select objects: (ENTER)

Specify base point or [Displacement] <Displacement>: cen

of (se alege centrul cercului circumscris triunghiului)

Specify second point or <use first point as displacement>: qua

of (se selecteaza cercul mare)

Aplicarea comenzii ARRAY - e urmata de aparitia unei ferestre de dialog ce permite alegerea centrului in jurul caruia va fi definita reteaua polara, numarul de cpii ce vor fi plasate in desen, valoarea unghiuluidupa care se va "umple" reteaua, precum si alegerea obiectelor ce vor fi copiate.

Selectarea obiectelor

Final

D.  TRIM

Comanda este folosita pentru retezarea anumitor portiuni din desen, portiuni delimi-tate de muchii ce vor fi folosite ca muchii taietoare.

Etape de lucru

Activarea comenzii TRIM (din meniul derulant, bara de instrumente, sau de la tastatura in linia de comanda)

Selectarea muchiilor taietoare (inclusiv cu selectie de grup)

Command: trim

Current settings: Projection=UCS, Edge=None

Select cutting edges

Select objects or <select all>: (se selecteaza portiunea dreptunghiulara cu colturile P1 si P2)

Specify opposite corner: 2 found

Select objects:

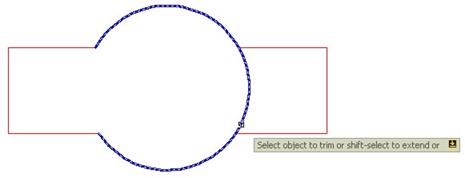

Selectarea obiectelor de retezat

Select object to trim or shift-select to extend or

[Fence/Crossing/Project/Edge/eRase/Undo]: (se selecteaza liniile interne, adica cele doua arce de cerc dispuse in interiorul dreptun-ghiului si cele doua coarde de cerc formate de intersectiile cu dreptunghiul)

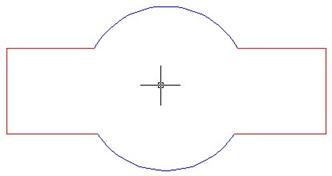

Obtinerea figurii finale

E.  CHAMFER

Comanda este folosita pentru tesirea colturilor unei secvente de segmente de dreapta; pentru fiecare segment pe care se aplica tesirea se alege distanta pana la care se va reteza linia.

Etape de lucru:

Activarea comenzii CHAMFER (din meniul derulant, bara de instrumente, sau de la tastatura in linia de comanda)

Alegerea distantelor de tesire

Command: chamfer

Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]: d

Specify first chamfer distance:

Specify second chamfer distance:

Selectarea celor doua segmente de dreapta ce vor fi tesite

Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]:

Select second line or shift-select to apply corner:

Obtinerea desenului cerut

Figura initiala

Figura finala

F.   FILLET

Comanda este folosita pentru racordarea a doua entitati (segmente de dreapta sau arce de cerc) folosind arce de cerc de raza impusa.

Etape de lucru:

Activarea comenzii FILLET (din meniul derulant, bara de instrumente, sau de la tastatura in linia de comanda)

Alegerea razei arcului de cerc folosit ca racord

Command: fillet

Current settings: Mode = TRIM, Radius = 0.00

Select first object or [Undo/Polyline/Radius/Trim/Multiple]: r

Specify fillet radius <0.00>:

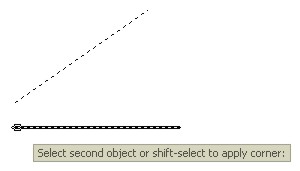

Selectarea celor doua obiecte de racordat

Select first object or [Undo/Polyline/Radius/Trim/Multiple]: (se alege primul obiect de racordat)

Select second object or shift-select to apply corner: (se alege al doilea obiect de racordat)

Obtinerea desenului cerut

Figura initiala

Figura finala
