Modelarea logica si fizica a datelor

Modelarea logica a datelor

Modelarea conceptuala are mai multe tipuri de exprimare. Pana acum a fost prezentat modelul Entitate-Asociere, model ce trebuie adus la o structura care sa permita prelucrarea datelor pe suport.



Exista doua tipuri de organizare a datelor pe suport:

Fisiere de date

Baze de date

Un fisier clasic este un ansamblu de inregistrari, care in general au aceeasi structura, fiecare inregistrare avand drept caracteristica notiunea de camp.

Un fisier clasic nu poate avea identificatori , ci trebuie supus unor prelucrari pentru a functiona corect, ceea ce inseamna ca nu poate prelua toate caracteristicile unui model conceptual.

Conceptul de baza de date a aparut in 1967 , ca urmare a eforturilor pentru crearea unei structuri de date care sa elimine cele trei mari neajunsuri introduse de programarea cu fisiere clasice:

Independenta

Redundanta

Integritatea datelor

Modelarea bazata pe conceptul de baza de date

Exista 3 categorii de administrare a bazelor de date ce dau nastere la 3 tipuri de modelare logica:

Modelarea Ierarhic-Arborescenta

Modelarea in Retea

Modelarea Relationala

Fiecare categorie are o anumita structura, ceea ce presupune ca de la modelul EA sa ajungem la modelul respectiv.

Modelul Ierarhic

In acest model, datele sunt organizate intr-o structura arborescenta ramificata, cu un singur varf, sub forma unei piramide. Fiecare nod din arbore corespunde unei clase de entitati din lumea reala, iar drumurile dintre noduri reprezinta asocierile existente intre obiecte. Intr-o asemenea structura, fiecare parinte poate avea mai multi copii, dar un copil nu poate avea decat un singur parinte.

Dezavantajele acestui model sunt urmatoarele:

Marimea exagerata a timpului de regasire a informatiilor

Numarul de ierarhii posibile creste combinatoric cu numarul inregistrarilor

Aceasta abordare nu este posibila pentru anumite structuri de date.

Modelul logic trebuie creat astfel incat sa preia cat mai multe caracteristici ale modelului conceptual.

Modelul in Retea

Reteaua reprezinta o colectie de noduri - entitati si legaturi - asocieri ( un graf ) fiecare nod putand fi legat de oricare altul. Modelul este destul de performant - se apropie mai mult de EA - dar foarte complicat si dificil de implementat.

Redundanta - nu exista.

Integritati - exista pentru ca se apropie de modelul EA.

Prelucrari - legaturile formeaza trasee care permit o regasire usoara a informatiilor de pe orice nivel, insa o actualizare a structurii (modificarea nodurilor sau legaturilor ) creeaza probleme deosebit de complicate si complexe.

Modelul relational

Din punct de vedere fizic are mai multe implementari, fiecare fiind mai mult sau mai putin fidele MC: ACCESS, SQL , FOX , ORACLE.

Modelul este puternic, dar in acelasi timp este flexibil , simplu si natural, permitand o proiectare relativ usoara a structurilor de date. Dezavantajul il reprezinta cresterea redundantei datelor fata de celelalte 2 modele.

DEFINITII

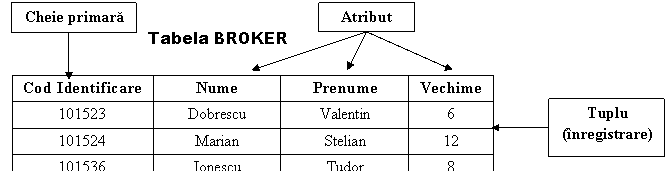

Relatia

este o submultime a produsului cartezian de N domenii

se prezinta sub forma bidimensionala (tabelara) pe linii si coloane

este formata din linii (randuri) si coloane

mai este numita si tabela

Tuplul

reprezinta o linie in cadrul tabelului

se mai numeste inregistrare (in engleza 'record')

Domeniul

reprezinta un set de valori pe care le poate lua o data (un atribut).

Ziua = | Trimestru =

Atributul


reprezinta o caracteristica care poate lua valori intr-un domeniu, fiecarei caracteristici fiindu-i rezervata o coloana in cadrul relatiei.

Cheia primara

reprezinta un atribut sau un grup minimal de atribute ale carui realizari pot permite identificarea unica a unui tuplu intr-o tabela.

Cheia candidat (alternativa)

reprezinta un atribut sau grup de atribute care pot prin realizarile lor sa identifice un tuplu;

dintre cheile candidate se alege atributul sau grupul de atribute care va juca rol de cheie primara.

Cheia externa

este un atribut din schema unei tabele care joaca rol de cheie primara intr-o alta tabela;


atributul cu rol de cheie externa trebuie sa respecte cerintele de integritate referentiala.

Unde: D2 D1 - aceasta incluziune reprezinta integritatea referentiala.

Schema unei relatii.

reprezinta lista atributelor apartinand relatiei, impreuna cu domeniile lor.

Gradul relatiei.

reprezinta numarul de coloane (atribute) ale relatiei.

Cardinalitatea relatiei.

reprezinta numarul de randuri (inregistrari, tupluri) ale acesteia.


Schema relatiei

Contracte unde

Durata

Gradul relatiei

Cardinalitatea relatiei

Reguli de trecere de la modelul EA la schema bazei de date relationale.

Regula nr. 1

Fiecarui tip de entitate din modelul EA, ii este asociata schema unei relatii formata din toate atributele tipului de entitate.


Identificatorul tipului de entitate devine cheia primara a relatiei

Regula nr. 2

Daca intr o asociere binara A, fiecare dintre entitati prezinta pentru cuplul entitate-asociere, cardinalitatea (0,1) sau (1,1), atunci se adauga la schema relatiei R1 (corespunzatoare entitatii E1) cheia primara a celeilalte entitati E2 participanta la asociere.

Cheia externa va trebui sa respecte restrictia de integritate referentiala.

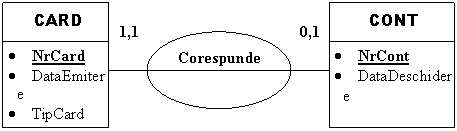

CARD

CONT

Regula nr. 3

Daca intr o asociere A, exista o singura entitate E1 pentru care cardinalitatea cuplului EA este egala cu (0,1) sau (1,1), atunci se adauga la schema relatiei R1 (corespunzatoare entitatii E1) cheia primara a relatiei R2 (care corespunde entitatii E2 participante la asociere)

Acest 'transport' al cheii primare a relatiei R2 la schema relatiei R1 (unde va juca rolul de cheie externa) este impus de rolul dominant al primei relatii asupra celei de a doua


Cand intre doua entitati se stabileste o asociere (1 n) inseamna ca entitatea care prezinta pentru cuplul EA cardinalitatea (0,n) sau (1,n) va fi dominanta, iar cea de a doua va fi considerata entitate 'fiu' si va primi drept cheie externa cheia primara a entitatii 'parinte', iar daca sunt definite atribute pentru asocierea A ele vor fi cuprinse in schema relatiei 'fiu';

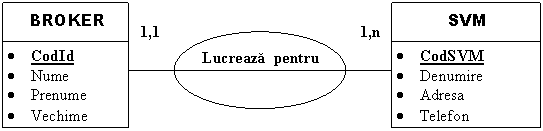

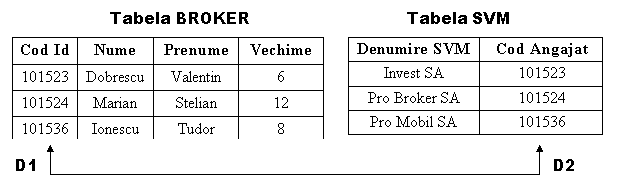

BROKER

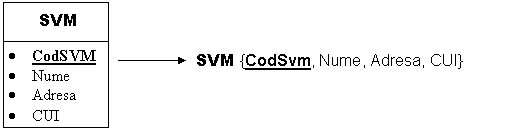

SVM

Regula nr. 4

Daca intr o asociere A, nu exista nici o entitate E pentru care cardinalitatea cuplului EA sa fie egala cu (0,1) sau (1,1), atunci se va defini o a treia relatie cuprinzand in schema sa cheile primare ale celor doua relatii (corespunzatoare entitatilor participante la asociere) impreuna cu toate atributele definite pentru asocierea A

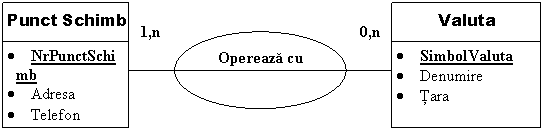

Punct Schimb

Valuta

Opereaza

Asocierile ciclice

in cazul asocierilor ciclice se aplica tot regulile 1-4 in functie de cardinalitatile celor doua cupluri EA prezente.

Transpunerea generalizarii si specializarii

Definirea modelului logic al datelor plecand de la modelul EA care a integrat si conceptele de generalizare si specializare se poate realiza in doua modalitati:

dand prioritate specializarii, caz in care atributele tipului sunt aspirate la nivelul subtipurilor;

dand prioritate generalizarii, cu sau fara conservarea subtipurilor, caz in care se produce o 'aspirare' a atributelor subtipurilor la nivelul tipului.


FAVORIZAREA SPECIALIZARII

Actiune

Obligatiune

FAVORIZAREA GENERALIZARII

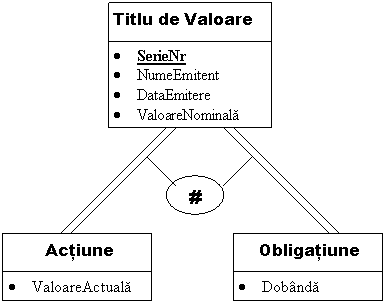

Titlu de Valoare

Actiune

Obligatiune

Modelarea fizica a datelor

Criterii utilizate in alegerea SGBD-ului:

Cerintele utilizatorului privitoare la:

tipurile de aplicatii

timpul de raspuns

confidentialitatea datelor

securitatea datelor

usurinta in exploatare a sistemului

Caracteristici, facilitati, instrumente oferite:

instrumente pentru generarea de: ecrane, rapoarte, aplicatii etc.

interfata usor de utilizat pentru definirea cererilor (interfata grafica)

facilitati privind importul si exportul de date

documentarea bazei de date

facilitati oferite administratorului bazei de date

securitatea bazei de date

usurinta in utilizarea SGBD-ului

Cerinte de ordin tehnic:

portabilitatea SGBD-ului

portabilitatea colectiilor de date si a aplicatiilor

facilitati de incarcare, exploatare si refacere a bazei de date

Cerinte de ordin economic:

incadrarea in bugetul existent

timpul si resursele financiare necesare pentru pregatirea utilizatorilor si trecerea la exploatarea curenta a bazei de date.

Definirea modelului fizic al datelor (MFD)

se realizeaza in conformitate cu SGBD-ul ales;

rezultatul acestei treceri de la MLD la MFD este reprezentat de schema interna a bazei de date;

pentru modelul logic definit anterior in aceasta etapa vor fi create tabelele bazei de date, pentru fiecare dintre acestea precizandu-se toate elementele necesare conform specificatiilor de definire caracteristice SGBD-ului;

aceasta etapa de modelare nu se limiteaza doar la definirea modelului fizic al datelor (MFD) ci urmareste si optimizarea MFD ceea ce ar presupune asigurarea:

unui timp minim de acces la nivel fizic pentru prelucrarile cele mai frecvente;

o mai mare independenta a stocarii fizice a datelor in raport cu prelucrarile.

Realizarea acestor deziderate se poate materializa in:

definirea indecsilor atat pe cheile primare cat si pe chei alternative de cautare in raport cu natura diverselor cautari in baza de date;

controlul alocarii spatiului de disc afectat bazei de date prin utilizarea de partitii (SGBD Oracle);

asigurarea proximitatii stocarii ansamblurilor de date manipulate frecvent in anumite prelucrari (utilizarea clusterelor de catre SGBD Oracle de exemplu).

Determinarea dimensiunii viitoarei baze de date si a spatiului de memorie necesar sistemului informatic.

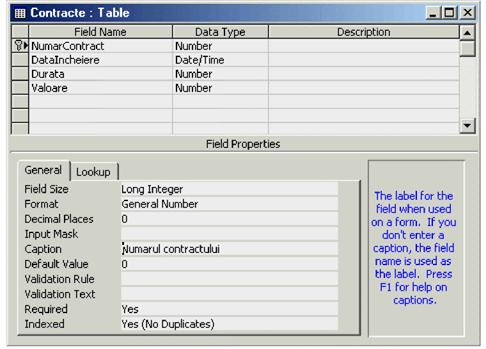

in cazul in care am optat pentru utilizarea SGBD Access crearea tabelelor bazei de date se va realiza prin initierea actiunii de creare a obiectelor de tip tabel (Table) pentru fiecare relatie precizandu-se proprietatile corespunzatoare atributelor declarate.

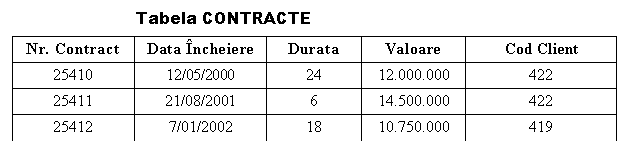

Contract
