Alte tipuri de conectoare

Alte conectoare pe care s-ar putea sa le gasiti pe placile de baza mai noi sunt prezentate in tabelele




Tabelul 4.19 Conectorul pin-header pentru protectia impotriva deschiderii carcasei (securitate)

Pinul

Denumirea semnalului

Masa

CHS-SEC

Tabelul 4.20    Conectorul pin-header de activare prin LAN

Pinul

Denumirea semnalului

+ 5 V SB

Masa

WOL

Tabelul 4.21    Conectorul pin-header de activare la apel telefonic

Pinul

Denumirea semnalului

Masa

RINGA

Tabelul 4.22    Conectorul audio CD

Pinul

Denumirea semnalului

Pinul

Denumirea semnalului

CD_IN-Left (stanga)

Masa

Masa

CD_IN -Right (dreapta)

Tabelul 4.23    Conectorul pentru telefonie

Pinul

Denumirea semnalului

Pinul

Denumirea semnalului

Iesire audio (mono)

Masa

Masa

Intrare audio (mono)

Tabelul 4.24    Conectorul intrare audio stil ATAPI

Pinul

Denumirea semnalului

Pinul

Denumirea semnalului

Intrare stanga Masa

Masa

Intrare dreapta (mono)

Firma Intel si alti cativa producatori de placi de baza prefera sa amplaseze toate conectoarele de placa de baza spre panoul frontal pe un singur sir, asa cum se vede in figura 4.43.

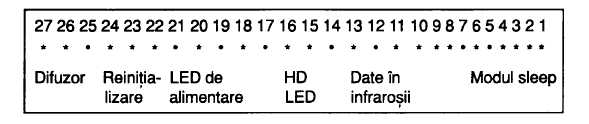

Figura 4.43 Conectoarele tipice ale unei placi de baza ATX pentru panoul frontal (in exemplu, o placa de baza Intel).

Tabelul 4.25 prezinta denumirile conectoarelor de la placa de baza pentru panoul frontal folosite in mod obisnuit la placile de baza Intel ATX.



Tabelul 4.25    Conectoarele tipice de la placa de baza ATX la panoul frontal

Conectorul

Pinul

Denumirea semnalului

Conectorul

Pinul

Denumirea semnalului

Difuzor

SPKRJHDR

Fara

Neconectat

PIEZOJN

IrDA

CONIR (IR consumator)

Cheie

IrTX

Masa

Masa

Reset

SW_RST

IrRX

Masa

Cheie

Fara

Neconectat/Cheie

+5 V

Led alimentare

PWR_LED

Fara

Neconectat

Cheie

Consum redus

SLEEP_PU (pullup)

Masa

SLEEP

Fara

Neconectat/Cheie

Pornire

Masa

Led hard-disc

HD_PWR

SW_ON#

HD Active#

Cheie

HD_PWR +5 V
