Pereti de compartimentare

Pereti de compartimentare

Prin folosirea peretilor de montaj Rigips pot fi obtinute - in comparatie cu sistemele conventionale de realizare a peretilor de compartimentare - avantaje relevante din punctul de vedere al costurilor. Spatiul liber din interiorul peretilor este ideal pentru amplasarea rationala a diferitelor tipuri de instalatii, iar suprafata instantaneu uscata a peretelui poate fi vopsita, tapetata sau lambrisata fara intarziere. Sistemele Rigips suporta orice comparatii si din punct de vedere al izolatiei fonice si al rezistentei la foc, iar greutatea peretelui este de numai 25 - 50 kg/m2. Sistemul cel mai folosit este cel cu montanti si structuri de sustinere de metal. Se pot insa folosi si structuri de sustinere din lemn, de exemplu montati de 6X6 cm. In functie de cerintele fizice si constructive ale constructiei, se pot realiza pereti simpli sau dubli. Calitatile fizice si statice ale peretilor rezulta din conlucrarea structurii de sustinere cu panourile Rigips si cu straturile izolante din interioare din interiorul peretelui. In acest fel rezulta elemente de constructie adaptate la diferite conditii constructive. In cazul unei modificari a functiunii cladirii, peretii de montaj Rigips se pot demonta fara mari eforturi.

Pereti de compartimentare

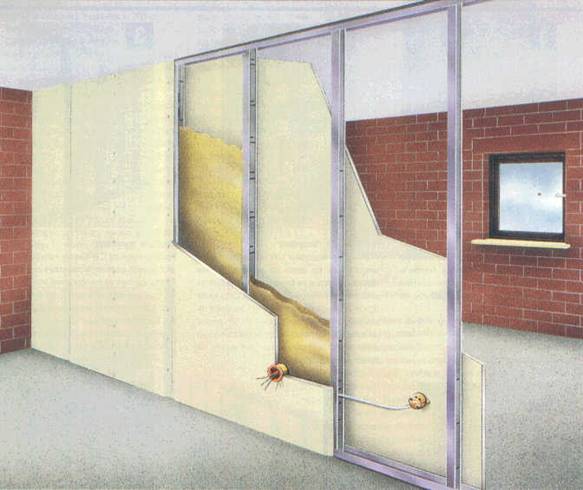

- Pereti de montaj Rigips cu structura de sustinere din metal -

Panotarea. Panouri de constructie Rigips, format mare, grosime 12,5 cm, respectiv 15,0 mm. Forma muchiei AK (aplatizata semicirculara).

Fixarea panourilor. Suruburi rapide Rigips 25 mm.

Prelucrarea rosturilor. Rosturile dintre panouri, precum elementele de fixare, trebuie prelucrate cu spaclul in mai multe randuri. Pentru rosturi sistem AK vezi pag. 35, pentru rosturi sistem 'Vario' vezi pag. 34.

Structura de sustinere

• Profile de racordare la pardoseala, tavan, sau la alti pereti de tip Rigips -UW, respectiv CW, care se fixeaza cu dibluri cu stift rotativ Rigips, respectiv dibluri metalice Rigips.
• Profile montanti Rigips CW.
• Banda de etansaree pentru racorduri Rigips.

Izolarea spatiului gol din interiorul peretelui. Vata din fibre minerale sub forma de saltele sau placi. In cazul cerintei de protectie impotriva incendiului.
- Panotarea: panouri de protectie impotriva incendiului.

Pereti de compartimentare - Realizarea tocurilor de usi -

Tocurile de usi pot fi introduse fara probleme in peretii de montaj Rigips. In alegera tehnicii de prindere, esentialal este sarcina produsa de greutatea usii. Trebuie luati in considerare urmatorii factori:

1. Inaltimea maxima a peretelui: 280 cm
2. Deschiderea usii: 90 cm
3. Greutatea maxima a foii de usa: 25 kg.

Daca toate aceste date corespund, se poate realiza tocul usii din profile de perete UW/CW (grosimea tablei: 0,6 mm, structura:tip cutie).

Aceste profile pentru montantii usii se fixeaza de profilele de racordare cu pardoseala prin nituri cu cap ascuns. Profilele de racordare cu pardoseala trebuie prinse de pardoseala, in stinga si in dreapta golului usii, cu cate doua dibluri. Drept buiandrug al usii, se monteaza in partea superioara a golului in profil UW. Alaturarea panourilor din care se realizeaza peretele trebuie sa se produca intotdeauna deasupra buiandrugului, si in nici un caz in dreptul profilelor verticale ale tocului. In acest scop, in profilul-buiandrug se aseaza doua profile-montanti, care rezolva problema rosturilor decalate ale celor doua fete de perete.

Montarea unor tocuri prefabricate din mai multe piese de otel se face conform desenului alaturat. In cazul unor inaltimi de perete mai mari de 280 cm, a unor latimi de usi mai mari de 90 cm sau a unei greutati a foii de usa mai mare de 25 kg, trebuie folosite - la montarea unor tocuri de otel din una sau mai multe puese - profile de rigidizare UA, care vor inlocui profilele de perete normale UW/CW (fig.1)

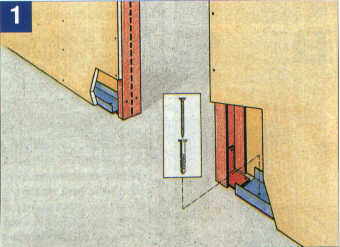

Toc de otel cu profile de rigidizare UA
Asemenea profile - care au grosime de tabla de 2 mm si care pot fi fixate la rosu de planseul inferior si de cel superior prin dibluri amplasate in zone speciale de colt - se fabrica pentru diferite grosimi ale peretelui Pentru realizarea unei legaturi puternice cu pardoseala, in zona golului de usa, profilele UW se decupeaza. Profilele de rigidizare UA sunt prevazute cu unul sau doua randuri de golurialungite. Acestea, impreuna cu golurile prevazute in colturile de racordare, permit compensarea unor mici diferente ale inaltimii incaperii sau provenite din incovoierea (limitata)a planseului superior. Fixarea panourilor de profilele UA se face cu suruburi rapide Rigips tip 221. Acolo unde acest lucru nu este posibil din cauza latimii golului de usa, se monteaza langa profilul UA un profil CW suplimentar, de care apoi se insurubeaza - pe toata inaltimea - panourile.

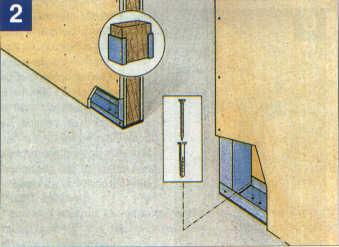

Toc de lemn
Pentru montarea unor tocuri de lemn sunt valabile toate conditiile prevazute pentru profilele de perete CW. Se recomanda insa ca profilele-montanti CW pentru usi sa fie montate cu partea deschisa spre toc si sa fie prevazute cu montant de lemn. In acest fel, tocul poate fi montat in modul obisnuit in care se face aceasta operatie.

Pereti de compartimentare - Instalatii / Racorduri -

Pentru a putea demonstra cel mai bine caracteristicile fizice ale peretilor prefabricati Rigips va trebui sa tinem seama de unele amanunte, cum ar fi urmatoarele:

Cerintele fonice
Cel care se afla in incapere fac diferite zgomote in miscare, vorbire. Zgomotul pasilor sau al vorbirii se propaga si dincolo, prin peretii despartitori, si, actioneaza asupra celor aflati in alte incaperi. Dat fiind faptul ca cele mai multe zgomote care sunt deranjante, sunt cele cauzate de pasi, aceste zgomote trebuie impiedicate sa se propage. Prin asamblarea unor elemente solide aceste zgomote se propaga mai bine. Deci vom avea nevoie de includerea unor elemente de izolatie mai moi, maleabile.

Transmiteri laterale (elemente de constructie adiacente)
Capacitatea de izolare fonica a unui element de constructie depinde si de influentele pe care elementele alaturate le exercita asupra lui - peretele coridorului, fatada pardoseala, planseul. Acestia sunt factori, care, independent de peretele de montaj Rigips, pot actiona pozotiv sau negativ. In detaliile de racordari care urmeaza, acesti factori sunt luati in considerare in mare masura. Pentru executii speciale, serviciul tehnic de consulting al RIGIPS va sta la dispozitie.

Racorduri
Pentru protectia fonica sunt necesare racorduri etanse. Este deci strict necesara prevederea unui benzi de etansare pentru racorduri Rigips, ca si umplerea rosturilor de la racorduri cu substanta speciala Rigips, respectiv cu chit permanent elastic. Daca trebuie indeplinite conditii privind protectia impotriva incendiului, trebuie folosite benzi de etansare pentru racorduri din clasa de materiale A (fibre minerale din fibra de piatra sau de zgura). Benzile de etansare pentru racorduri Rigips pot fi folosite daca sunt realizate in grosimea panourilor, deci dacasunt complet acoperite de acestea. Daca din calcul reiese o incovoiere a planseului superior mai mare de 10 mm, in zona racordului perete-planseu, intre panotajul OK si planseul UK trebuie prevazut un rost de tasare (racord glisant la planseu). Muchiile libere ale panourilor trebuie protejate cu un profil de protectie din aluminiu, chituit.

Pereti de compartimentare

- Prezentarea peretilor Rigips cu montanti metalici -

Peretii de montaj Rigips pot fi adaptati la diferite cerinte fizice fara a se modifica sistemul de baza. Astfel, de exemplu, pot fi obtinute valori de izolare fonica Rw de la 45 dB la 65dB pentru pereti cu unul sau doua randuri de panouri, prin marirea golului interior (a distantei intre cele doua coji), si/sau, prin realizarea unuia, respectiv a doua straturi de panotare. Prin folosirea unor materiale la izolarea golului interior si prin grosimi diferite ale panotajului se obtin pereti care se inscriu din punct de vedere al protectiei impotriva incendiului de la clasa F30 la clasa F90. Structurile Rigips prezentate in cele ce urmeaza sunt atestate prin adeverinte oficiale sau prin norme. In caz ca este necesara protectia impotriva incendiilor trebuie folosite panouri Rigips rezistente la foc. In cazuri exceptionale, cerintele F30 pot fi rezolvate cu panouri normale Rigips in doua straturi.

Disiparea interioara impiedica transmiterea undelor acustice prin goluri (de exemplu prize) in panourile de carton gipsat opuse - in cazul peretilor cu instalatii electrice sau alte tipuri de instalatii.

La cerinte de protectie impotriva incendiului, folositi panoul Rigips rezistente la foc, conform normei austriece B 3410, respectiv DIN 18 189. In plus, sunt valabile normele prescrise in ficare tara.
