Boilere cu acumulare functionand pe gaz

Toate boilerele descrise in acest manual sunt cu camera deschisa de tip B, in urmatoarele variante:



G - cu arzator pilot si aprindere piezo-electrica;

GT - prevazut cu o serpentina, pentru racordare la o instalatie de incalzire;

GE - cu aprindere electronica cu electrod de ionizare;

GP - cu arzator pilot, aprindere piezo-electrica si arzator cu putere majorata.

WGF - cu tiraj fortat

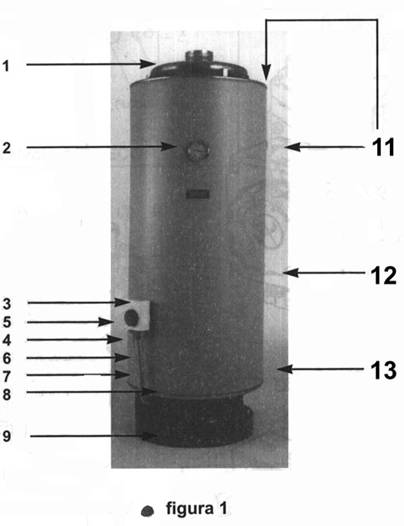

Figura 1

1 - terminal evacuare gaze arse;

2 - termometru;

3 - valva de siguranta gaz;

4 - racord gaz;

5 - termostat;

6 - termocupla;

7 - teava alimentare cu gaz arzator;

8 - teava alimentare cu gaz arzator pilot;

9 - arzator;

10 - buton pentru aprindere;

11 - racord iesire apa calda;

12 - recirculare;

13 - racord intrare apa calda

Caracteristici tehnice:

Model

Capacitate (l)

Presiune max apa (bar)

Putere termica nominala (KW)

Putere utila nominala (KW)

Presiune la racord gaz

Gaz metan G20 (mbar)

GPL (Butan) G30

GPL (Propan) G31

Presiune gaz la arzator

Gaz metan G20 (mbar)

GPL (Butan) G30

GPL (Propan) G31

Diametru racord G20 (mm)

Diametru racord G30/31 (mm)

Diametru la flacara pilot G20 (mm)

Diametru la flacara pilot G30/31 (mm)

Consum gaz

Gaz metan G20 (mc/h)

GPL G 30/31 (g/h)

Valori gaz de combustie

Cantitate masica de fum (g/sec)

Temperatura fum ( C)

Alimentari

Tensiune/frecventa (V/Hz)

Racord intrare gaz

Racord apa

Diametru racord fum (mm)

Supapa de siguranta (bar)

Caracteristicile de functionare si siguranta ale boilerului sunt in conformitate cu toate normele in vigoare pentru uz sanitar.

Toate operatiunile de racordare trebuiesc facute de personal calificat, pentru o buna instalare si functionare, in conformitate cu normele in vigoare.

Se recomanda instalarea intr-o pozitie accesibila pentru eventuale reglari, cu o distanta minima de materiale inflamabile de 50 - 60 cm.

Afluxul de aer trebuie sa vina pe cale directa; deschidere permanenta practicata in peretele incaperii pentru ventilarea acesteia; sectiune libera totala de 6 cm2 per KW de putere termica instalata cu un minim de 100 cm2.

Deschiderea in peretele exterior trebuie protejata cu o grila metalica, dar care sa nu obstructioneze deschiderea.

Evacuarea gazelor de combustie trebuie sa se realizeze printr-un canal de fum cu un diametru corespunzator fiecarui tip de boiler. Daca nu se poate realiza racordarea la un cos de fum, gazele de ardere pot fi evacuate direct in exterior.Intreaga responsabilitate pentru racordarea si montarea coorespunzatoare a cosului de fum, in conformitate cu normele in vigoare ii revine persoanei calificate, care realizeaza montajul.

Legatura la racordul de intrare gaz se va efectua cu teava zincata cu diametru adecvat.. Se prevede un robinet de inchidere in amonte de aparat.

Pentru fuctionarea pe GPL este indispensabila instalarea unui reductor de presiune tarat la 30 mbar pentru G30 si 37 mbar pentru G31.

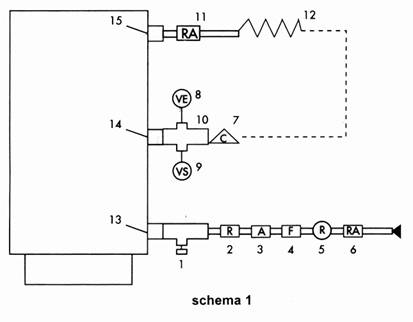

Racorduri hidraulice

1. Racorduri apa calda, se monteaza in urmatoarea ordine accesoriile:

a)     robinet de descarcare (facultative);

b) supapa de siguranta in dotarea fiecarui aparat (obligatoriu);

c) dedurizator (recomandat);

d) filtru pentru impuritati (facultative);

e) reductor presiune apa (recomandat);

e) robinet de inchidere (facultativ);

f) iesire apa calda; se prevede un robinet;

g) recirculare; se prevede un teu pentru racordare vas de expansiune cu o capacitate de 10% din continutul de apa al boilerului si o supapa de siguranta tarata la 5.8 bar (obligatorii);

h) o supapa de sens (facultative).

1. robinet de descarcare;

2. robinet de inchidere;

3. dedurizator;

4. filtru;

5. reductor de presiune;

6. robinet de inchidere;

7. clapeta de sens;

8. vas de expansiune;

9. supapa de siguranta 5.8 bar;

10. teu;

11. robinet de inchidere;

13. intrare apa calda;

14. recirculare;

15. iesire apa calda.

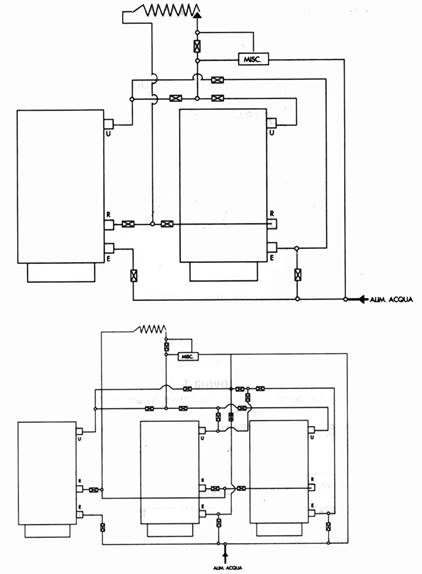

Schema legare in serie doua boilere si trei boilere

Este interzisa interventia la componentele sigilate.

In primul rand:

- asigurati-va ca boilerul este plin cu apa ;

- asigurati-va ca gazul distribuit este compatibil cu reglarea facuta aparatului;

- opriti robinetul de gaz.

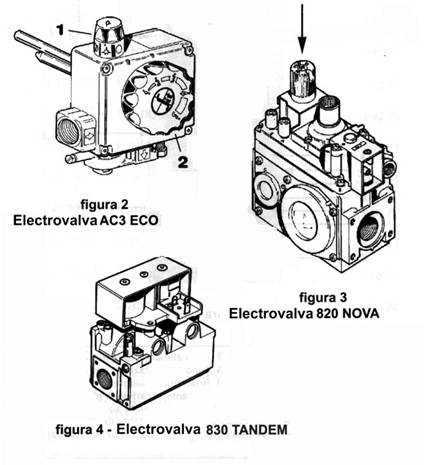

Aparate dotate cu vana AC-3 ECO

Aprindere

- Rotiti butonul de comanda in pozitia

- apasati repetat pe butonul de aprindere piezo pana cand flacara pilot se aprinde;

- eliberati butonul de comanda dupa circa 30 sec;

- rotiti butonul de comanda in pozitia S si reglati termostatul la temperature dorita (temperature creste daca butonul este rotit in sens antiorar).

Pozitionare flacara pilot:

- rotiti butonul de comanda in pozitia

- rotiti butonul de comanda in pozitia

- inchideti robinetul de gaz.

Reglare flacara pilot

Aceasta reglare se face la arzator. Pentru verificarea flacarii pilot se procedeaza in felul urmator:

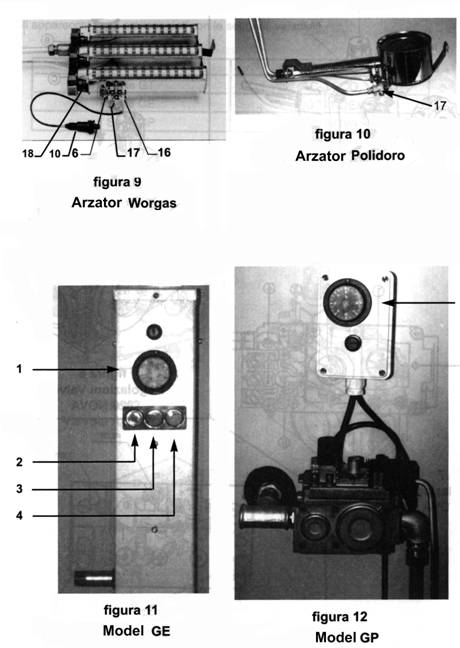

- desurubati surubul hexagonal (fig. 9 - 10);

- dupa toate operatiunile de reglare remontati surubul hexagonal.

Reglarea debitului de gaz:

- pentru reducerea debitului rotiti surubul "PILOT ADJ" in sens orar;

- pentru marirea debitului rotiti in sens antiorar.

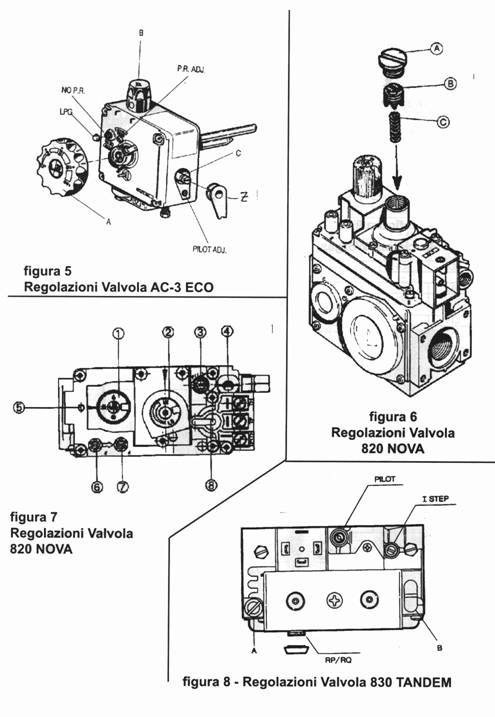

Reglarea presiunii de iesire la arzator

Aceasta reglare se executa la valva de gaz.

- scoateti butonul A;

A) Pentru functionare pe gaz metan:

- rotiti butonul "NO PR" complet in sens antiorar;

- strangeti butonul "PR DJ" pana la presiunea optima.

B) Pentru functionare pe GPL:

- rotiti complet in sens antiorar suruburile de reglare "PILOT ADJ" si "PR ADJ".

In acest punct reductorul de presiune este tarat correct.

Limitator de supratemperatura

Limitatorul de supratemperatura este parte integranta din valva de gaz. Impiedica supraancalzirea apei.
