Scheme de utilizare cazan - instalatie cu circulatie gravitationala

Scheme de utilizare - instalatie cu circulatie gravitationala

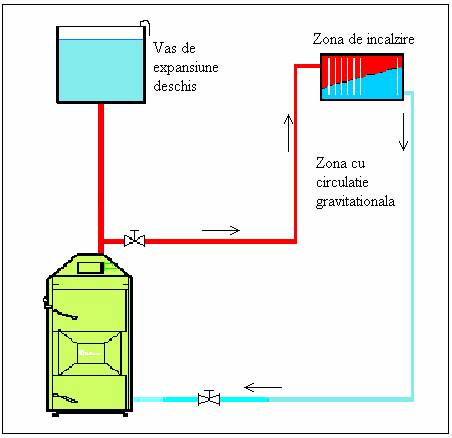

1. Cazan pe combustibil solid si instalatie cu circulatie gravitationala

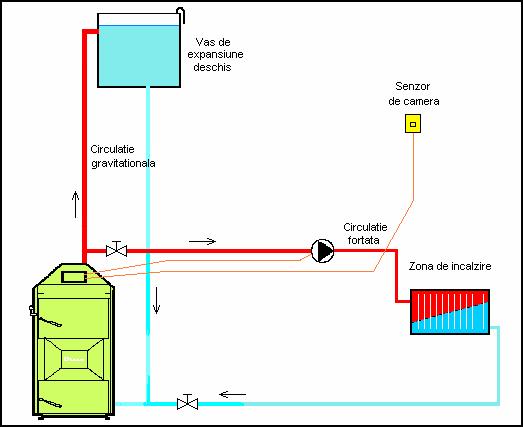

2. Cazan pe combustibil solid si instalatie cu circulatie fortata

- vas de expansiune pentru protectie la supratemperatura

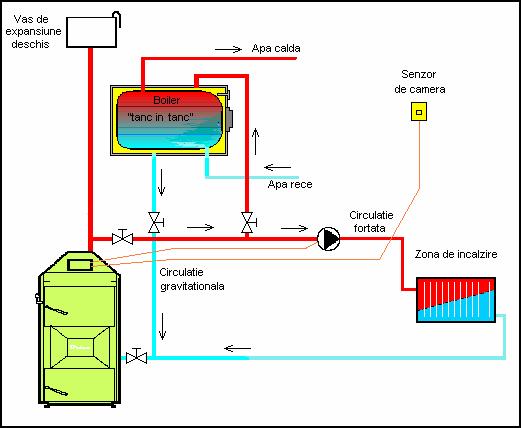

3. Cazan pe combustibil solid si instalatie de incalzire cu circulatie fortata

- protectie la supratemperatura prin preluarea caldurii in boilerul de preparare acm

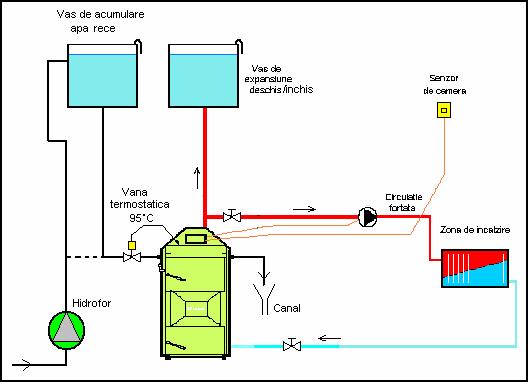

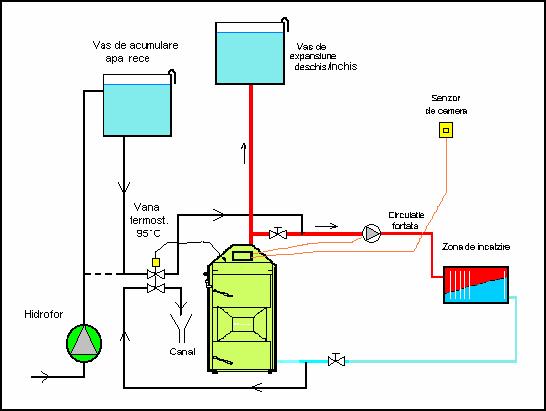

4. Cazan pe combustibil solid si instalatie de incalzire cu circulatie fortata

- protectie la supratemperatura prin racire automata prin serpentina

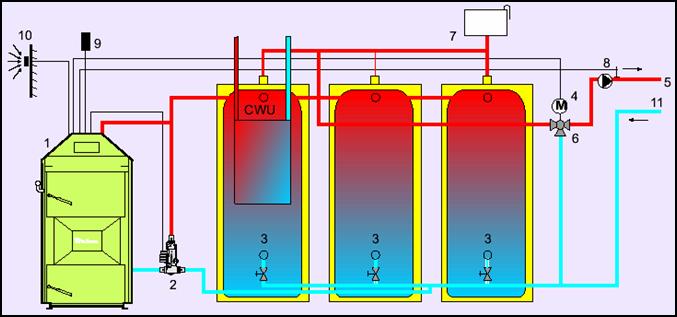

5. Cazan pe combustibil solid si instalatie de incalzire cu acumulatoare de caldura si circulatie fortata

- protectie la supratemperatura prin circulatie gravitationala intre cazan si acumulator

Cazan ORLAN,

Vana de protectie,

Acumulatoare de caldura,

Servomotorul vanei de amestec,

Turul instalatiei de incalzire,

Vana de amestec pe incalzire,

Vas de expansiune deschis,

Pompa de circulatie pentru incalzire,

Termostat de ambient,

Senzor de temperatura exterioara,

Returul instalatiei de incalzire.

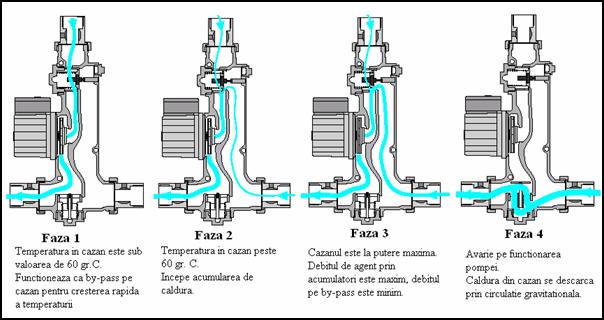

6. Instalatie cu protectie la supratemperatura cu vana termostatica dubla

- pentru cazane fara serpentine de racire

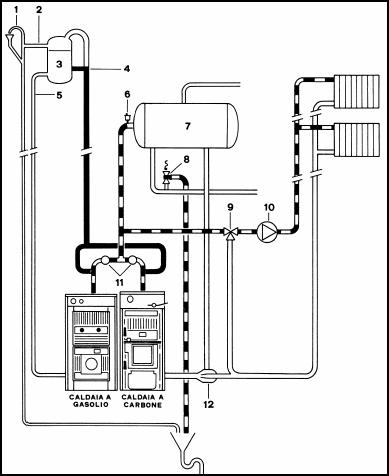

7. Schema cu doua cazane in paralel pe combustibili diferiti

- instalatie cu circulatie gravitationala / fortata

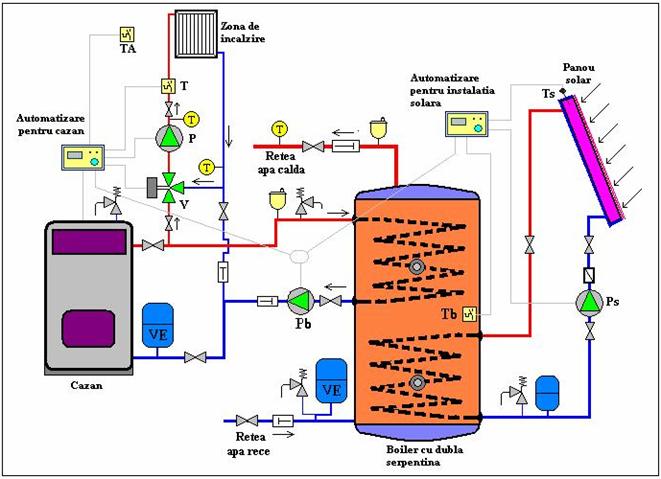

8. Instalatie de incalzire si preparare acm cu cazan si panouri solare
