Pompe DAB

Instalatii

+ Font mai mare | - Font mai mic




Pompe




==================

Despre DABPUMPS S.p.a.

● produce pompe de 30 de ani

● amplasata la Mestrino (Padova) –ITALIA

● 500 persoane

● 60.000 mp. suprafata ocupata de fabrica

● 5 filiale in afara Italiei (Belgia, Olanda, Germania, Anglia, Spania)

● peste 800 de modele si tipodimensiuni diferite

● comercializeaza anual cca. 1.000.000 de pompe diferite

2. Atuurile DAB

executie la un nivel superior de calitate

● folosirea materialelor de buna calitate

● conceptie moderna →parametri functionali ridicati

● fiabilitate

● greutate redusa

● usurinta la montaj

● intretinere simpla

● nivel de zgomot redus

● asistenta tehnica operativa si competenta

● CATEGORII DE POMPE ●

CIRCULATOARE

Pentru instalatii de incalzire, climatizare si apa calda menajera de uz casnic, colectiv si industrial.

2.POMPE IN LINIE

Pentru instalatii de incalzire, climatizare si apa calda menajera de uz civil si industrial (talie medie si mare).

3. ORIZONTALE

4.NORMALIZATE

Pentru alimentari cu apa rece si instalatii de ridicarea presiunii in instalatii civile , industriale si agricole (irigatii).

Potrivite pentru o gama larga de aplicatii in alimentari cu apa, climatizari si instalatii de racire.

5. VERTICALE

6.UZ CASNIC

Pentru instalatii de alimentare cu apa rece. Foarte potrivite in grupuri de ridicarea presiunii apei.

Pompe mici, potrivite pentru instalatii casnice, mica agricultura, gradinarit.

7. PENTRU APE UZATE

88. SUBMERSIBILE

La DAB sunt pompele de evacuare a apelor uzate menajere si industriale.



Pentru ridicarea si distribuirea apei din surse de adancime (puturi, foraje)

9. GRUPURI DE RIDICARE A PRESIUNII

Pentru toate tipurile de instalatii de apa rece, inclusiv cele de combatere a incendiilor.

4.Prezentare pe game

4.1. Circulatoare

Sunt pompe de circulatie cu rotor umed, cu care se poate acoperi toata plaja de aplicatii mici si medii in domeniul instalatiilor de incalzire, climatizare si apa calda menajera.

Campul de caracteristici acoperit :

● debite: 0,5 ÷ 120 mc/h

● inaltime de pompare: pana la 15 m CA

Motoarele sunt de tip asincron, cu doi sau patru poli, monofazate sau trifazate, cu rotor umed, cu trei trepte de viteza (cu exceptia celor echipate cu dispozitiv electronic de control al turatiei).

Circulatoarele se executa atat in versiunea pompa singura cat si in cea de pompa dubla (pompe gemene),cu exceptia celor pentru apa calda menajera (VS).

NOTA :

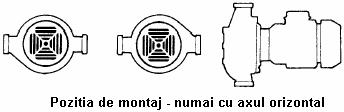

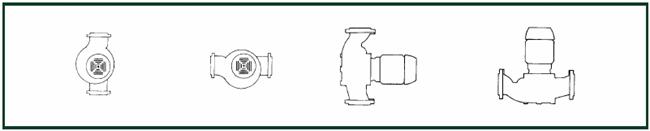

La montarea circulatoarelor se vor respecta riguros urmatoarele conditii impuse de producator:

n      axul motorului sa fie in pozitie orizontala ;

n      presiunea in aspiratia pompei sa fie cel putin egala cu cea indicata in cartea tehnica (pentru evitarea cavitatiei).

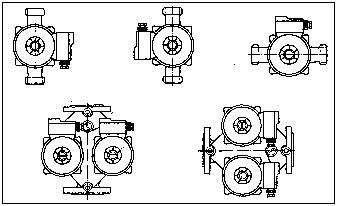

Rounded Rectangular Callout: Acestea sunt pozitii corecte de montaj


Cloud Callout: Iar acestea sunt GRESITE !


In gama de circulatoare, DAB produce mai multe modele, fiecare cu un mare numar de tipodimensiuni, comercializate de ROMSTAL .

Gama cuprinde urmatoarele modele :

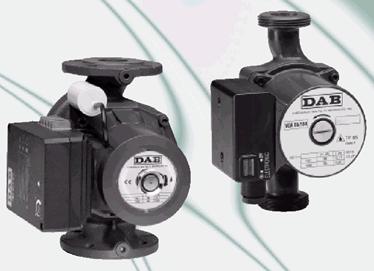

4.1.1. Circulatoare mici pentru instalatii individuale (domestice)

● modelele VA ,VB , VD , VS ●

Camp de functionare:

● debite : 0,5 ÷ 4 mc/h

● inaltime de pompare : pana la 6,3 m CA

● temperaturi de lucru : +2ºC ÷ +110ºC

Lichid pompat : apa curata, fara suspensii solide, fara substante agresive

disolvate ; se admite apa glicolata cu max. 30% glicol

Presiune maxima de lucru : 10 bar

Racorduri : filet sau flansa

Modul de simbolizare :


Exemplu VA 55 / 180 X

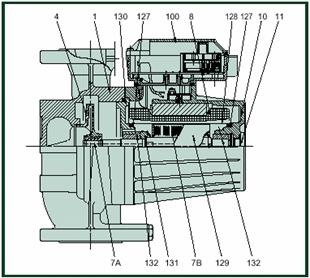

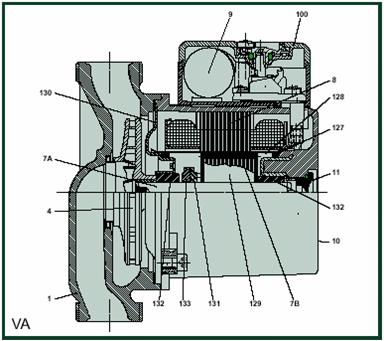

1 -- Corpul pompei

4 – Rotor

7A – Ax motor

7B – Rotor motor

8 – Stator

9 – Condensator

10 – Carcasa motor

11 – Dop aerisire

127 – Garnitura etansare

128 – Camasa statorului    129 -- Camasa rotorului

130 – Flansa de separatie

132 – Lagare

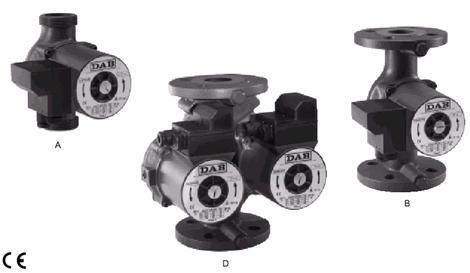

4.1.2. Circulatoare pentru instalatii individuale sau mici colectivitati

● modelele A , B , D ●

Diferenta fata de cele prezentate anterior consta in plaja mai extinsa a parametrilor de functionare, astfel:

● debit : 1 ÷ 12 mc/h

● inaltime de pompare : pana la 8 m CA

Modul de simbolizare :

Exemplu D 50 / 250.40 M

Rectangular Callout: A=racorduri filetate
B=racorduri cu flanse
D=pompe duble


Rectangular Callout: Inaltimea maxima de pompare (in dm)

Rectangular Callout: Cota intre racorduri (in mm)

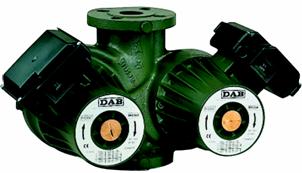

Circulatoare pentru colectivitati mici si medii

● modelele BMH , BPH , DMH , DPH ●

Modul de simbolizare :

Exemplu: B P H 120 / 250 . 40 T


Toate pompele din aceasta gama se executa cu racorduri flansate.

Parametri functionali :

● debite : 1,5 ÷ 78 mc/h

● inaltime de pompare pana la 15 m CA

● temperatura fluidului de lucru :

▪ − 10ºC ÷ +110ºC pentru cele monofazate si marimile 150/340 T

si 150/360 T

▪ − 10ºC ÷ +120ºC pentru toate celelalte

Celelalte caracteristici sunt similare cu cele prezentate mai inainte la circulatoarele mici.

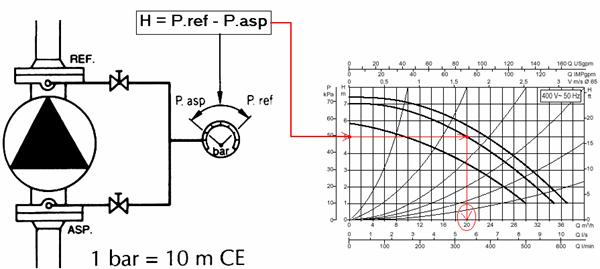

In flanse sunt practicate prize de masura Ø ¼” pentru legarea manometrelor.

Masurarea presiunilor din aspiratia si refularea unei pompe este esentiala pentru verificarea si corectarea , daca este necesar ,a parametrilor functionali .

Montajul este simplu,usor de realizat si ieftin.

Rounded Rectangular Callout: Inaltimea de pompare masurata

Rounded Rectangular Callout: Debitul real al pompei


Se procedeaza astfel :

● se inchide robinetul de separatie de pe refulare si se deschide cel de pe aspiratie ;

● se citeste indicatia manometrului si se noteaza, aceasta fiind presiunea de aspiratie ;

● se inchide robinetul de pe aspiratie si se deschide cel de pe refulare ;

● se noteaza presiunea de refulare , citita pe manometru ;

● calculand diferenta intre cele doua presiuni obtinem inaltimea de pompare (H), dezvoltata de pompa respectiva;

● cu valoarea H ,astfel obtinuta ,se identifica pe diagrama pompei punctul de functionare si debitul ;

● datele obtinute se compara cu cele din proiect si se fac corectiile necesare (daca este cazul) ;

● se verifica daca sunt indeplinite conditiile pentru evitarea cavitatiei

NOTA :

Rounded Rectangular Callout: Priza de masura Manometrul este de dorit sa fie

cu scala de diametru mare si cu

gradatiile in m CA (hidrometru).

Ideal ar fi,daca este posibil,sa se

monteze un manometru diferential .

Circulatoare electronice

modelele VEA , VEB ●

Sunt pompe de circulatie prevazute cu un dispozitiv electronic (variator de frecventa), care modifica turatia motorului, adaptand permanent parametrii de functionare la cererea instalatiei.

De aici rezulta diminuarea consumului de energie si o functionare foarte silentioasa.

Pompe in linie

Fac parte tot din categoria pompelor de circulatie , dar sunt echipate cu motoare uscate,racite cu aer.

Acopera o plaja foarte larga de parametri functionali,utilizarea lor fiind posibila in instalatii de o mare diversitate (incalzire,climatizare,apa calda menajera, apa racita).

Seria ALM – ALP

Modul de notare :

AL P 2000 M

Rectangular Callout: SerieRectangular Callout: M=monofazat
T=trifazat
Rectangular Callout: Inaltimea maxima de pompare (in cm)Rectangular Callout: M=motor cu 4 poli
P= motor cu 2 poli

Principalele caracteristici:

● debite: 0,6 ÷ 8,4 mc/h

● inaltime de pompare: pana la 21 m CA

● temperatura lichidului vehiculat: − 15ºC ÷ +120ºC

● temperatura ambianta: max. + 40ºC

● racorduri pe filet

Seria KLM , KLP , DKLM , DKLP

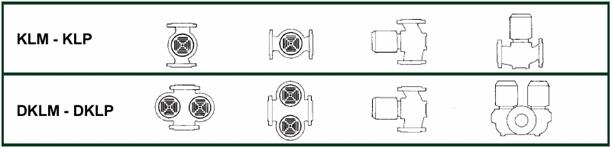

Pozitia de montaj poate fi cu axul orizontal sau vertical (motorul deasupra):

Principalele caracteristici:

● debite: 2 ÷ 67 mc/h

● inaltime de pompare: pana la 13,7 m CA

● temperatura lichidului vehiculat: − 15ºC ÷ +120ºC

● temperatura ambianta: max. + 40ºC

● racorduri pe flanse

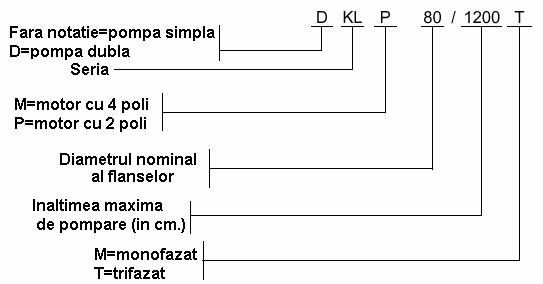

Modul de notare:

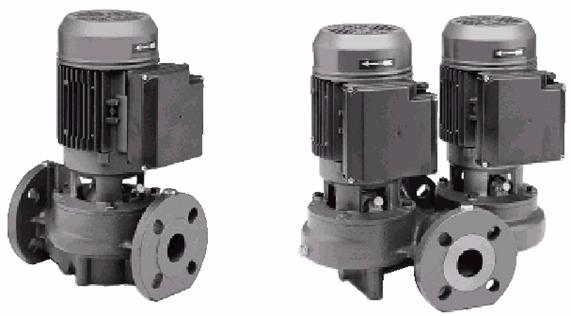

Seria CM

Cu nu mai putin de 36 tipodimensiuni,

pompele din seria CM acopera o plaja foarte larga de debite,fiind adecuate pentru o multitudine de aplicatii.

Principalele caracteristici:

● debite: 1,5 ÷ 360 mc/h

● inaltime de pompare: pana la 23 m CA

● temperatura lichidului vehiculat:− 15ºC ÷ +120ºC

● temperatura ambianta: max. + 40ºC

● racorduri pe flanse

●presiune maxima : 16 bar

Pozitia de montaj poate fi cu axul orizontal sau vertical (motorul deasupra):

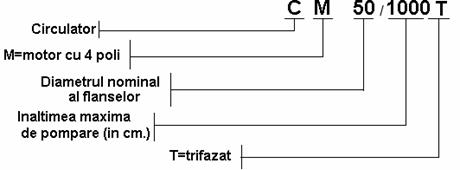

Notarea :

Seria CP

Constructiv,sunt similare pompelor din seria CM dar sunt echipate cu motoare cu 2 poli , acopera o plaja de debite mai ingusta, insa asigura inaltimi de pompare superioare.

Principalele caracteristici:

● debite: 3 ÷ 24 mc/h

● inaltime de pompare: pana la 40 m CA

● temperatura lichidului vehiculat:− 15ºC ÷ +120ºC

● temperatura ambianta: max. + 40ºC

● racorduri pe flanse

●presiune maxima : 16 bar

Pozitiile de montaj sunt similare cu cele ale pompelor din seria CM.

NOTA

Cu exceptia seriei CP , celelalte pompe in linie se executa si in versiune electronica , fiind echipate cu dispozitivul HIDRODRIVER , care mentine inaltimea de pompare constanta in mod automat, prin modificarea corespunzatoare a turatiei pompei.

In executie standard toate pompele din aceasta categorie sunt echipate cu motoare asincrone , trifazate , cu o singura treapta de turatie.

Pompe orizontale

Sunt pompe destinate in special sistemelor de alimentari cu apa de marime mica – medie si in unele aplicatii industriale. Pozitia de montaj si functionare este numai cu axul orizontal. Inaltimile de pompare relativ ridicate fac aceste pompe potrivite pentru instalatiile de hidrofor de mici dimensiuni.

4.3.1. Seria KP – KPA - KPS

Pompa KPA 40/20 (o singura marime) este de tip autoamorsant, cu canale de lichid laterale, rotor stelar (palete radiale), cu dimensiuni reduse. Poate aspira apa de la adancimi de pana la 8 metri, suporta existenta bulelor de aer in aspiratie sau chiar discontinuitati in vana de lichid. Foarte potrivita pentru micile instalatii de hidrofor (de uz casnic) ca si in unele aplicatii industriale de mici dimensiuni.

Principalele caracteristici:

● debite: 0,48 ÷ 2,7 mc/h

● inaltime de pompare: pana la 53 m CA

● temperatura lichidului vehiculat:

▪uzual: 0ºC ÷ +35ºC

▪aplicatii speciale: − 10ºC ÷ +80ºC

● temperatura ambianta: max. + 40ºC

● racorduri pe filet

●presiune maxima : 10 bar

Pompele KP sunt de tip periferic, cu debite relativ reduse, dar avand posibilitatea de a dezvolta inaltimi de pompare mari (pana la max. 107 m CA). Domeniul de utilizare este similar cu al pompelor KPA.

KPS 30 / 16 KP 60 / 6

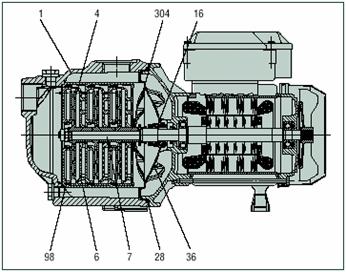

4.3.2. Seria K monorotor (monoetajate) si birotor (dublu etajate)

Sunt pompe centrifugale cu unul sau doua etaje, acoperind o plaja larga de parametri functionali, cu aplicatii diverse in sisteme de alimentari cu apa, agricultura sau industriale.

K monorotor K birotor

Principalele caracteristici:

● debite:

▪ 1,8 ÷ 192 mc/h (K monorotor)

▪ 1,5 ÷ 30 mc/h (K birotor)

● inaltime de pompare:

▪ pana la 83 m CA (K monorotor)

▪ pana la 97 m CA (K birotor)

● temperatura lichidului vehiculat:

▪ marimile mici: -10ºC ÷ +50ºC

▪ marimile mari: − 15ºC ÷ +110ºC

● temperatura ambianta: max. + 40ºC

●presiune maxima : intre 6 si 12 bar, in functie de marime si aplicatie

NOTA:

La nevoie, pompele K se pot monta si in pozitie verticala, cu motorul deasupra.

------------

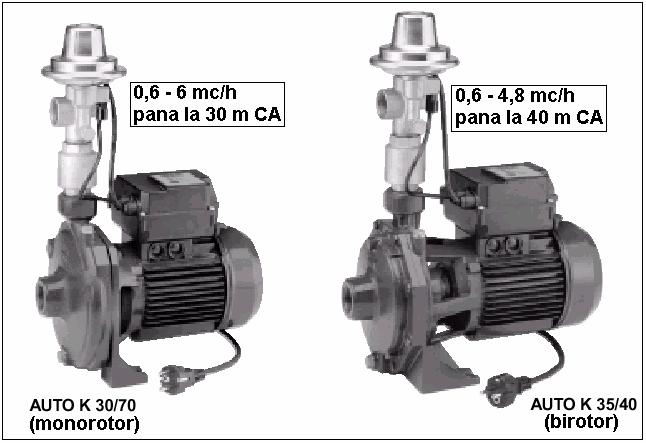

Pentru micile instalatii de alimentare cu apa rece se livreaza doua tipodimensiuni (una monorotor si una birotor) echipate cu sistemul AUTO. Acest sistem include un sesizor de debit (flusostat) si un presostat, avand dublu rol:

n      mentinerea presiunii constante pe refulare

n      protejarea pompei (evitarea functionarii in gol)

Pompa se monteaza inecat .

4.3.3. Seria K-- INOX

Pompa cu corpul din otel inoxidabil si doua rotoare din tehnopolimer, deosebit de silentioasa, perfect adaptata pentru micile instalatii de alimentare cu apa de uz domestic.

Principalele caracteristici:

● debite: 0,3 ÷ 4,4 mc/h

● inaltime de pompare: pana la 33 m CA

● temperatura lichidului vehiculat:

▪uzual: 0ºC ÷ +35ºC

▪aplicatii speciale: 0ºC ÷ +45ºC

● temperatura ambianta: max. + 40ºC

● racorduri pe filet

● presiune maxima : 6 bar

● montaj orizontal

● aspiratie inecata

● o singura marime: K--INOX 30/30

In afara versiunii de baza, prezentata mai sus, aceasta pompa se mai livreaza in alte doua versiuni:

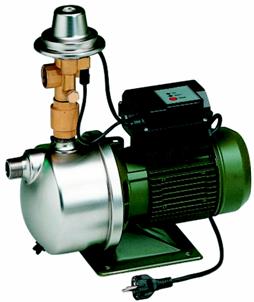

n      modelul K—INOX 30/30 M-P, care este echipat cu presostat, manometru, cablu de alimentare si racord cu trei cai pentru legarea unui vas de expansiune;

n      modelul AUTO K--INOX 30/30 M, echipat cu sistemul AUTO, prezentat la pompele AUTO K

K—INOX 30/30 M-P AUTO K--INOX 30/30 M

4.4. Pompe normalizate

Atat prin numarul mare de tipodimensiuni (peste 400), cat si prin parametrii functionali, aceasta categorie de pompe poate acoperi o mare diversitate de aplicatii in domenii extrem de variate: incalzire, climatizare, apa rece, apa racita. Pompe monorotor.

La comanda, se pot livra si pentru alte lichide decat apa.

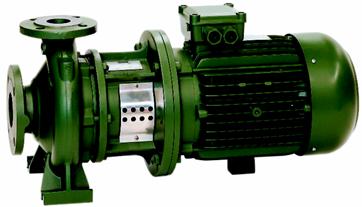

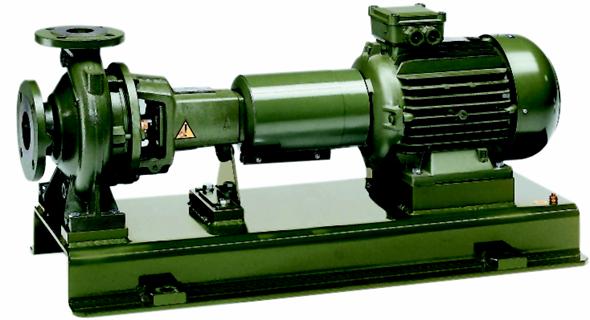

4.4.1. Seria NKP - NKM

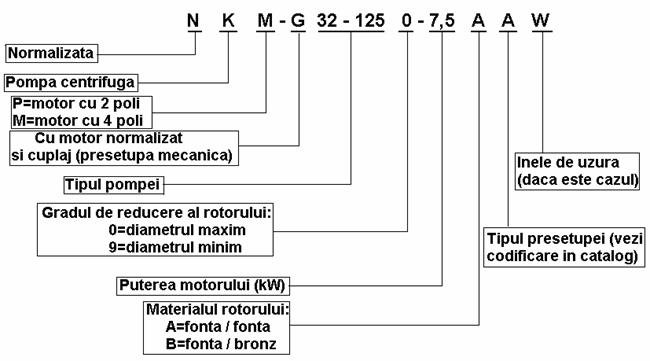

Codificarea :

Principalele caracteristici:

● debite: 1 ÷ 500 mc/h

● inaltime de pompare: pana la 100 m CA

● temperatura lichidului vehiculat: −10ºC ÷ +140ºC

● temperatura ambianta: max. + 40ºC

● racorduri pe flanse

● presiune maxima : 16 bar

● pozitia de montaj: orizontala

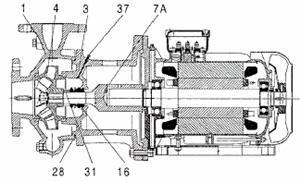

1. Corpul pompei

3. Suport

4. Rotor

7A. Arborele pompei

16. Presetupa

28. Garnitura o-ring

31. Distantier presetupa

36. Disc port-presetupa

37. Robinet dezaerisire

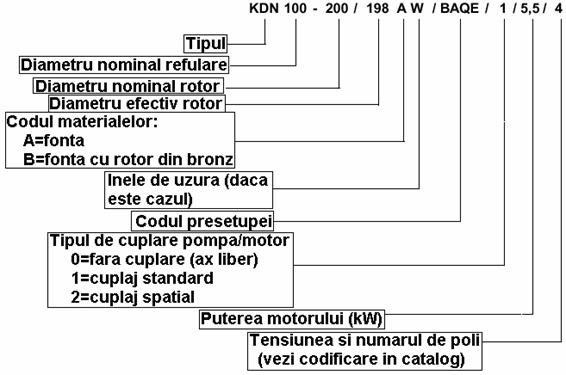

4.4.2. Seria KDN

Pompe cu parametri si aplicatii similare pompelor din seria NKM si NKP.

Principalele caracteristici:

● debite: 1 ÷ 500 mc/h

● inaltime de pompare: pana la 100 m CA

● temperatura lichidului vehiculat: −10ºC ÷ +140ºC

● temperatura ambianta: max. + 40ºC

● racorduri pe flanse

● presiune maxima : 16 bar

● pozitia de montaj: orizontala

4.5. Pompe verticale

Sunt pompe multietajate, destinate sistemelor de alimentare cu apa, utilizate in mod special la realizarea grupurilor de ridicarea presiunii, in general acolo unde sunt necesare inaltimi de pompare mari.

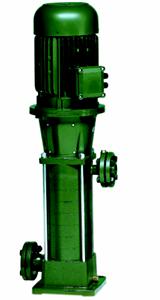

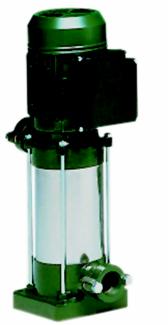

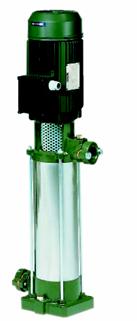

4.5.1. Seria KVC

Potrivite pentru instalatii de marime mica si medie din diverse domenii, cum ar fi:

grupuri de ridicare a presiunii;

statii de hidrofor;

sisteme mici de irigatii cu ploaie ;

instalatii de stins incendiu

instalatii de spalare auto

alimentarea cu apa (condensat) la cazane de abur joasa presiune;

sisteme de racire (ex. turnuri de racire)

Principalele caracteristici:

● debite: 1,8 ÷ 13,5 mc/h

● inaltime de pompare: pana la 51 m CA

● temperatura lichidului vehiculat:

▪uzual: 0ºC ÷ +35ºC

▪aplicatii speciale: -10ºC ÷ +50ºC (modelele KVC 3 si 6)

-15ºC ÷ +110ºC (modelul KVC 10)

● temperatura ambianta: max. + 40ºC

● racorduri pe filet

● presiune maxima : 10 bar

● montaj vertical

● aspiratie inecata (recomandat)

● echipate numai cu motoare cu 2 poli (2900 rot./min)

4.5.2. Seria KV 3 – KV 6 – KV 10

Similare constructiv si ca domenii de utilizare cu pompele KVC, dar cu un numar mai mare de etaje, deci cu inaltimi de pompare mai mari.

Principalele caracteristici:

● debite: 1,8 ÷ 13,5 mc/h

● inaltime de pompare: pana la 139 m CA

● temperatura lichidului vehiculat:

▪uzual: 0ºC ÷ +35ºC

▪aplicatii speciale: -15ºC ÷ +110ºC    ● temperatura ambianta: max. + 40ºC

● racorduri pe filet

● presiune maxima : 18 bar

● montaj vertical

● aspiratie inecata (recomandat)

● echipate numai cu motoare cu 2 poli (2900 rot./min)

4.5.3. Seria KV 32 – KV 40 – KV 50

Pompe multietajate pentru instalatii de talie medie si mare. Domenii de aplicare:

grupuri de ridicare a presiunii;

statii de hidrofor;

sisteme de irigatii cu ploaie ;

instalatii de stins incendiu

instalatii de spalare auto

alimentarea cu apa (condensat) la cazane de abur ;

sisteme de racire (ex. turnuri de racire)

Aceste pompe se realizeaza atat cu motoare cu 2 poli (2900 rot./min) cat si cu 4 poli (1450 rot./min).

Principalele caracteristici:

● debite:

▪ 4 ÷ 45 mc/h ---motoare cu 2 poli

▪ 4 ÷ 21 mc/h ---motoare cu 4 poli

● inaltime de pompare:

▪ pana la 265,5 m CA ---motoare cu 2 poli

▪ pana la 115 m CA ---motoare cu 4 poli

● temperatura lichidului vehiculat: : -15ºC ÷ +110ºC

● temperatura ambianta: max. + 40ºC

● racorduri pe flanse

● presiune maxima :

▪ 25 bar la modelele KV 32 si KV 40

▪ 30 bar la modelul KV 50

● montaj vertical

● aspiratie inecata (recomandat)

4.6. Pompe de uz casnic

Reprezinta o categorie de pompe caracterizate prin debite mici si inaltimi de pompare relativ mari, dimensiuni si greutati mici, preturi reduse, foarte potrivite pentru instalatiile mici la consumatori individuali (case particulare, vile, mici sedii de firme, mici exploatatii agricole, etc.).

4.6.1. Seria JET

Pompe centrifuge autoaspirante cu capacitate buna de aspiratie (pana la 8 m adancime), chiar in prezenta bulelor de aer sau a unor mici cantitati de nisip.

Principalele caracteristici:

● debite: 0,4 ÷ 10,5 mc/h

● inaltime de pompare: pana la 62 m CA

● temperatura lichidului vehiculat:

▪uzual: 0ºC ÷ +35ºC

▪aplicatii speciale: 0ºC ÷ +40ºC ● temperatura ambianta: max. + 40ºC

● racorduri pe filet

● presiune maxima : 6 bar la marimile mici (pana la JET 100)

8 bar la marimile superioare

● montaj orizontal

4.6.2. Seria DP

Pompe special concepute pentru a realiza aspiratie de la adancimi mari (pana la 27 m adancime), in special din foraje de diametru mic , in care nu se pot introduce pompe submersibile. Acest lucru este posibil prin utilizarea unui ejector cufundat in apa din put.


Rounded Rectangular Callout: Ejector Principalele caracteristici:

● debite: pana la 4,3 mc/h

● inaltime de pompare: pana la 70 m CA

● temperatura lichidului vehiculat:

▪uzual: 0ºC ÷ +35ºC

▪aplicatii speciale: 0ºC ÷ +40ºC    ● temperatura ambianta: max. + 40ºC

● racorduri pe filet

● presiune maxima : 6 bar la marimile mici (pana la DP 100)

8 bar la marimile superioare

● montaj orizontal

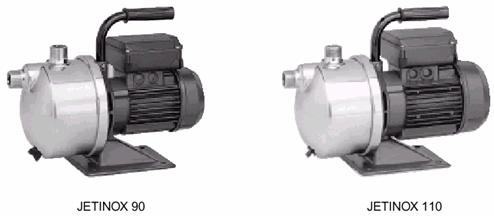

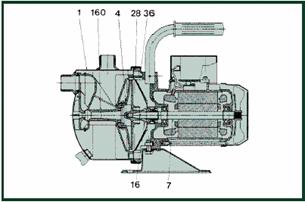

4.6.3. Seria JETINOX

Pompe similare ca principiu cu tipul JET, prezentata anterior, dar executate din otel inox, fiind foarte potrivite pentru apa potabila.

Principalele caracteristici:

● debite: 0,6 ÷ 5,4 mc/h

● inaltime de pompare: pana la 45 m CA

● temperatura lichidului vehiculat:

▪uzual: 0ºC ÷ +35ºC

▪aplicatii speciale: 0ºC ÷ +45ºC

●adancime maxima de aspiratie: 8 m ● temperatura ambianta: max. + 40ºC

● racorduri pe filet

● presiune maxima : 8 bar

● montaj orizontal (fixa sau portabila)

4.6.4. Seria EURO

Sunt pompe centrifugale, multietajate, orizontale, cu inaltimi mari de refulare, avand corpul din fonta.

Principalele caracteristici:

● debite: 0,6 ÷ 7,2 mc/h

● inaltime de pompare: pana la 72 m CA

● temperatura lichidului vehiculat:

▪uzual: 0ºC ÷ +35ºC

▪aplicatii speciale: 0ºC ÷ +40ºC

● temperatura ambianta: max. + 40ºC

● racorduri pe filet

● presiune maxima : 8 bar

● montaj orizontal (fixa sau portabila)

4.6.5. Seria EUROINOX

Este corespondentul pompelor EURO, cu aceleasi caracteristici si tipodimensiuni, dar cu executia componentelor din otel inox.

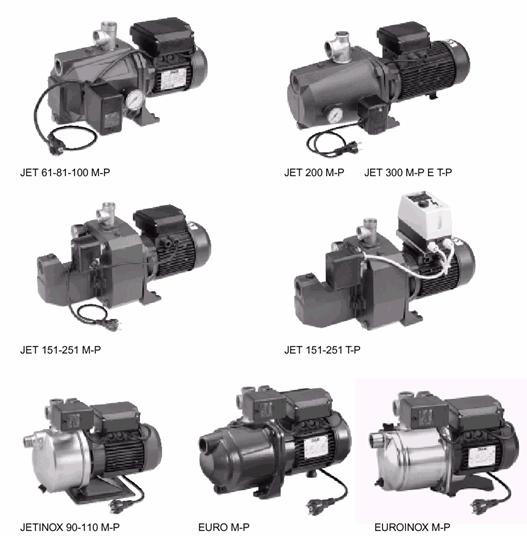

4.6.6. Seria JET – JETINOX – EURO – EUROINOX in versiunea M-P si T-P

Sunt pompele prezentate mai sus, pre-echipate din uzina cu presostat, manometru, racorduri cu trei cai si cablu de alimentare, racordarea lor intr-o instalatie de apa cu reglaj automat devenind foarte simpla.

4.6.7. Seria JET – JETINOX – EURO – EUROINOX in versiunea AUTO

In aceasta versiune, pompele enumerate sunt pre-echipate cu sistemul AUTO, identic cu cel prezentat mai sus, la pompa AUTO – K si AUTO –K INOX.



4.7. Pompe pentru ape uzate

Sunt pompe special concepute pentru a putea vehicula ape cu continut mare de suspensii sau corpuri solide cu dimensiuni considerabile (de ordinul milimetrilor sau zecilor de milimetri).

Se instaleaza numai in pozitie verticala , imersate.

Toate pompele din aceasta categorie au grad de protectie ridicat (IP 68), iar motoarele sunt prevazute cu protectie termica incorporata (klixon).

4.7.1. Pompe

DRENAG 1800 DRENAG 900 GRINDER 1800

FEKA 4000 NOVA 180 FEKA 600

FEKA 800 FEKA 900

CARACTERISTICI PRINCIPALE

U.

M.

NOVA

FEKA

FEKA

FEKA

DRE

NAG

FEKA

DRE

NAG

FEKA

GRIN

DER

FEKA

2

Debit

max.

mc/h

9

HMAX

mCA

9

Temp.

max.

ºC

50

50

50

50

50

50

55

55

55

55

Adanc.

max.

imersie

m

7

7

5

5

10

10

10

10

10

DOMENII DE UTILIZARE

U.

M.

NOVA

FEKA

FEKA

FEKA

DRE

NAG

FEKA

DRE

NAG

FEKA

GRIN

DER

FEKA

2

Ape freatice

Ape de ploaie



Ape uzate clare

Ape uzate negre

Ape din captari

Ape de rau / lac

Ape cu nisip

Ape foarte murdare cu solide sau fibre

Statii de pompare

Reprezinta ansambluri complete pentru colectarea, depozitarea si pomparea apelor uzate. Sistemul este etans, curat, igienic si functioneaza automat.

Se compune din rezervorul confectionat din polietilena de inalta densitate, pompa(e), dispozitive de fixare, plutitoare electrice, tablou de alimentare electrica si comanda, cablu de 5 m lungime.

NOVABOX 30/300.1

Adaptat pentru mici gospodarii individuale.

Capacitate : 30 litri

Echipat cu pompa NOVA 300 M – A.

Se livreaza complet preasamblat.

FEKAFOS 200 si FEKAFOS 280

200 litri 280 litri

Pompa se vinde separat si este de tip neautomat. Automatizarea se realizeaza prin tabloul de comanda si plutitoarele electrice.

Pompele cu care se pot echipa :

FEKA 600    ● FEKA 600

FEKA 700    ● FEKA 700

FEKA 800    ● FEKA 800

FEKA 900    ● FEKA 900

● FEKA 1400

● FEKA 1800

● GRINDER 1400

● GRINDER 1800

4.7.2.3. FEKAFOS 550

Are capacitatea de 550 litri si este alcatuit din doua compartimente, permitand instalarea adoua pompe. Pompele sunt de tip neautomatizat si se comanda separat.

Se poate echipa cu aceleasi tipuri de pompe ca si FEKAFOS 280.

4.8. Pompe submersibile

Pompe specializate pentru transportul apei din surse de adancime, fiind caracterizate prin inaltimile mari si foarte mari de pompare , pe care le pot realiza. Se pompeaza numai ape curate, limpezi, chimic neutre. Pentru toate pompele, DAB livreaza, pe comanda, diverse tablouri electrice, potrivite fiecarei aplicatii concrete.

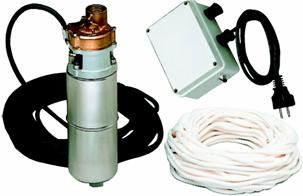

4.8.1. Seria TURBINEL

Este alcatuita din doua tipodimensiuni :

MINITURBINEL

TURBINEL

Principalele caracteristici:

● debite: 0,6 ÷ 2,4 mc/h

● inaltime de pompare: pana la 63 m CA

● temperatura lichidului vehiculat: 0ºC ÷ +40ºC

● racord pe filet

● imersie maxima : 10 m

Este o pompa monoetajata, de tip periferic, destinata micilor instalatii individuale.

Se poate instala in foraje de diametru mic (4” sau mai mult)

4.8.2. Seria CS 4

Pompe cu debite mici dar inaltimi de pompare mari. Se poate instala in foraje de diametru mic (4” sau mai mult). Foarte bine adaptata pentru instalatii de talie mica dar cu sursa de apa la mare adancime. Seria cuprinde 18 tipodimensiuni.

Principalele caracteristici:

● debite: 0,24 ÷ 6 mc/h

● inaltime de pompare: pana la 230 m CA

● temperatura lichidului vehiculat: 0ºC ÷ +40ºC

● racord pe filet

● flux de racire: 8 cm/sec.

● imersie maxima : 10 m

Este o pompa multietajata, de tip centrifugal.

4.8.3. Seria S 4

Pompe centrifugale , multietajate, capabile sa dezvolte inaltimi de pompare mari si debite importante. Diametrul maxim de 97 mm permite montarea acestor pompe in foraje de mic diametru (4”).

Principalele caracteristici:

● debite: 0,3 ÷ 24 mc/h

● inaltime de pompare: pana la 320 m CA

● temperatura lichidului vehiculat: 0ºC ÷ +40ºC

● racord pe filet

● flux de racire: 8 cm/sec.

● imersie maxima : 10 m

● porniri /ora : max.20

● cantitate de nisip admis in apa : max.120 gr./mc

Este o pompa multietajata, de tip centrifugal.

4.8.4. Seria PULSAR

Pompe multietajate, pentru foraje mai mari de 5”, destinate unor instalatii de dimensiuni reduse (gospodarii individuale, mici sisteme de irigatii, etc.).

Principalele caracteristici:

● debite: 0,9 ÷ 7,2 mc/h

● inaltime de pompare: pana la 86 m CA

● temperatura lichidului vehiculat: 0ºC ÷ +40ºC

● racord pe filet

● racirea motorului prin fluxul de apa pompat

● imersie maxima : 20 m

● porniri /ora : max.20

● cantitate de nisip admis in apa : max.50 gr./mc

Este o pompa multietajata, de tip centrifugal.

Se poate monta si in pozitie orizontala, in rezervoare, bazine, etc.

4.8.5. Seria S 6

Pompe centrifuge, multietajate, cu debite si inaltimi de pompare considerabile, destinate instalatiilor de capacitate medie si mare. Se pot monta in foraje cu diametrul de 6” sau mai mare.

Cu nu mai putin de 47 tipodimensiuni, aceasta familie de pompe poate acoperi o plaja larga de aplicatii.

Principalele caracteristici:

● debite: pana la 66 mc/h

● inaltime de pompare: pana la 468 m CA

● temperatura lichidului vehiculat: max. +30ºC

● racord pe filet

● flux de racire: 16 cm/sec.

● imersie maxima : 10 m

● porniri /ora : max.20

● cantitate de nisip admis in apa : max.40 gr./mc

Este o pompa multietajata, de tip centrifugal.

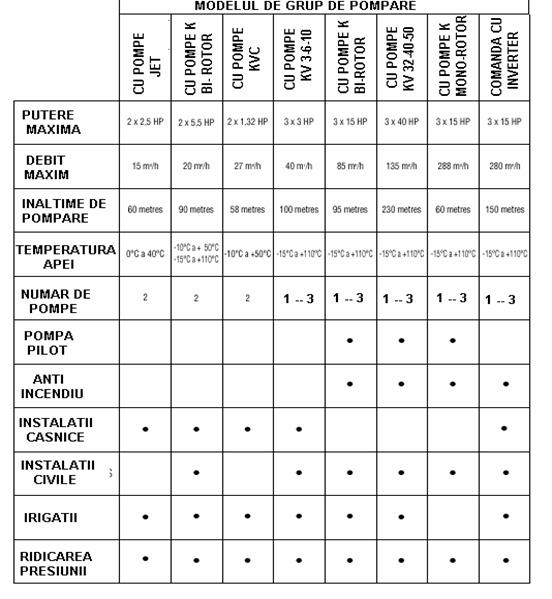

4.9. Grupuri de pompare

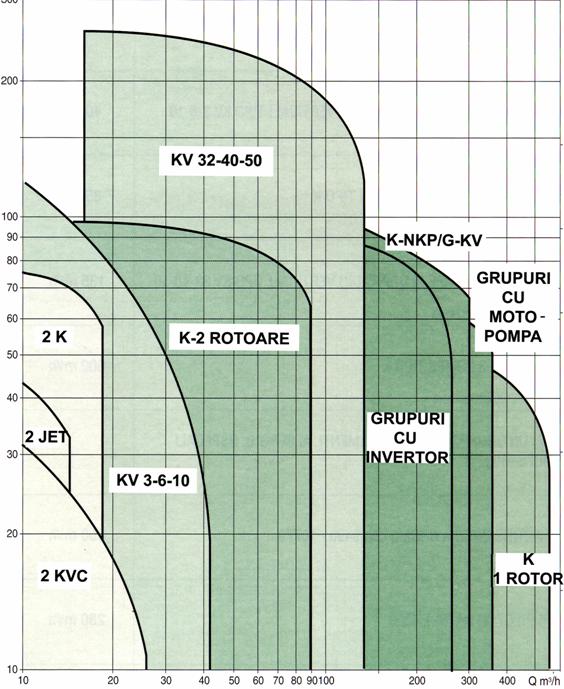

Diagrama de selectie

m CA

Rounded Rectangular Callout: Grup 2 JET

Rounded Rectangular Callout: Grup 2 K


Rounded Rectangular Callout: Grup 3 KV
INVERTER


Rounded Rectangular Callout: Grup 2 K
ANTIINCENDIU



loading...






Politica de confidentialitate

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 4510
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2020 . All rights reserved

Distribuie URL

Adauga cod HTML in site
