Raportul de transmitere al fortelor (generalitati)



Raportul de transmitere al fortelor

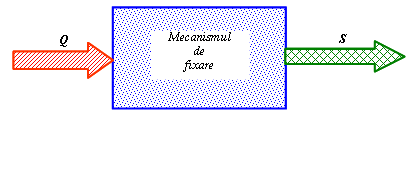

Mecanismul de fixare al dispozitivelor trebuie privit sub forma unei scheme bloc. In acest caz, el se prezinta astfel:

Fig. 8.1 - Mecanismul de fixare


La iesirea mecanismului de fixare se gaseste forta de strangere S, care se aplica asupra obiectului de lucru. La intrarea in mecanismul de fixare se aplica forta Q de catre elementul de actionare care poate fi un motor (pneumatic, hidraulic, electric, etc.) sau chiar operatorul uman, care deserveste dispozitivul.

In vederea alegerii motorului de actionare a mecanismului de fixare, respectiv pentru a se verifica daca forta de actionare a operatorului este suficienta pentru realizarea fortei S de strangere necesara, se pune problema determinarii raportului de transmitere al fortelor, care se mai numeste si functia de transfer a fortelor.

Raportul de transmitere al fortelor      (functia de transfer) este definit astfel:



Se poate observa ca in cazul in care se cunoaste acest raport de transmitere al fortelor "i"si de asemenea se cunoaste si forta necesara de strangere S, atunci devine posibila cunoasterea fortei Q, necesara actionarii mecanismului de fixare.

In actiunea de concepere a dispozitivelor, trebuie cunoscute aceste rapoarte de transmitere a fortelor in toate situatiile posibile de functionare ale dispozitivelor. Mecanismul de fixare poate fi in actiune de strangere sau actiune de desfacere a OL. Aceste situatii distincte apar ca urmare a modificarii sensului fortelor transmise ca urmare a modificarii sensului de actionare al mecanismului de fixare. Astfel, apar mai multe rapoarte de transmitere ale fortelor. Au fost definite urmatoarele rapoarte de transmitere ale fortelor.

iid - raportul ideal de transmitere a fortelor.

is      - raportul de transmitere a fortelor la strangere;

id - raportul de transmitere a fortelor la desfacere (destrangere);

Raport ideal de transmitere al fortelor iid, neglijeaza fortele de frecare care pot sa apara. Determinarea raportului de transmitere al fortelor se poate face grafic, analitic sau prin metoda combinata grafo-analitica.

Deoarece in majoritatea cazurilor fortele care actioneaza asupra mecanismului de fixare sunt dispuse in plan (forte coplanare), pentru determinare acestor forte este utilizata metoda separarii fortelor.
