MASURAREA CONCENTRATIEI DE NOXE DIN GAZELE DE ARDERE CU ANALIZORUL PORTABIL DE GAZE DE ARDERE MODEL MULTILYZER N.G.

1. Principiul de lucru

Gazul aspirat prin sonda este introdus în celule de reactie când pompa de gaz este pornita automat. Înainte însa gazul de analizat este racit brusc la temperatura de 4 - 8⁰C, având loc precipitarea condensului cu absorbtie scazuta de NO₂ si SO₂. Gazul uscat trece apoi printr-un filtru special, în vederea retinerii particulelor solide. Acest filtru functioneaza ca o capcana pentru apa.

În urma reactiilor Peltier se emite un semnal electric preluat si prelucrat în unitatea de control, fiind afisate valorile concentratiei emisiei gazelor analizate, iar surplusul de gaz este evacuat continuu.

2. Descrierea echipamentului de masurare

Kitul de masurare al analizorului Multilyzer N.G.  prezentat în figura 8. 1 este alcatuit din:

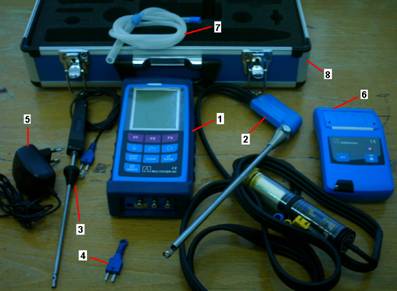

Fig. 8.1. Kitul de masurare al analizorului de gaze de ardere Multilyzer N.G.

unitatea centrala (1);

sonda de recoltare a gazelor (2), dotata cu senzor de temperatura si filtru de retinere a pulberilor si a condensului;

senzor pentru masurarea temperaturii aerului necesar arderii (3);

senzor pentru masurarea temperaturii aerului ambiental (4);

adaptor de tensiune (5);

imprimanta portabila (6) cu receptionarea datelor prin infra rosu;

furtun (7) pentru calibrarea în aer curat a aparatului;

geanta de transport (8).

Interfata unitatii centrale prezinta un display cu cristale lichide, tastatura si numeroase mufe de conectare a perifericelor (sonda, senzori de temperatura, computer, etc.).

Functionalitatea tastelor este urmatoarea:

- pornire/oprire analizor;

- pornire/oprire pompa;

- închiderea operatiei sau a programului respectiv întreruperea procesului;

- tasta confirmare;

- aprindere/stingere lumina display;

- derulare meniu;

- derulare valori;

 - taste functionale (taste registru);

Principalele marimi masurate si/sau calculate de acest analizor sunt:

temperatura gazelor de ardere (-20..1000⁰C);

temperatura aerului necesar arderii (-20..1000⁰C);

continutul de O₂ (0…21%);

CO₂ (0…maxim, specific tipului de combustibil);

CO (0…4000 ppm);

COmaxim (0…20000 ppm);

SO₂ (0….2000 ppm);

NO (0…2000 ppm);

NO₂ (0….200 ppm);

tirajul de evacuare a gazelor (presiunea diferentiala) ( 70 … 130 hPa);

randamentul arderii;

excesul de aer (λ);

diferenta de temperatura (T_gaze – T_aer).

Analizorul permite masurarea concentratiei gazelor de ardere rezultate din combustia urmatorilor combustibili:

gaz metan;

gaz de cocs;

GPL;

Motorina;

Pacura;

CLM;

Peleti;

Gaz etalon;

Lemn;

Brichete;

Lignit;

Huila;

Huila saraca;

Cocs.

3. Modul de lucru

3.1. Pregatirea aparatului si configurarea tipului de combustibil

Pentru a pregati aparatul se procedeaza astfel:

se conecteaza senzorul pentru masurarea temperaturii aerului ambiental;

se conecteaza sonda de prelevare;

se conecteaza furtunul de calibrare a aparatului în aer curat;

Pentru configurarea tipului de combustibil se procedeaza astfel:

se porneste aparatul apasând tasta ON/OFF;

se apasa tasta F2, iar din fereastra CONFIGURARE prin reapasarea tastei F2 se intra în fereastra de selectare a tipului de combustibil;

se apasa tasta F1 (Stergere) pentru a elimina tipul de combustibil daca acesta nu corespunde alegerii dorite;

se apasa tasta F3 (Lista completa) pentru a vizualiza toata lista cu combustibili;

se apasa tasta  pâna ce în chenarul afisat pe display apare tipul de combustibil dorit (Lignit);

se apasa tasta ENTER pentru memorarea tipului de combustibil;

dupa memorarea tipului de combustibil se apasa din nou tasta ENTER pâna ce apare pe display fereastra MASURARE.

3.2. Initierea masurarii

Pentru a initia o masurare este necesar a se parcurge urmatoarele etape:

se apasa tasta ENTER (masurare);

se apasa tasta ;

se asteapta un timp de 60 secunde pentru calibrarea aparatului;

se introduce sonda în locul de prelevare a gazelor, iar cu ajutorul dispozitivului atasat pe sonda se etanseaza orificiul de recoltare.

3.3. Înregistrarea si tiparirea rezultatelor

Pentru a retine pe display rezultatul masuratorii la un anumit interval, tiparirea rezultatelor si/sau memorarea acestora se procedeaza astfel:

pentru „înghetarea” pe display a valorilor masurate se apasa tasta F1;

pentru tiparirea rezultatelor se apasa tasta F3;

pentru memorarea rezultatelor se apasa tasta  pâna ce apare pe display functia “Memorare”, dupa care se apasa tasta F1 pentru a alege folderul unde se doreste stocarea datelor si tasta F2 (OK) pentru confirmarea acestuia.

3.4. Finalizarea masuratorii

Dupa de masuratorile au fost efectuate se apasa tasta STOP pentru a opri pompa si tasta ON/OFF (de 2 ori) pentru oprirea aparatului.

4. Prelucrarea rezultatelor

Rezultatele masuratorilor se trec în tabelul 8.1 si se compara cu valorile limita de emisie reglementate de legislatia de mediu în vigoare.

Tabelul 8.1. Rezultate înregistrate în urma masuratorilor

Obs.

Conversia concentratiei volumice (ppm), masurata de analizorul de gaze în concentratie masica (mg/Nm³) se realizeaza aplicând relatia:

         [mg/Nm³] (8.1)

în care:

C_m – concentratia masica a noxei masurate, [mg/Nm³];

C_v – concentratia volumica a noxei masurate, [ppm];

M_Noxa - masa moleculara a noxei masurate [mg];

22,41 – volumul gazelor ideale [m³].
