INDUKCINĖ SROVĖS RELĖ

INDUKCINĖ SROVĖS RELĖ

1) Darbo tikslas

Susipažinti su indukcinių srovės relių konstrukcija, veikimo principu ir bandymo metodais.

2) Teorija.

Relė PT-80 pagal veikimo princip¹ yra sudėtinė ir sudaryta iš dviejų elementų :

Indukcinio ir elektromagnetinio.

Indukcinės relės elementas susideda iš :

Elektromagneto 12, ant kurio galų uždėtos trumpai sujungtos vijos 13;

Aliuminio disko 20, įtvirtinto į rėmelio 2 guolius (rėmelis savo ruožtu gali pasisukti tam tikru kampu );

Plieninės apkabos 14 ,pritvirtintos prie rėmelio 2 , laisvai gulinčio ant atramos 3;

Dantyto sektoriaus 23, kuris gali suktis apie ašį 22;

Stabdančio pastovaus magneto 21;

Laiko išlaikymo reguliavimo sraigto 25 ir atramos 3, turinčios rodyklź, kuri juda išilgai nustatymo skalės;

Spyruoklės 18, laikančios rėmelį 2 pradinėje padėtyje, kurioje sliekas 24 nesukibźs su sektoriumi 23.

Elektromagnetinis elementas (atkirta ) – tai momentinė relė, susidedanti iš plieninio inkaro 7 su svirtimi 4, kuri gali užsidaryti kontaktus 5, elektromagnetinio elemento magnetolaidžio 11 ir reguliavimo sraigto 6.

`

Bendri abiem elementai yra apvija  10 su atšakomis, išvestomis į kaladėlź su 8 kontaktiniais varžtais 9, relės kontaktai 5 ir mechaninė rodyklė, kuri paveiksle neparodyta .

Tekant relės apvijomis srovei, kuri  siekia apie 20-30% poveikio srovės dydžio, diskas pajuda veikiant elektromagnetiniai jėgai (2.1. b. pav.) . bet sliekas 24 dar būna nesukibźs su sektoriumi 23.

Kai diskas sukasi, be jėgos F_I, ji pradeda veikti pastovaus magneto 21 jėga 21 jėga F_II. Ašies atžvilgiu jėgos F_I ir F_II sudaro jėgų pora, kuri stengiasi nugalėti spyruoklės 18 jėg¹ ir pasukti rėmelį 2.

Srovei pasiekus tam tikr¹ reikšmź, jėgos F_I+F_II nugali spyruoklės jėg¹, rėmelis su disku pasisuka ir sliekas susikabina su dantytu sektoriumi. Sektorius, sukibźs su slieku, kyla aukštyn ir kelia į viršų inkaro 7 svirtį 4. Tuo metu inkaro dešinioji pusė nusileidžia, tarpas tarp inkaro ir magnetolaidžio sumažėja, inkaras pritraukiamas prie magnetolaidžio, o svirtis 4 uždaro relės kontaktus 5.

Mažiausia srovės, kuriai tekant sliekas susikabina su sektoriumi vadinama relės indukcinio elemento poveikio srove (I_pov).

Didžiausia srovės, kuriai tekant sliekas ir sektorius atsikabina vadinama grįžimo srove (I_gr).

Poveikio srove keičiama, kontaktiniais varžtais 9 keičiant apvijos vijų skaičių.

Poveikio laikas priklauso nuo pradinės sektoriaus padėties ir disko sukimosi greičio.

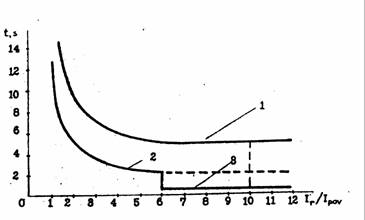

Disko sukimosi greitis tiesiai proporcingas srovės, pratekančios relės apvijomis. Tuo būdu, lėlės laiko išlaikymas tuo mažesnis, kuo didesnė srovė. Relė turi priklausom¹ charakteristikos dalį, kuri pereina į nepriklausom¹ dalį, esant srovės I_pov. Laiko skalėje nustatytas poveikio laikas atitinka relės poveikio laik¹, kai I_r=10*I_pov.

Jeigu relė iš karto perduotume srovź, kurios užtektų elektromagnetinio elemento veikimui, tai šio elemento inkaras prisitrauktų nuo prie magnetolaidžio relės imtų veikti be laiko išlaikymo. Šiuo atveju elektromagnetinis elementas veikia savarankiškai atkirsdamas charakteristikos dalį esant didelėms srovėms, todėl elektromagnetinis elementas vadinamas atkirta.

3) Darbo eiga.

Darbo metu naudotos indukcinės srovės relės PT-81/1-U4 paso duomenys ir schema:

I_N 10 A, _N 50 Hz.

Nustatome relės poveikio srovź I_pov. ,grįžimo srovź I_gr., ir grįžimo koeficient¹ k_gr. visoms nustatymo padėtims srovės skalėje.Darbo metu gauname tokius rezultatus:

Nustatome poveikio srovź dviem srovės atkirtos skalės nustatymo padėtims:

4) Išvados.

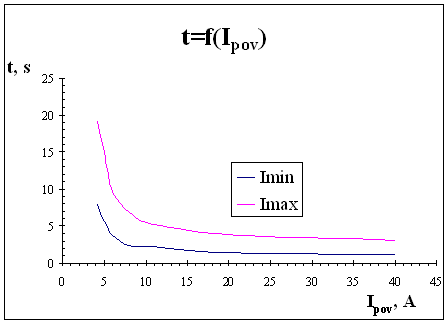

Kuo mažesnis kartotinumo koeficientas, tuos relės suveikimo laikas didesnis. Tai matosi iš bandymo metu gautų rezultatų.
