Sincronizarea multiplexorului primar

Sincronizarea la receptie a unui sistem MIC cu 30 cai presupune efectuarea a 3 operatii distincte:

- refacerea tactului de biti (de 2.048 MHz) de catre regeneratorul terminal din



semnalul de linie

- asigurarea sincronizarii cadrelor multiplexorului primar cu tactul refacut;

- asigurarea sincronizarii cadrelor de semnalizare a multiplexorului primar

cu tactul de biti si de cadre.

In cazul pierderii sincronizarii, la multiplex trebuiesc blocate toate caile si date alarmele corespunzatoare.

Pentru rezolvarea a 2 cerinte contradictorii: timp scurt pentru sincronizare si

evitarea blocarilor datorate alamelor false, s a conceput o strategie speciala de sincronizare.

Mentinerea sincronismului consta in recunoasterea cadru cu cadru (numai in cele pare) a cuvantului de sincronizare (0011011) cu ajutorul unui circuit avand aceasta destinatie.

Daca nu se recunoaste cuvantul de sincronizare, se dispune cautarea lui bit cu bit.

nu este indicat sa se treaca in starea de nesicronizare deoarece este posibil sa fie numai un bit eronat

eronat din cuvant



- Luarea starii de alarma:

a un cuvant de sincronizare gasit ar fi o gresala luarea deciziei de sincronizare, deoarece ar putea fi o combinatie intamplatoare informationala




- Restabilirea sincronismului

Din motivele de mai sus s-a adoptat urmatoarea strategie:

la piederea cuvantului de sincronizare se trece la starea de prealarma A1 si numai dupa 3 sau 4 cuvinte de sincronizare pirdute se trece in starea de alarma B;

A1 si A2 sunt stari de prealarma;

B este stare de alarma;

A0 este stare de sincronism.

Prealarma



Sincronizare



Desincronizare



1-p



1-p



1-p



1-p



p



p



p



p



p



A2



A1



A0



C



B



Cautare



Graficul cu strategia de sincronizare a cadrelor

Iesirea din starea de alarma se face numai dupa recunoasterea mai multor cuvinte de sincronizare. Dupa primul cuvant identificat se trece in starea de cautare C si de aici se poate trece in A0 sau din nou in B.

p - probibilitatea receptionarii cuvantului de sincronizare

1-p - probabilitatea pirderii cuvantului de sincronizare

Pentru functionarea corecta a multiplexului primar este necesar ca 1-p < 10-7

Cand s-a luat decizia de desincronizare (B) se executa urmatoarele operatiuni:

- La terminalul A: 1. se declanseaza alarma locala

2. se blocheaza receptia cailor telefonice;

3. se anunta terminalul B prin valoarea 1 al bitului 3 din

intervalul 0 al cadrelor impare;

4. se da valoarea 1 tuturor bitilor de semnalizare

receptionati de la terminalul B in maxim 6ms. Prin

acesta se anunta echipamentul de comutatie care

blocheaza caile telefonice;

- La terminalul B, cand este anuntat de terminalul A:

1. se da alarma locala;

2. se anunta echipamentul de comutatie care blocheaza

caile.

Aceleasi operatiuni se efectueaza si la defectarea codecului.

Transmisia semnalizarilor de comutatie

In prezent, aplicatia principala a sistemului MIC o constituie realizarea legaturilor de intercomunicatie intre centrallele telefonice automate. Pe aceste intercomunicatii se transmit: semnalul vocal, semnalizari intre centrale necesare ocuparii, mentinerii si eliberarii jonctiunilor de linie; informatia de selectie, taxare etc.

Semnalizarile intre CTA se impart in: - semnalizari de linie;

- semnalizari de selectie.

Semnalizarile de linie servesc la ocuparea, mentinerea si eliberarea liniei de legatura intre CTA.

Organele CTA conectate la linie se numesc jonctiuni: - de plecare;

- de sosire.

Organele propriuzise de comutatie (selectoarele), funtioneaza cu ajutorul semnalizarilor de selectie.

-La centralele de tip mai vechi: Rotary sau "pas cu pas", toate semnalizarile se fac in curent continuu.

-La centralele mai noi (Pentaconta):

- semnalizari de selectie sunt in cod multifrecventa in banda de baza;

- semnalizari de linie sunt in curent continuu.

Caile vocale ale sistemului MIC transmit numai semnalizari de selectie (cele in cod multifrecventa ) dar nu si semnalizari de linie (cele in c.c.).

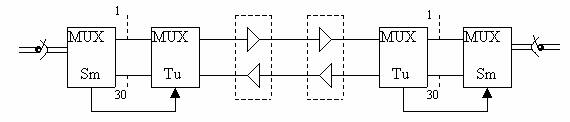

Pentru transmitereaacestor semnalizari in c.c. se foloseste un echipament special numit echipament de adaptare la CTA.

Fiecare circuit telefonic de intercomunicatie necesira doua adaptoare de semnalizare: unul la plecare si altul la sosire.

Adaptoare de semnalizare

-Schema adaptoarelor este data mai jos

-Potentialele si curentii de pe fiecare fir sunt sesizatide detectoarele D. Semnalele din detectoare sunt esantionate cu impulsuri cu frepetitie=500Hz.

CTA



b)



a)



a,b,c


  c)

a-interfata de semnal

b-interfata cu echipamentul de MUX tf.

c-interfata digitala de semnalizare de 64kb/s.


Aceste esantioane sunt transmise la terminalul opus unde comanda generatoarele G, care reproduc tensiunile si curentii din detectoare, pe baza impulsurilor primite. La iesirea din G rezulta impulsuri continue a caror durata este un multiplu de 2ms. Distorsiunea maxima a duratei impulsului poate fi de 2ms.

Interfata dintre D si G pe de o parte si MUX-Tu pe de alta parte, contine pentru fiecare linie din CTA (canal MIC) cate patru fire de semnalizare pentru fiecare sens, notate cu a, b, c, d cu indicii:

f forward plecare si

b backward sosire.

Fiecare din cele 8 fire reprezinta un canal digital ce transmite starile logice 0 sau 1. Ele sunt numite canale de semnalizare.

Diviziunea in timp a semnalizarilor de comutatie:

- Pentru transmisia semnalizarilor este afectat intervalul nr. 16;

- Prin acest interval se poate transmite 64kb/s. (8biti x 8kHz);

- Pentru o cale telefonica sunt alocati 4 biti;

- Deci numarul de canale de semnalizare = 4 x 30= 120 pe sens

- Fiecarui canal de semnalizare i se va aloca un bit a sau b, c, d;

- Perioada de esantionare pentru un canal de semnalizare este

2ms v= 500biti/sec;

- Dispunerea celor 120 canale de semnalizare de 0.5 kb/s in intervalul numarul 16 este urmatoarea:

- in fiecare interval 16 al unui cadru (in cadrele 1 - 15), se transmit 2 x 4 biti

de la 2 cai telefonice

- pentru cele 30x2 cai sunt necesare 16 intervale cu numarul 16, adica un

ciclu de 16 cadre a 125ms. Acest ciclu se numeste multicadru, sau un cadru

de semnalizare=2ms.

dispunerea intervalelor 16 in multicadru este urmatoarea:



La terminalul MIC - primar se conecteaza 30 de linii de abonat din centrala (cele 30 cai telefonice) si echipamentul de linie terminal (ELT).

Debitul de 2.048Mb/s poate fi transmis fie la ELT fie la un multiplex secundar sau la o linie radioreleu.

Semnalul vocal din liniile centralei trece la emisie prin S.D. (la 2 fire), FTJ, A.V., apoi dispozitivul de esantionare al cailor comandate de contorul-distribuitor de cai Em. Semnalul M.I.A. este codat in coder dupa care se face inversarea bitilor pari.

Potentialele de semnalizare de comutatie sunt multiplexate in echipamentul de MUX-Sm.

Dupa adaptoarele Sm-E si multiplexare se inscrie semnalul intervalului numarul 16 in Registrul Semnalizarilor la emisie (Reg-Sm-e). Din acest registru semnalul este extras in intervalul numarul 16 si multiplexat cu semnalul cailor telefonice si a cuvintelor de sincronizare. Aceasta operatiune este executata de Reg-Cod; Reg-Sm-E si Reg-Cai E, din care se extrage semnale catre partea de linie.

Spre echipamentul de linie se transmite si tactul partii de emisie.

La receptie semnalele sunt prelucrate in mod similar dar in sens invers. Tactul de biti al receptorului vine de la ELT de la receptie, pe fire separate. La restul subansamblelor tactul este adus prin detectorul de sincronizare Sinc- Rec, numai dupa stabilirea sincronizarii.
