Aparate (corpuri) de iluminat

Utilizarea directa a surselor de lumina nu este posibila in toate cazurile din doua motive:

sursele de lumina au o luminanta prea mare, suparatoare pentru ochi;



distributia fluxului luminos al surselor de lumina nu este totdeauna cea mai avantajoasa din punct de vedere al obtinerii in conditii economice a nivelului de iluminare prescris pe suprafetele iluminate.

Aparatul (corpul) de iluminat este un aparat care serveste la distribuirea, filtrarea sau transformarea luminii lampilor si este constituit din:

piesele necesare pentru fixarea si protejarea lampilor;

dispozitivul pentru conectarea acestora la circuitul de alimentare.

Partile componente ale unui aparat (corp) de iluminat sunt:

sistem optic;

armatura.

a)      Sistemul optic are rolul:

de a reduce luminanta lampii;

de a modifica compozitia spectrala si distributia fluxului luminos.

Sistemul optic cuprinde urmatoarele elemente:

reflectoare, bazate pe fenomenul de reflexie;

refractoare, bazate pe fenomenul de refractie;

ecrane difuzante din substante translucide care reduc luminanta lampilor prin difuzie;

filtre colorate;

gratare de ecranare din elemente opace sau translucide pentru a masca lampile de vedere directa.

b)      Armatura aparatului (corpului) de iluminat

Consta din ansamblul pieselor metalice care asigura:

fixarea lampii (dulii) si a sistemului optic;

alimentarea cu energie electrica (conductoare, balasturi, startere, condensatoare);

protejarea lampilor impotriva atingerii, prafuirii sau umezelii.

Caracteristici fotometrice

Principalele caracteristici fotometrice ale aparatelor (corpurilor) de iluminat sunt:

curbele fotometrice;

randamentul aparatului (corpului) de iluminat;

unghiul de protectie.

a) Curba fotometrica este reprezentarea grafica in coordonate polare a dependentei Iv() a intensitatii luminoase a aparatului (corpului) de iluminat in functie de unghiul de inaltime .

Iv() = intensitatea luminoasa a sursei dupa directia .

Curbele fotometrice reprezinta sectiuni longitudinale prin corpurile fotometrice.

In general, intensitatea luminoasa a unei surse de lumina variaza cu directia in spatiu.

Sursa luminoasa poate fi uniforma sau neuniforma, dupa cum intensitatea luminoasa este aceeasi sau nu in toate directiile.

Pentru a reprezenta repartitia in spatiu a intensitatii luminoase se foloseste corpul fotometric al sursei care se obtine unind printr-o suprafata inchisa extremitatile razelor vectoare, reprezentand intensitatile pe diferite directii.

Sursele luminoase sunt simetrice daca corpul lor fotometric are o axa de simetrie si nesimetrice in caz contrar.

Curba fotometrica pentru un aparat (corp) de iluminat simetric este reprezentata in figura de mai jos (pentru un aparat (corp) de iluminat tip glob difuzant echipat cu o lampa cu incandecenta).


b) Randamentul hc al aparatului (corpului) de iluminat reprezentand raportul dintre fluxul luminos Fc al aparatului (corpului) de iluminat si fluxul luminos Ftl al lampilor montate in aparat (corp).

Caracterizeaza aparatul (corpul) de iluminat din punct de vedere economic si depinde de materialele din care este executat sistemul optic al aparatului (corpului) si de constructia acestuia.

c) Unghiul de protectie al aparatului (corpului) de iluminat (d) (intr-un anumit plan meridian) este unghiul dintre orizontala si linia limita sub care poate fi vazuta lampa montata in corp.

Aceasta marime caracterizeaza aparatul (corpul) de iluminat din punct de vedere al efectului de orbire pe care il prezinta, deoarece vederea directa a izvorului de lumina este impiedicata de aparatoare, cand se priveste deasupra liniei limita.

Aparatele (corpurile) de iluminat care au d < nu asigura o protectie suficienta a ochiului fata de luminanta sursei de lumina.

Unghiurile de protectie ale aparatelor (corpurilor) de iluminat se realizeaza prin abajururi opace sau din sticla laptoasa.

Exemple de unghiuri de protectie ale aparatelor (corpurilor) de iluminat echipate cu lampi cu incandescenta:


Exemple de calcul al unghiurilor de protectie

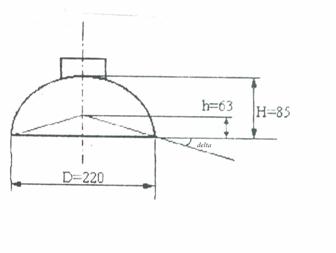

1) Sa se determine unghiul de protectie pentru un aparat de iluminat deschis in care se monteaza o lampa cu incandescenta. Dimensiunile aparatului de iluminat sunt indicate in figura de mai jos:

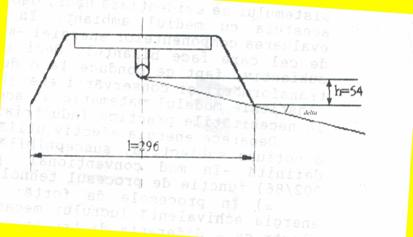

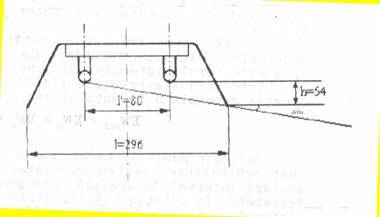

2) Sa se determine unghiul de protectie pentru aparatele de iluminat deschise, echipate cu lampi fluorescente tubulare, reprezentate in figurile de mai jos:

Clasificarea aparatelor (corpurilor) de iluminat

Criterii de clasificare:



1. In functie de felul surselor de lumina utilizate:

aparate (corpuri) de iluminat pentru lampi cu incandescenta;

aparate (corpuri) de iluminat pentru lampi fluorescente;

aparate (corpuri) de iluminat pentru lampi cu descarcari.

2. Dupa forma corpului fotometric:

aparate (corpuri) de iluminat simetrice caracterizabile printr-o singura curba fotometrica (au corp fotometric de revolutie);

aparate (corpuri) de iluminat nesimetrice, al caror corp fotometric nu mai este un corp de revolutie si care sunt:

cu doua plane de simetrie, caracterizate prin doua curbe fotometrice;

asimetrice, caracterizate prin curbe izocandele.

3. In raport cu distributia fluxului luminos Fc al aparatului (corpului) de iluminat in cele doua emisfere:

superioara F;

inferioara F;

obtinute prin sectionarea corpului fotometric printr-un plan orizontal care trece prin centrul aparatului (corpului) de iluminat, se deosebesc:

aparate (corpuri) de iluminat direct, la care F ³ Fc

  aparate (corpuri) de iluminat semidirect, la care F = (0,6 - 0,9) Fc


aparate (corpuri) de iluminat mixt, F = (0,4 - 0,6) Fc


aparate (corpuri) de iluminat semiindirect, F = (0,6 - 0,9) Fc


aparate (corpuri) de iluminat indirect, F ³ Fc


4. In raport cu felul instalatiei de iluminat:

pentru iluminat exterior;

pentru iluminat interior;

pentru instalatii de iluminat etanse (mine, medii explozive si corozive, in ploaie);

cu utilizari speciale (sali de spectacole, expozitii, iluminat fara umbre).

5. In functie de particularitatile de executie si fixare:

aplice, care sunt aparate (corpuri) de iluminat fixate pe pereti;

plafoniere fixate pe tavan;

pendule sau corpuri suspendate;

aparate (corpuri) de iluminat local (cu articulatie armonica) montate pe utilaje, plansete, mese;

aparate (corpuri) de iluminat portabile.
