CABLURI DE COMUNICATIE PENTRU TELEFOANE GSM NOKIA

Cablu serial pentru Nokia 31xx/81xx

DAU-4F for Nokia Cellular Data Suite (NCDS)

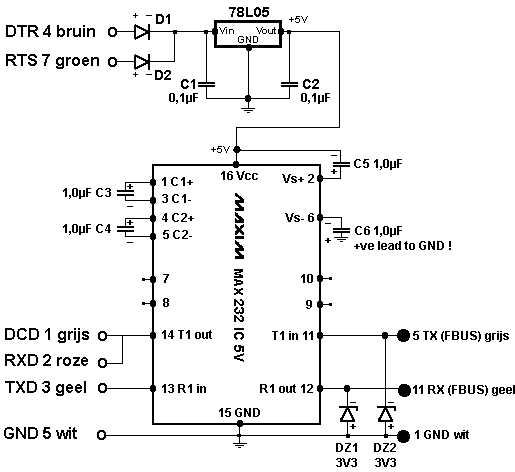

Prezentam in continuare schema mufei si a cablului serial necesar pentru modelele Nokia 31xx/81xx la transmiterea datelor (catre calculator si nu numai).

schema mufei telefonului
INFORMATII:





  • C1 si C2 sunt capacitori (condensatori) de 0,1µF (=100nF). Nu este necesara impamantare (GND) sau +.
  • C3 pana la C6 sunt condensatori de 1,0µF. Este necasar GND si +.
  • C6 are valoarea + legata la GND (-).
  • D1 si D2 sunt diose Schottky 1N4148 (SB130)
  • DZ1 si DZ2 sunt Diode Zenner Diodes si sunt de 3,3V. Pentru a mentine pe liniile de date TX si RX ale telefonului un voltaj minim de siguranta de 3,3V.
  • Toti capacitorii (condensatorii) sunt de minim 16V. Pot fi si mai mari, fara nici o problema. De exemplu 35V sau 63V
  • GND-ul diodelor (-) pe schema este ˝ sau ű, banda diodei.
  • Numerele conectorului mama RS 232 DB9 (de la 1 la 9)sunt localizate chiar pe conector.
  • pinul 1 al MAX 232 IC este localizat pe punctul / rotundul de pe chip. Opusul este pinul 16 iar pinii 8 si 9 sunt localizati in partea de jos. Mai multe informatii gasiti in manualul MAX 232 IC
  • Pinii 7,8,9 si 10 de pe MAX 232 IC nu usnt utilizati
  • Voltajul pentru MAX 232 IC - 5V:
  • pinul 16 are 5V intrare
  • 16 egal cu 1-3
  • voltajul 1-3 dublat cu al lui 2
  • 2 egal cu 4-5
  • voltajul 4-5 inversat cu 6 (de la + la -)
  • Pentru cablul special DAU-4S (DAU for MBUS): puneti liniile de date RX si TX (5 si 11) de la MAX 232 IC impreuna pe pinul 6, MBUS al conectorului telefonului Nokia
  • La sfarsitul fiecarei descrieri de pin conector sta culoarea (in germana) a firelor folosite. Desigur aceste culori pot fi diferite.

Descrierea regulatorului pozitiv de 5 V , 78L05 (positive 5 voltage regulator 78L05):



78L05

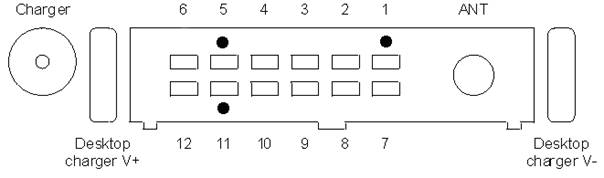

Descrierea conectorului telefonului Nokia:

Descrierea este facuta privind telefonul din jos. Antena si display-ul nu pot fi vazute ele fiind deasupra (imaginii). Conectati conectorul la telefonul Nokia si va veti da seama care pin este descris de fiecare numar. Nu schimbati pozitia telefonului Nokia caci atunci pinii nu se mai potrivesc:

Pin 1: GND - wit (impamantare -)

Pin 5: TX (FBUS) - grijs / zwart

Pin 11: RX (FBUS) - geel

  • Pin 6 (MBUS): puneti TX si RX ai MAX 232 IC, impreuna la pinul 6 (special DAU for MBUS cable) - rood

schema

ATENTIE
Verificati cablul inainte de conectare.
verificati ca voltajul sa fie cel indicat caci un voltaj neadecvat poate strica telefonul sau pc-ul.

  • Inaintea conectarii cablului atat la PC cat si la telefonul Nokia fiti sigur ca ati verificat toate conectarile si orientarea componentelor.
  • Conectati cablul la PC. Verificati voltajul prin intregul circuit. Voltajul prin MAX 232 IC ar trebui sa fie 5 volti.
  • Deconectati-l.
  • Conectati-l la telefonul Nokia. Verificati din nou voltajul pe liniile de date TX si RX.

Daca voltajul este in regula atunci conectati cablul atat la PC cat si la Telefonul Nokia si rulati softul de comunicatie (NCDS).

SUCCES!!!


NOTE
-Max323 IC reprezinta circuitul integrat Max323 care poate fi achizitionat si in tara noastra.
-ne cerem scuze pentru o eventuala exprimare greoaie sau definirea gresita a unor termeni, fapt venit din traducerea unor termeni pur tehnici.

tradus de red drugoon
