CITITOR DE PROXIMITATE

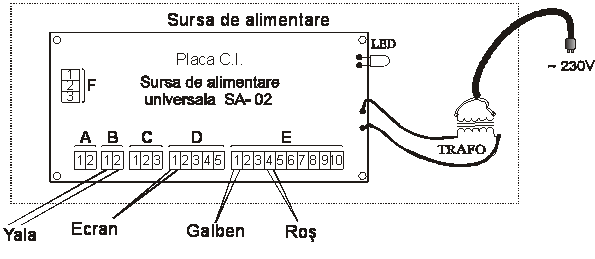

Instructiuni de conectare a cititorului la sursa de alimentare:

- cablul rosu se leaga la 12V (Borna D1);

- cablul ecran se leaga la GND (Borna E1);



- cablul rosu se leaga la CdaY(comanda yala) (Borna E4).

Instructiuni de conectare a yalei la sursa de alimentare:

- se conecteaza alimentarea yalei la Y, Y; (Bornele B1, B2).


Semnalele cititorului:

la apropierea cardului de adaugare cititorul semnalizeaza printr-un beep scurt simultan cu stingerea led-ului rosu timp de    20secunde;

la apropierea cardului de stergere cititorul semnalizeaza printr-un beep scurt simultan cu stingerea led-ului timp de 20secunde;

la apropierea unui card cunoscut de cititor, cititorul semnalizeaza printr-un beep scurt simultan cu schimbarea culorii led-ului din rosu in verde timp de 1 secunda;

la apropierea unui card necunoscut de cititor, cititorul semnalizeaza printr-o succesiune de 4 beep-uri scurte simultan cu 4 stingeri ale led-ului rosu;

Instructiuni de invatare carduri de invatare:

se apropie cardul MASTER de cititor(in acest moment se stinge led-ul rosu);

se apropie cardul ce o sa fie ADAUGARE(in acest moment clipeste led-ul rosu);

se apropie cardul ce o sa fie STEREGERE(in acest moment se aprinde led-ul rosu);

Instructiuni de invatare carduri de acces:

se apropie cardul de adaugare de cititorul de proximitate o data, (in acest moment se stinge led-ul rosu);

in interval de 20 secunde se apropie de doua ori cardul (care urmeaza a fi invatat), - fiecare apropiere a cardului fiind semnalizata printr-un beep -de cititorul de proximitate (led-ul ramane aprins dupa a doua apropiere a cardului). Confirmarea invatarii cardului este semnalizata printr-o succesiune de 2 beep-uri scurte simultan cu 2 aprinderi si stingeri ale led-ului rosu. Dupa invatarea unui card se recomanda verificarea lui prin apropierea de cititor.

Instructiuni de stergere a unui card de acces:

se apropie cardul de stergere de cititorul de proximitate o data,

in interval de 20 secunde se apropie de doua ori cardul (care urmeaza a fi

sters) de cititorul de proximitate (asemanator ca la adaugare).

Instructiuni de stergere a tuturor cardurilor de acces:

se apropie de cititorul de proximitate    de doua ori cardul de stergere.

Cititorul de proximitate comanda yala in doua moduri:

comanda lunga (5 secunde)

comanda scurta (0,5 secunde)

Comanda lunga se selecteaza astfel:

se apropie cardul de adaugare de cititorul de proximitate o data,

in interval de 20 secunde se apropie cardul de stergere de cititorul de

proximitate o data.

Comanda scurta se selecteaza astfel:

se apropie cardul de stergere de cititorul de proximitate o data

in interval de 20 secunde se apropie cardul de adaugare de cititorul de

proximitate o data.

Cardurile de acces se apropie de cititorul de proximitate sub semnul omega aflat la mijlocul cititorului de proximitate.
