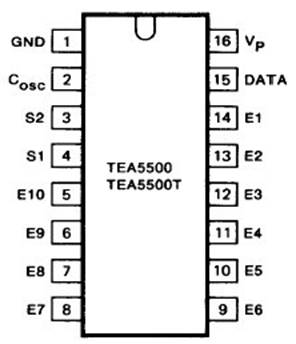

Codarea si decodarea se face prin intermediul unui circuit integrat TEA 5500.Tot secretul consta in modul in care pinii de la E1 la E10 sunt conectati la + ,la masa ,sau neconectati. Pe baza acestor conexiuni ale pinilor ,circuitul situat in telecomanda(emitator) emite un cod din 5 cifre care este recunoscut de acelasi circuit, de data aceasta situat pe masina(receptor). Pentru a obtine codul din 5 cifre pinii circuitelor pereche(emitator si receptor) sunt asociati cite 2 adicaE1-E2, E3-E4, E5-E6, E7-E8,E9-E10.Fiecare dintre aceste perechi va emiteun cod pe care receptorul il va identifica.



Pentru a putea programa circuitele unul in functie de celalalt trebuie stiut ca pinului E1 de la receptor ii corespunde pinul E10 de la emitator, lui E2 receptor,E9 emitator si asa mai departe.In al doilea rand, um pin de la receptor conectat la + va avea corespondentul de la emitator,conectat tot la+ inversat(E1+ - E10+),un pin neconectat (NC) intr-o parte va avea intotdeauna conexiune la masa (GND) in partea cealalta (E3 NC - E8 GND)si invers(E3 GND - E8 NC)

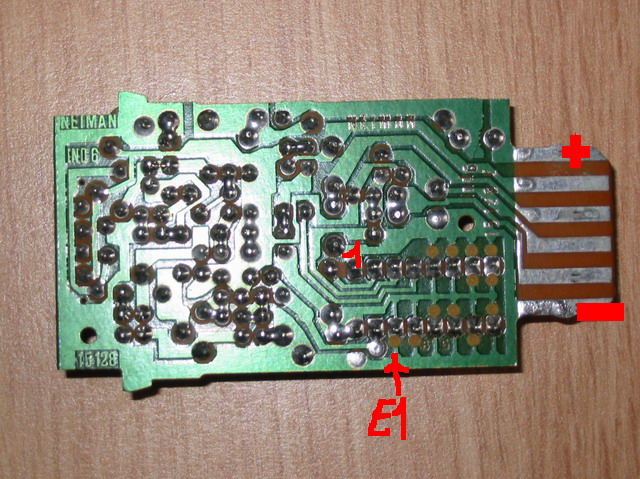

1 masa(GND -); 3,4,5 comanda inchidere cu pin comun 5(3si5 un sens,4 si 5 celalalt sens); 6 + permanent

Pentru receptor 5 cifre pe care le notam ABCDE: A va coda E10 si E9, B va coda E8 si E7, etc

A

B

C

D

E

E10-E9

E8-E7

E6-E5

E4-E3

E2-E1

A, B, C, D si E pot lua valori intre 0 si 8

E10

E8

E6

E4

E2

GND

GND

GND

NC

NC

NC

+

+

+

E9

E7

E5

E3

E1

GND

NC

+

GND

NC

+

GND

MC

+

Sa notam cifrele emitatorului F, G, H, I si J.

F

G

H

I

J

E1-E2

E3-E4

E5-E6

E7-E8

E9-E10

F, G, H, I si J pot lua deasemeni valori intre 0 si 8

E1

E3

E5

E7

E9

NC

NC

NC

GND

GND

GND

+

+

+

E2

E4

E6

E8

E10

NC

GND

+

NC

GND

+

NC

GND

+

Exemple:

1 - - Cuplu emitator receptor cod:



EMITATOR

RECEPTOR

GND

E1

E10

NC

NC

E2

E9

GND

GND

E3

E8

NC

+

E4

E7

+

+

E5

E6

+

+

E6

E5

+

+

E7

E4

+

NC

E8

E3

GND

+

E9

E3

+

NC

E10

E1

GND

2 - Cuplu emitator receptor cod:

EMITATOR

RECEPTOR

+

E1

E10

+

GND

E2

E9

NC

NC

E3

E8

GND

NC

E4

E7

GND

+

E5

E6

+

NC

E6

E5

GND

NC

E7

E4

GND

+

E8

E3

+

GND

E9

E3

NC

+

E10

E1

+

Aflind configuratia circuitului din masina e de ajuns sa configuram o telecomanda care are un alt cod cu codul pe care deja l-am descifrat din masina, si vom avea o inchidere centrala functionala originala.
