Cuplarea aparaturii pneumatice la calculator


1.Convertor electropneumatic




Acest   aparat face parte din categoria elementelor de interfata care asigura cuplarea la calculator a aparturii pneumatice. El converteste semnalul electric discret modulat in frecventa eleborat de calculator de proces intr-un semnal pneumatic unificat (0,2…1bar). Parcurge intregului domediu unificat al semnalului de iesire se realizeaza pentru un numar de impulsuri aplicate in acelasi sens la intrare , cuprins intre cateva sute si cateva mii.


Convertorul se poate construe in mai multe variante contructive , potrivit modului de lucru al calculatorului. In variant “off-line” a calculatorului, cand aceasta preia sarcina regulatoarelor pneumatice, convertorul de interfatare are la iesire prevazut cu am plificator de putere capabil sa  sa actioneze direct elementul de executie din sistemul de reglare. Cand calculatorul lucreaza in variant “off-line”, avand rolul de a modifica marimea de referinta a regulatoarelor conventionale folosite in sistemele de

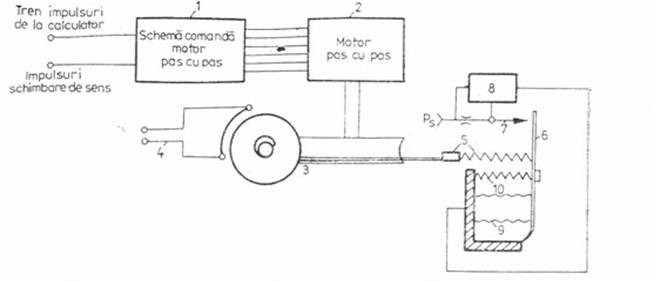

Fig. 1.1 Schema principiu a convertorului electropneumatic cu intrare in impulsuri


reglare, convertorul poate sa se dispenseze de amplificatorul pneumatic de la iesirea sa.

1-comanda inainte si inapoi a motorului pas cu pas;2-motorul electric pas cu pas;3-reductor;4-traductor de pozitie de tip potentiometric;5-lamela elastic si arc de intrare ;6-7-amplificator pneumatic de tip ajutaj-clapeta;8-amplificator pneumatic de putere;9-burduful de reactive al adaptorului;10-arcul pentru reglajul de la zero al adaptorului (0,2 bari).

2.Convertorul pneumatic

Pentru achizitii de date din procesele tehnologice cu caracter pneumatic s-au realizat

1-membrana de comanda;2-element elastic;3-plujer;4-miez de fier;5-bobina;6-circuit electronic.


Fig 2.1 Convertor pneumoelectric


convertoare care transforma semnalele unificate din gama 0,2…1 bar rezultate de la traductoare, in semnale electrice unificate (in curent sau in tensiune).   Semnalul pneumatic p1 dezvolat pe membrane 1 o forta care deplaseaza miezul de fier 4 in interiorul bobinei 5 modificandu-I acesteia inductanta L. Bobina 5 face parte dintr-o punte aflata in circuitul electronic 6. Dezechilibrarea puntii provoaca la iesire in aparitia unui semnal electric continuu. Pentru ca dispozitivul sa poata fi cuplat la calculator, mai este nevoie de prezenta unui covertor electric de tip A/N (analog-numeric).



Intr-o alta varianta constructive, dispozitivul 6 din figura de mai sus reprezinta un convertor de deplasare-timp (fig.2.2)in care :



Fig.2.2 Convertor deplasare-timp

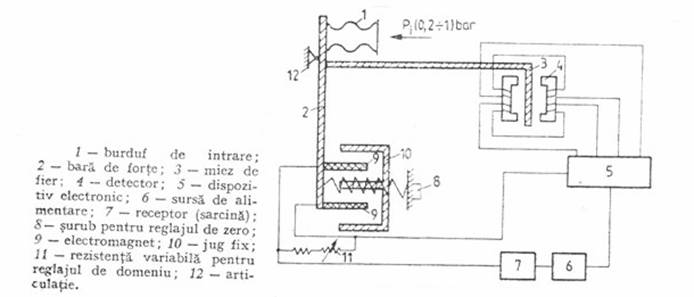

Un convertor pneumoelectric de mare precizie cu iesire continua este cel prezentat in fig.2.3




3.Multiplexoare pneumatice


In numerosae cazuri nu este nevoie ca parametrii unui process tehnologic sa fie disponibili catre calculatoare in fiecare moment .Uneori la procesa cu multi parametric nici nu ese posibil acest lucru.S-a gasit atunci Solutia ca parametric tehnologici sa fie testate pe rind in ciclu inchis sau potrivit .

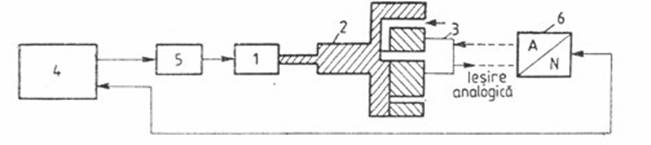

Interfata de lagatura dintre process tehnologic de la care se primesc informatii sub forma de semnale de presiune si calculator se face cu ajutorul unui asa –numit multiplexor (fig.2.4)aceasta este un un dispozitv complex care contine: 1-motor pas cu pas :2-rotor 3-traducator piezoelectric . El face parte dintr-un system mai amblu care contine 4 calculator 5 interfata de comada a motoroului pas cu pas 6 convertor analog-numeric .


Fig 2.4. Multiplexor pneumatic
