Efectul transformator

Efectul transformator

a. Legea lui Faraday sau legea inductiei electromagnetice statueaza ca t.e.m. este legata de variatia fluxului magnetic care traverseaza o suprafata prin relatia :

Fig. 2.1.

Ideea transformatorului este aceea de a transporta energia dintr-o infasurare primara

( receptoare de energie ), intr-o infasurare secundara ( generatoare de energie ) pe baza legii inductiei electromagnetice.

b. Principiul de functionare

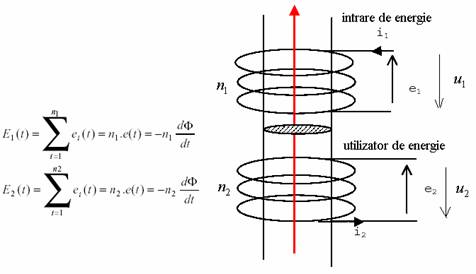

Presupunand ca toate spirele din figura 2.2 vad acelasi flux, alimentand infasurarea primara

cu tensiunea variabila u₁, in cele doua infasurari se vor genera tensiunile electromotoare :

Fig. 2.2

E₁(t), respectiv E₂(t), ultima conducand la aparitia unei tensiuni la bornele infasurarii secundare. Definim astfel raportul de transformare :

Avem deci : efectul transformator.

Din punct de vedere energetic avem : E₁(t)i₁(t) = E₂(t)i₂(t) de unde

Raportul de transformare m, este riguros adevarat numai pentru tensiunile electromotoare induse, nu si pentru tensiunile la borne. Iesirea reprezinta imaginea intrarii, ceea ce face transformatorul potrivit si ca aparat utilizat in masurile electrice, conditia fiind aceea de a minimiza pierderile.
