Indicatori pentru caracterizarea tranzitului de sarcina prin centrale si statii electrice

Sarcina (incarcarea) unei centrale sau statii (a unui element al sistemului energetic) se exprima prin valoarea curentului sau valoarea puterii tranzitate T se utilizeaza marimi totale (incarcari totale): I, P, Q, S (in valori totale).

Este evident ca la fiecare moment de timp valoarea incarcarii unui element din sistem este diferita T curba de sarcina pune in evidenta variatia in timp a sarcinii.

Curbele de sarcina pot fi zilnice, lunare, anuale etc. si se bazeaza pe informatii statistice despre comportarea trecuta. Din acestea se pot desprinde elemente privind comportarea viitoare a sarcinii, necesare pentru proiectarea instalatiilor.

De multe ori nu avem nevoie de toate informatiile sau nu dispunem decat de informatii aproximative T apare necesitatea utilizarii indicatorilor.

Indicator → caracterizeaza o anumita latura a unui fenomen.

Fie o curba de sarcina (ne referim fie la I, fie la P, fie la S)

Indicatori

Sarcina medie

Sarcina maxima

Gradul de utilizare a sarcinii maxime

Gradul de utilizare a capacitatii instalatiei

Energia si sarcina medie corespunzatoare unui anumit interval de timp

energia medie (4.1)

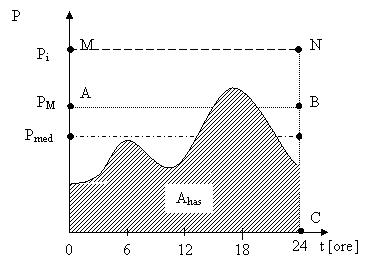

geometric: W_p este proportionala cu suprafata cuprinsa intre curba de sarcina si axe.

puterea medie (4.2.)

geometric: P_med este inaltimea dreptunghiului cu A = A_has

Observatie. daca curba este pentru I:

sarcina medie (curentul mediu) (4.3.)

Sarcinile maxime de varf si de durata

Sarcina maxima = cea mai mare dintre sarcinile medii determinate pe un anumit interval de timp prestabilit (T este o valoare medie).

Observatie: se obtine din compararea mai multor valori medii, pe diversele intervale rezultate.

Sarcina maxima de varf = cea mai mare dintre sarcinile medii determinate pe un acelasi interval de cateva secunde (1 10 sec.); (P_V - sarcina maxima de varf).

Se utilizeaza pentru:

Dimensionarea/verificarea sigurantelor fuzibile

Dimensionarea/verificarea sistemelor de protectii

Studiul unor regimuri tranzitorii.

Sarcina maxima de durata = cea mai mare dintre sarcinile medii inregistrate pe intervale de 15 60 min. (P_M - sarcina maxima de durata).

Observatie: lungimea intervalului se alege in corelatie cu constanta de timp pentru incalzirea echipamentului.

Se utilizeaza pentru:

Calculul pierderilor de putere si energie

Dimensionarea pentru regimul de lunga durata a instalatiei (conductoare, intreruptoare etc.)

Alegerea puterilor nominale ale echipamentelor.

Indicatorii gradului de utilizare a puterii maxime

Observatie: de obicei este vorba de puterea maxima de durata.

coeficientul de umplere (aplatizare): corespunzator dreptunghiului definit de sarcina maxima.

coeficient de umplere (4.4.)

geometric: arata in ce masura suprafata hasurata (care corespunde energiei W_P) umple dreptunghiul determinat de P_M (puterea maxima de durata).

T k_PM

T cu cat umplerea e mai mare, cu atat curba este mai aplatizata.

durata de utilizare a puterii maxime

(4.5.)

Poate fi: anuala, zilnica, etc.

T_PM reprezinta numarul de ore la care, functionand constant la P_M, s-ar realiza / consuma aceeasi energie care corespunde curbei de sarcina pentru intervalul de timp analizat.

Se poate determina urmatoarea relatie liniara:

T

T

Exemplu:

t = 8760 h/an

k_PM = 0,6

T (este un consumator de circa 5000 h /an la valoarea P_M)

durata de utilizare anuala a curentului maxim

x si t = 8760 h/an

, (U_n variaza in timp)

Se poate utiliza relatia empirica: (aproximarea este valabila pentru 0,6 cosj 1, aproximativ 3%) T ;

Indicatorii gradului de utilizare a capacitatii nominale (instalate) de tranzit a instalatiilor

Capacitatea nominala de tranzit este definita prin puterea nominala (instalata). De regula, P_n(P_i)>P_{max (M)}, din motive de rezervare.

coeficientul de umplere corespunzator puterii instalate P_i este:

(4.6.)

durata de utilizare a puterii instalate

(4.7.)

Observatie: P_i P_M T

Exemplu: evolutia indicatorilor P_M din SEN

*consum net, date extrase din Anuarul Statistic al Romaniei.

Clase de consumatori

In functie de sarcina maxima de durata consumatorii din SEN se impart in urmatoarele clase (conform PE 124/1993 pricind 'Stabilirea solutiilor de alimentare cu energie electrica a consumatorilor industriali si similari'):

Alimentarea acestor consumatori se va face, de regula, dintr-o singura sursa si printr-o singura cale de alimentare.
