LEGEA DEPENDENTEI DINTRE INDUCTIE ,INTENSITATE SI MAGNETIZATIE IN CAMP MAGNETIC

Relatia dintre B ,H si M in camp magnetic, se generalizeaza pentru campul electromagnetic variabil in timp, independent de starea cinematica a corpurilor, in acest fel se formuleaza legea dependentei dintre B ,H si M in camp electromagnetic: in fiecare punct din camp si-n fiecare moment, inductia magnetica B este egala cu :




B(r,t) mo (H(r,t)+M(r,t)) (4.51)

Deoarece in ecuatie nu intervin marimi de material, legea de stare a dependentei dintre B ,H si M este o lege generala a campului electromagnetic

a)Materiale liniare si izotrope Daca materialul este fara magnetizatie permanenta (Mp=0 ), atunci legea dependentei devine:

(4.52)

Marimea adimensionala se numeste permeabilitate relativa. (4.53)

Rezulta , (4.54)

unde este permeabilitate absoluta a materialului. (4.55)

b)Materiale liniare si anizotrope

Din relatia B=mo(H+M) si relatia tensoriala 4.50 rezulta:

, (4.56)




Exista trei directii dupa care componentele inductiei magnetice B1, B2 si B3 sunt paralele cu componentele intensitatii campului magnetic H1,H2 si H3: B1=m H1 , B2=m H2, B3==m H3 Directiile dupa care sunt satisfacute aceste relatii se numesc axe principale de magnetizare ale materialului

c)Materiale neliniare

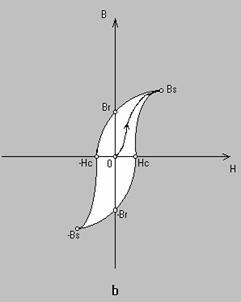

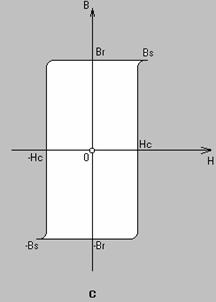

Materialele sunt caracterizate printr-o dependenta neliniara dintre Mt si H deci intre B si H. Substantele din aceasta sunt numite feromagnetice caracterizate prin ciclul de histerezis

Figura.4.8
