MASURAREA PUTERII ACTIVE IN CIRCUITE TRIFAZATE

Electronica electricitate



+ Font mai mare | - Font mai mic



MASURAREA PUTERII ACTIVE

IN CIRCUITE TRIFAZATE



1.Chestiuni de studiat.

1.1.Principii si metode de masurare a puterii active in

circuite trifazate:

1.1.1. Fara conductor neutru.

1.1.2. Cu conductor neutru.

1.2.Masurarea puterii active prin metoda celor doua sau trei

wattmetre in circuite fara conductor neutru.

1.3.Masurarea puterii active prin metoda celor trei si patru

wattmetre in circuite trifazate cu conductor neutru.

2.Mod de experimentare.

2.1.Principiile de masurare a puterii active P in circuitele trifazate sunt continute in teorema lui Blondel:

"Puterea activa totala, intr-un circuit polifazat cu n conductoare, se poate masura cu ajutorul a n wattmetre montate astfel incat bobinele de curent sa fie parcurse de curentii de linie iar bobinele de tensiune sa fie conectate intre conductoarele respective si un punct comun N, de referinta, de potential oarecare"-fig.1. Drept consecinte ale teoremei rezulta:

indicatia fiecarui wattmetru in parte nu are semnificatie fizica, dar suma indicatiilor tuturor wattmetrelor reprezinta puterea activa totala consumata de receptor;

daca se da punctului N potentialul uneia din faze, metoda celor n aparate se transforma in metoda celor n-1 aparate, deoarece wattmetrul de pe faza respectiva indica zero.

Observatie: Teorema lui Blondel nu impune conditii de simetrie a tensiunilor, de existenta a curentilor echilibrati si se poate aplica oricarui tip de receptor, rezultand astfel generalitatea teoremei.

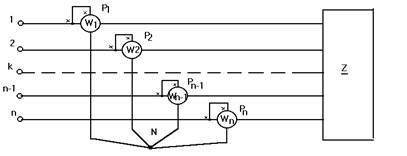

Fig.1. Schema referitoare la teorema lui Blondel.

2.1.1.In circuitele trifazate fara conductor neutru se pot utiliza:

Metoda celor trei wattmetre-fig.2a.

Puterea totala absorbita de receptor se obtine din indicatiile aparatelor ca:

unde: ; k=1,2,3-numarul fazelor; N-punct de referinta.

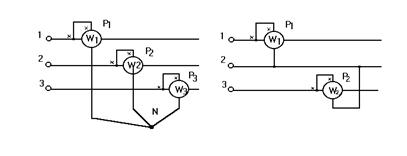

a) Trei wattmetre    b) Doua wattmetre

Fig.2.Metode de masurare a P pentru circuit trifazat fara conductor neutru.

Metoda celor doua wattmetre - fig.2b.

Puterea totala absorbita de receptor se obtine din indicatiile aparatelor ca:

unde:

2.1.2. In circuitele trifazate cu conductor neutru se pot utiliza:

Metoda celor patru wattmete-fig.3a.

Puterea totala absorbita de receptor se obtine din indicatiile aparatelor ca:

Metoda celor trei wattmete-fig.3b.

Puterea totala absorbita de receptor se obtine din indicatiile aparatelor ca:

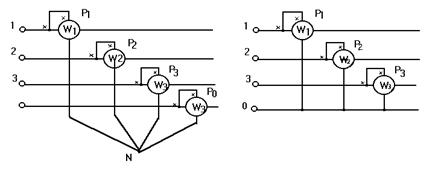

a) Patru wattmetre;    b) Trei wattmetre.

Fig.3. Metode de masurare a P pentru circuit trifazat cu conductor neutru.

Schema de montaj este prezentata in fig.4., iar o sinteza a masuratorilor este facuta in tabelul 1.

Observatii:

Pentru realizarea circuitului trifazat fara conductor neutru se deschide intrerupatorul C2;

Nesimetria sistemului trifazat de tensiuni se realizeaza cu ajutorul reostatului Rh1 inseriat pe faza a doua, datorita caderii de tensiune pe reostat;

Tabel 1

Circuit trifazat

Sistem tensiuni

Curenti

Receptor

Punct N

K5

Obs.

Fara conductor neutru

Nesime-tric

Dezechili-brati

R

RL

RL

RL

RL

RL

RL

oarecare

oarecare

Nreceptor

faza 2

Nretea

faza1

faza3

deschis

deschis

c

a (Rh)

a (Rh)

C2 deschis

Rh1

Simetric

Echili-brati

j

j

j

j

faza 2

faza 2

faza 2

faza 2

C2 deschis

Rh1=0

Reglaj j

Cu conductor neutru

Nesime-tric

Deze-

chilibrati

RL

RL

RL

RL

Nretea

Nreceptor

faza 1

faza 3

b

c

C2 inchis

Rh1

Sime-tric

Echili-brati

RL

RL

Nretea

Nreceptor

b

c

C2 inchis

Rh1=0

Se utilizeaza o placa de borne (PB) pentru alimentarea circuitelor de tensiune ale tuturor aparatelor;

Pentru masurarea tensiunilor se utilizeaza un singur voltmetru, conectat in circuit printr-un joc de contacte (K4);

Se utilizeaza un wattmetru trifazat ce masoara dupa metoda celor doua wattmetre

Sarcina RL se realizeaza prin inchiderea intrerupatoarelor C5 si C4;

Pentru realizarea unui anumit defazaj in circuit se procedeaza in modul urmator:

- se introduce in circuit sarcina rezistiva (R) care absoarbe curentul ;

- se introduc in circuit si bobinele de inductanta variabila si se regleaza, cu ajutorul acestora, curentul din circuit, pana la valoarea :

Curentii echilibrati se realizeaza cu un conductor de nul artificial (prin inchiderea temporara, pe durata manevrei, a intrerupatorului K7) ;

Potentialul punctului N se variaza cu ajutorul comutatorului K5;

Puterile indicate de wattmetre au semnificatie fizica (puterea pe fiecare faza) doar cand punctul N este conectat la punctul neutru al receptorului;

2.2 Punctele 1-7. Se realizeaza circuitul trifazat fara conductor neutru (C2 deschis), alimentat cu tensiuni nesimetrice Rh1 0 si curenti dezechilibrati.

Se va verifica teorema Blondel, constatandu-se posibilitatea de masurare atat cu doua cat si cu trei wattmetre.

-Prin varierea potentialului punctului N se va observa ca indicatiile aparatelor se modifica (dar nu au semnificatie fizica) insa suma indicatiilor ramane aceeasi la fiecare punct masurat.

-Prin conectarea punctului N la una din faze, metoda celor trei wattmetre se transforma in metoda celor doua wattmetre.

Punctele 8-11.Se realizeaza simetria sistemului de tensiuni (Rh1=0), curenti echilibrati, schema cu doua wattmetre. In aceasta situatie, din indicatiile wattmetrelor se poate determina defazajul din circuit:

Se va utiliza tabelul 2.

Tabel 2

Nr.crt.

U12

U23

U31

I1

I2

I3

Io

P1

P2

P3

Po

V

V

V

A

A

A

A

W

W

W

W

aPk

Ptrif

jcalc

Obs

W

W

grd.

2.3 Punctele 12-15. Se va crea un dezechilibru cat mai pronuntat intre curenti , pentru ca Po sa fie cat mai mare.

Punctele 16-17.Daca curentii sunt echilibrati, practic, metoda de folosit este cea a celor trei wattmetre.
