Punti Wheatstone pentru rezistente foarte mari

a) Punti pentru masurarea rezistentelor cu trei borne




La puntile Wheatstone, pentru masurarea rezistentelor foarte mari, borna de garda (G) de pe panou este conectata in interior la confluenta rezistentelor de raport (R3 si R4) cu indicatorul de nul. In fig. 8.23 se arata cum se conecteaza un rezistor cu trei borne la o asemenea punte. Se observa ca rezistenta de fuga RB se plaseaza in paralel cu indicatorul de nul (IN) si deci nu afecteaza conditia de echilibrare. RA sunteaza bratul R4, efect insa complet neglijabil, deoarece R4 este mult mai mic (cu cel putin trei ordine de marime) decat RA.

b) Punte cu simulator de rezistenta

O alta problema care apare la masurarea rezistentelor foarte mari (in afara de cea a eliminarii curentilor de fuga) este cea a procurarii rezistorului de referinta (R2) care trebuie sa fie de acelasi ordin de marime cu Rx, sa fie reglabil si sa aiba precizia necesara. Insa realizarea de rezistente metrologice cu valori de peste 109 W este dificila si costisitoare si de aceea se recurge la simularea unor asemenea rezistente. De obicei se utilizeaza simulare pasiva, prin transformare stea - triunghi. Cu o asemenea configuratie de circuit, utilizand rezistoare de ordinul megohmilor se pot simula rezistente de ordinul teraohmilor (1012 W

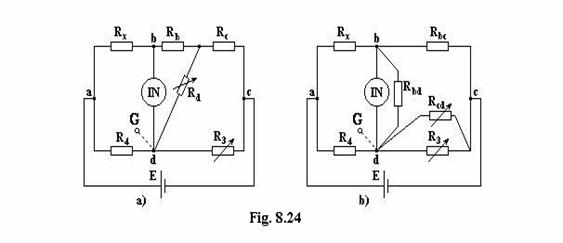

Schema de principiu a unei punti cu simulator de rezistenta este aratata in fig.8.24, a unde Rb, Rc (tipic 10 MW) si Rd (10 W-1MW) formeaza simulatorul de rezistenta care inlocuieste rezistorul de comparatie (R2) de la puntea standard.

Echilibrarea se face, regland pe Rd - reglaj brut si R3    (100 W - 10 KW), rezolutie 0,1W-reglaj fin.

Rezistenta de comparatie simulata (Rbc). Efectuand o transformare stea - triunghi la grupul Rb-Rc-Rd se obtine schema echivalenta din fig. 8.24, b, din care rezulta relatiile:


(8.24)

(8.25)

(8.26)

Prima dintre acestea conduce (pentru valorile numerice mentionate) la concluzia: Rbc = 100 MW - 10 TW. Din fig. 8.24, b mai rezulta ca Rbd ( 10 MW) se plaseaza in paralel cu indicatorul de nul (IN) si deci nu intervine in ecuatia de echilibru, iar Red ( 10 MW) sunteaza foarte putin rezistenta reglabila R3.

Limite de masura. Cu notatiile din fig. 8.24, b se deduce ecuatia de echilibru:

; (8.27)

din care, pentru datele numerice de mai inainte (R4=10 KW) rezulta    Rx= l08 - 1015 W. Cum insa tensiunea de alimentare este de 10-20 V, curentul minim prin Rx coboara pana la 10-14 A (0,01 pA), ceea ce impune ca indicatorul de nul (IN) sa fie un electrometru de foarte mare sensibilitate (cel mult 0,1 pA pe toata scara). Evident, la asemenea valori rezistorul (sau proba) Rx trebuie sa fie de tipul cu trei borne, iar borna de garda a acestuia se leaga in punctul d (borna G, fig. 8.24, a), la fel ca in fig. 8.23.

Erori. Din (8.27), pentru R '3 R3 se deduce relatia:

(8.28)

care arata ca precizia puntii teraohm este de acelasi ordin de marime ca si la puntea standard (fig. 8.13), adica in jur de 0,5-1 %.

Insa, spre deosebire de aceasta din urma, la puntea teraohm nu poate fi utilizata metoda substitutiei deoarece rezistente reglabile si precise in domeniul 109 - 1012 sunt foarte rare.
