Rezistoare

Proprietatea fizica a materialelor de a se opune intr-o masura mai mare sau mai mica trecerii curentului electric poarta numele de rezistenta electrica



Componentele electronice pasive construite special spre a avea o anumita rezistenta electrica se numesc rezistoare (in practica,in locul denumirii de rezistor se mai foloseste inca denumirea de rezistenta).

Rezistorul este componenta electronica de circuit, cu doua borne, care are are proprietatea, potrivit careia, intre tensiunea la bornele lui si curentul care-l parcurge, exista relatia, descoperita de G.S.Ohm si cunoscuta sub denumirea de            legea lui Ohm :

    U = R I  , unde R este marimea rezistorului.

Unitatea de masura a rezistentei electrice este ohmul ().In practica se utilizeaza si multiplii acestei marimi: kiloohmul  (K) si megaohmul (M), intre acestea existand relatiile: 1K = 1 000  ;1M =1 000 K=1 000 000

Relatia de definitie a rezistentei electrice este : in care U este diferenta de potential (tensiunea) constanta, contiunua, aplicata la capetele rezistorului si I este curentul constant care strabate rezistorul.

Rezistenta nominala - Este marimea valorii rezistentei,marcata in cifre sau in dungi colorate, pe corpul rezistorului. Acestei valori i se asociaza intodeauna toleranta, exprimata in procente din valoare.

Puterea disipata nominala, Pdn [W] - Este puterea maxima - in curent continuu sau alternativ - pe care o poate disipa un rezistor, in conditii de mediu exterior determinate, pe o perioada indelungata de timp, fara ca rezistenta nominala sa se modifice. Daca rezistorul este supus unei puteri mai mari decat puterea nominala, pot apare fenomene ca variatia inadmisibila a parametrilor sai, reducerea duratei de functionare sau distrugerea elementului rezistiv. Rezistoarele utilizate cel mai frecvent in in montajele electronice au puterea de disipatie cuprinsa in limitele 0,1-2W.

Tensiunea nominala, Un [V] - Este tensiunea continua sau valoarea eficace a tensiunii alternative aplicata la bornele rezistorului, in conditii normale ale mediului inconjurator, fara ca rezistorul sa se distruga. Marimea tensiunii nominale depinde de dimensionarea si constructia rezistorului, de proprietatile elementului rezistiv si de puterea nominala. Tensiunea corespunzatoare puterii nominale de disipatie, Pn,poate fi determinata cu relatia: unde Rn este rezistenta nominala a rezistorului. Tensiunea la care se incearca  rezistoarele este mai mare decat tensiunea nominala de 1,5-2 ori.

Rezistenta rezistorului in curent alternativ - Marimea rezistentei rezistorului difera,in curent alternativ, de valoarea masurata in curent continuu,datorita existentei capacitatii si inductantei distribuite pe lungimea elementului rezistiv, a efectelor de suprafata si a pierderilor dielectrice in suportul rezistorului si in straturile de protectie. Din acest motiv rezistenta totala a rezistorului in curent alternativ, si in special la frecvente inalte, are un caracter complex si variaza cu modificarea frecventei, rezistorul real comportandu-se in acest caz,in parte ca o inductanta si in parte ca o capacitate.



Tensiunea de zgomot - Este valoarea eficace a tensiunii aleatoare care apare la bornele rezistorului,atunci cand este parcurs de un curent continuu.Valoarea acestei componente, a tensiunii de zgomot, numita impropriu zgomotul termic,este proportionala cu cfrecventa si temperatura. Pentru rezistoarele de mare rezistenta electrica, zgomotul termic poate fi mai mare decat zgomotul propriu decat zgomotul propriu al montajelor, influentand semnificativ asupra sensibilitatii constructiilor electronice realizate. Raportul dintre tensiunea de zgomot si tensiunea de curent continuu aplicata la bornele rezistorului defineste factorul de zgomot al rezistorului, marime care se exprima in  sau in decibeli. Factorul de zgomot al rezistoarelor peliculare utilizate in echipamentele electronice se gaseste in limitele 1-5  pentru rezistoarele de uz general si sub 1  pentru rezistoarele speciale. Acest factor de zgomot creste odata cu cresterea temperaturii si a valorii rezistentei.

    La conectarea in serie a mai multor rezistoare,rezistenta totala se mareste si este data de relatia:

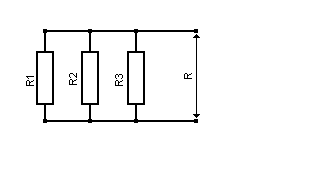

 La conectarea in paralel a doua sau mai multe rezistoare rezistenta totala se micsoreaza fata de valoarea oricareia dintre rezistente si este data de relatia:

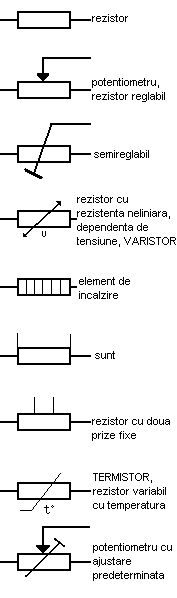

Simboluri
