SEMNALE MODULATE



OBIECTUL LUCRARII

Analiza spectrala a oscilatiilor modulate in amplitudine (MA) si a oscilatiilor modulate in frecventa (MF), cu semnal modulator sinusoidal.

2. ASPECTE TEORETICE

Vom nota purtatoarea si cu ssemnalul modulator. De obicei se alege .

Semnalul modulat in amplitudine arata astfel:

unde se numeste grad de modulatie iar, este o constanta specifica modulatorului. In mod normal .

Se constata ca se poate scrie:

care pune in evidenta existenta in spectrul semnalului a trei componente:

- purtatoarea de amplitudine

- componenta laterala superioara, de amplitudine , pe frecventa a

- componenta laterala inferioara, de amplitudine , pe frecventa a

Se observa ca amplitudinea oscilatiei, , variaza intre valorile si de unde rezulta expresia:

(3)

Vizualizand semnalul pe un osciloscop se poate determina folosind formula 3 gradul de modulatie.

In cazul semnalului MF avem relatia:

unde este o constanta specifica modulatorului.

Se noteaza , , unde poarta numele de deviatie de frecventa.

Rezulta:

.

Raportul poarta numele de indice de modulatie. Cu aceasta notatie expresia semnalului devine:

(5).

Expresia de mai sus poate fi scrisa astfel:

de unde este armonica n.

DESFASURAREA LUCRARII

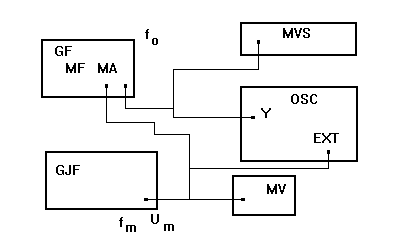

Se realizeaza montajul din figura unde GF este un generator de functiii, GJF este un generator de joasa frecventa, MVS este un milivoltmetru selectiv, MV este un milivoltmetru pentru masurarea tensiunii iar, OSC este un osciloscop:

Masurari asupra semnalelor MA

a.  Se masoara gradul de modulatie al semnalului MA, cu ajutorul osciloscopului, pentru cele trei valori ale tensiunii modulatoare specificate.

b.  Se construieste caracteristica modulatorului m=f(U) si se determina care este panta acestei caracteristici.

INTREBARI

a.  Cum trebuie sa arate caracteristica ideala a m(Um) si ce semnificatie are abaterea de la forma ideala?



Caracteristica trebuie sa fie o dreapta iar, abaterile apar datorita semnalelor parazite si datorita erorilor de masurare.

b. Ce caracteristici ale osciloscopului pot influenta precizia masurarii gradului de modulatie? Calibrarea treptelor de amplitudine are vreun efect?

Scara de masura aleasa si impedanta de intrare a osciloscopului.

c. Sa se evalueze largimea de banda ocupata de spectrele MF masurate (in sensul prezentat in obs. (a) pentru d=0,01). Sa se compare aceste valori cu cele calculate cu relatia .

B1 (kHz)

B2 (kHz)

d. Cum se modifica largimea de banda ocupata de spectrul MF daca se mentine Um constant si se variaza fm?

Largimea de banda variaza liniar cu fm (direct proportional).

e. Cum se poate recunoaste cu ajutorul analizei spectrale ca un generator MA produce si o modulatie de frecventa parazita si cum se poate elimina ea?

Apar armonici in plus iar,spectrul este nesimetric. Se poate elimina printr-o filtrare trece banda.

f. Prin ce procedee se poate pune in evidenta ca un generator MF produce si o modulatie MA parazita si cum se poate elimina ea?

Spectrul este nesimetric iar armonicile sunt usor mai mari decat ar trebui.

5. APLICATII

a. La masurarea cu osciloscopul a unui semnal MA se gasesc: Amax=18V, Amin=2V. Se cere valoarea sa eficace.

; ; de unde m=0,8 iar, U0=10V

b. La masurarea cu milivoltmetrul selectiv a unui semnal MA se constata ca nivelul purtatoarei este cu 20dB mai mare decat al componentelor laterale. Se cere m.

A0-A1=20 dB; ; de unde m=0,26

c. Ridicand caracteristica unui modulator MF cu metoda extinctiei purtatoarei, se gaseste prima anulare a purtatoarei la Um=1V. Se reduce Um la o,1V. Sa se reprezinte spectrul semnalului stiind ca U0=0dB si Uref=0,775Vef.

U0=0,775 iar, kHz. Spectrul arata ca in figura:
